本實用新型涉及嬰兒推車技術領域，尤其涉及一種嬰兒推車的并排連接裝置。

背景技術：

嬰兒推車是一種為嬰兒戶外活動提供便利而設計的工具車，有多個車型，一般1到2歲的孩子使用，給孩子和父母帶來便利。嬰兒推車的車型、種類很多，針對不同年齡和地區各自有不同的功能，有的可以兩位或多位嬰幼兒同時乘坐，方便攜帶幼兒上街購物時照看，給父母提供很大的方便，有的嬰兒推車輪子設計的很大，具有減震的效果，方便越過路上的障礙物，避免孩子受到顛簸、驚嚇。

目前有雙胞胎或多胞胎的家庭中，一般會針對性的購買適合多個嬰兒使用的推車，方便照看孩子，非常方便，但是生活中可能會出現家人分開帶孩子，此時適合雙胞胎用的嬰兒車也會凸顯其弊端，有些嬰兒車廠家會考慮到這些問題，將嬰兒推車設計為可拆卸的，但是可拆卸的多位嬰兒推車與針對單個幼兒設計的推車畢竟有安全性和穩定性的差異，而且設計者為保障幼兒的安全，拆裝過程必定會繁瑣，需要工具，針對上述問題，本實用新型提供一種用于嬰兒推車的并排連接裝置，使單個的嬰兒推車之間可以自由連接，方便父母家人照看孩子，方便生活。

技術實現要素：

本實用新型為解決上述問題提供一種嬰兒推車的并排連接裝置，用于多個嬰兒推車的并排連接，方便父母照看嬰兒，且可根據情況連接兩個或多個嬰兒車。

本實用新型提供的是一種嬰兒推車的并排連接裝置，包括相互扣合使用的底殼和蓋體，底殼和蓋體的扣合面兩端分別設置有凹槽，底殼和蓋體扣合后，兩端凹槽對接形成用于夾持兩個嬰兒推車側臂的兩個通孔，所述底殼的扣合面中間位置設置有旋扣，且旋扣可繞其中心在底殼上旋轉，蓋體上對應旋扣處開設有與旋扣配合使用的通孔。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，所述蓋體的外表面對應旋扣的位置設有旋扣槽，旋扣槽為一個圓形沉孔。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，所述旋扣槽底部設置有兩塊凸起，兩塊凸起的側邊均呈斜坡設置，且對稱設置在通孔兩側。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，所述旋扣槽的側壁上對應凸起的位置設置三個通槽，相鄰兩個通槽之間設置有凸條，兩個凸條之間的距離與旋扣的端面相匹配。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，旋扣與底殼之間設置有圓盤，旋扣和圓盤通過鉚釘連接于底殼上。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，所述底殼和蓋體內部均設有減重槽。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，所述底殼和蓋體的外表面的各個邊角均設置圓角。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，底殼和蓋體上設置的凹槽的槽底部均設置有防滑凸紋。

作為本實用新型一種嬰兒推車的并排連接裝置的進一步改進，所述蓋體上設置的通孔與旋扣的形狀相同。

有益效果

1.本實用新型用于嬰兒推車的連接，多用于并排連接，尤其適用于雙胞胎或多胞胎家庭，可依據使用情況連接多個嬰兒車，兩兩推車之間使用連接裝置連接，可以完全固定兩推車，避免產生相對運動，便于同時操控兩個或多個推車。

2.本實用新型由塑料制成，體積小、重量輕、方便攜帶和放置，嬰兒推車中即可放置，或者直接扣合在推車的桿上，底殼和蓋體的邊角均為圓角設計，避免對孩子或者使用者造成損傷，且內部設置有減重槽，減輕重量的同時增加韌性，方便使用。

3.本實用新型底殼和蓋體通過旋扣連接，旋轉旋扣與蓋體上設置的旋扣槽中的通孔對應是即可拆開裝置，兩者扣合時可使連接裝置本體固定，而且旋扣槽內部設置凸起，對應部分的旋扣槽側壁上設置有通槽和凸條，用于卡緊旋扣，防止旋扣因震動旋轉，自動松開，整體設計方便安全。

附圖說明

圖1是本實用新型嬰兒推車連接裝置的整體結構示意圖；

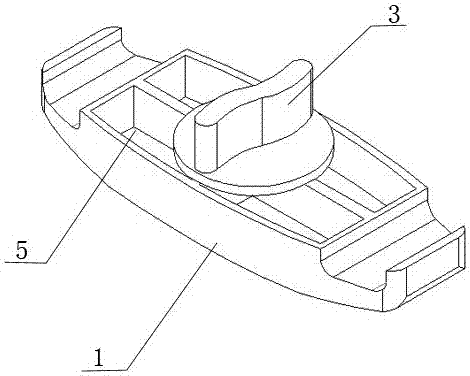

圖2是本實用新型的嬰兒推車連接裝置中底殼及旋扣的安裝結構示意圖；

圖3是本實用新型的嬰兒推車連接裝置中蓋體的結構示意圖Ⅰ；

圖4是本實用新型的嬰兒推車連接裝置中蓋體的結構示意圖Ⅱ；

圖中標記：1、底殼，2、蓋體，3、旋扣，4、旋扣槽，5、減重槽。

具體實施方式

如圖所示：一種嬰兒推車的并排連接裝置，包括相互扣合使用的底殼1和蓋體2，底殼1和蓋體2的扣合面兩端分別設置有凹槽，底殼1和蓋體2扣合后，兩端凹槽對接形成用于夾持兩個嬰兒推車側臂的兩個通孔，所述底殼1的扣合面中間位置設置有旋扣3，旋扣3和底殼1之間還設有圓盤，旋扣3和圓盤通過鉚釘或螺紋柱連接在底殼1上，且旋扣3可以繞其中心在底殼1的上旋轉，蓋體2的外表面對應旋扣3的位置設有一個旋扣槽4，旋扣槽4為圓形沉孔狀，旋扣槽4的底部設置有一個與旋扣3形狀相同的通孔，旋扣槽4底部還設置有兩塊凸起，凸起用于旋扣3旋緊時固定，凸起分別設置在通孔兩側且對稱且凸起兩端設有坡度，凸起對應的旋扣槽4的側壁部分設置有三個通槽，相鄰兩個通槽之間設置有凸條，且兩個凸條之間的距離與旋扣3的端面大小對應。本實用新型選用塑料材質制成，底殼1和蓋體2的外表面的邊角均設置成圓角，避免對使用者造成損傷，底殼1和蓋體2上設置的凹槽的槽底部均設置有防滑凸紋，防止扣合加緊嬰兒推車側臂后滑動，底殼1和蓋體2的內部均設置多個減重槽5，減輕重量的同時增加韌性，而且可以降低材料成本。

本實用新型用于將兩個嬰兒推車連接，將兩個嬰兒推車的桿分別卡在底殼1和蓋體2扣合形成的兩個通孔中，擰緊旋扣3使底殼1和蓋體2固定成一體，旋扣3可設計為反向的S形，適合使用者用力擰緊，蓋體2的旋扣槽4底部設置的凸起，旋扣槽4側壁上對應凸起設置有三個通槽且相鄰兩個通槽間設置有凸條，用于旋扣3扣緊底殼1和蓋體2時保持位置穩定，圓盤用于旋扣3擰緊時支撐蓋體2，旋扣3擰緊時兩端位于凸起上，且卡在旋扣槽4上的兩個凸條之間，蓋體2和底殼1之間會緊密接觸，圓盤的設計防止蓋體2的變形，凸起和凸條的設計能避免使用過程中因震動或長時間使用自動松開，給嬰兒帶來傷害，根據推車型號不同，使用一個或兩個連接裝置在即可完美連接兩個嬰兒推車，便于父母照看多個孩子，給他們帶去很大方便。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，雖然本實用新型已以較佳實施例揭露如上，然而并非用以限定本實用新型，任何熟悉本專業的技術人員，在不脫離本實用新型技術方案范圍內，當可利用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
