本技術涉及摩托車配件，具體涉及一種實現快速拆裝的連接座及摩托車油箱包。

背景技術：

1、為了擴展摩托車上的置物空間，市場上面銷售有多種不同類型的用于摩托車上的油箱包。

2、現有市場上的摩托車油箱包主要使用旋轉結構安裝或者活動扣位安裝。其中，旋轉結構安裝的摩托車油箱包在安裝時需要對準扣位進行安裝，使用復雜，拆卸也麻煩?；顒涌畚话惭b的摩托車油箱包由于結構性復雜，穩定性比較差，拆卸時需要拉開扣位進行上拉動作，使用起來也相對復雜。

3、因此，發明人設計了一種可以快速拆裝的摩托車油箱包。

技術實現思路

1、本實用新型的第一個目的是提供一種實現快速拆裝的連接座。

2、本實用新型的第二個目的是提供一種摩托車油箱包，其采用了所述的連接座。

3、本實用新型能夠?qū)崿F(xiàn)摩托車油箱包在使用過程中的快速拆卸和安裝，使用更方便。

4、本實用新型的第一個目的通過以下的技術方案來實現：

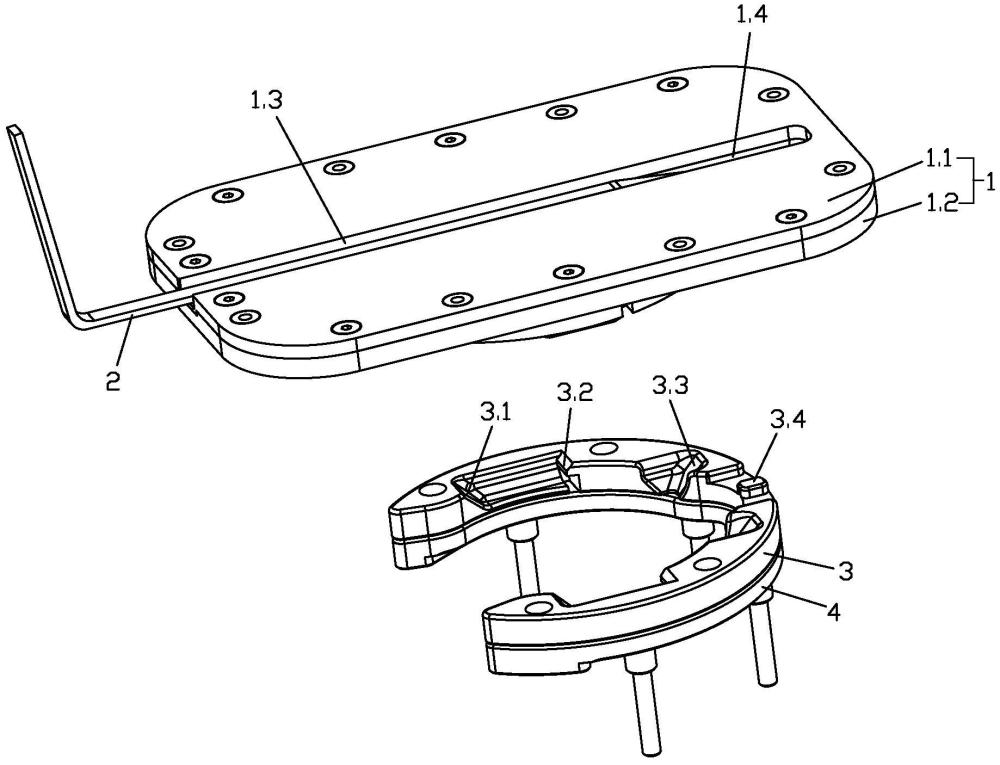

5、一種實現快速拆裝的連接座，其特征在于：包括座板、連接盤、卡環、拉繩和活動扣板，連接盤安裝在座板的下面，活動扣板能上下擺動的設在連接盤的一端，且相應設有能使得活動扣板向下擺動復位的復位結構，活動扣板的擺動端設有套孔，拉繩的一端與活動扣板的擺動端連接，另一端伸出至連接座外邊，通過拉動拉繩能帶動活動扣板向上擺動，連接盤的下面設有至少一個正斜面和至少一個卡槽，卡環的上面相應設有至少一個反斜面和至少一個卡塊，卡環的上面對應套孔的位置設有鎖塊；在連接盤與卡環對應連接的過程中正斜面與反斜面將相對滑動，最終使得卡塊卡入卡槽中，套孔套在鎖塊上。

6、進一步地，連接盤中設有至少一個第一磁鐵，卡環中相應設有至少一個第二磁鐵，當連接盤與卡環上下扣合時通過第一磁鐵與第二磁鐵相吸附在一起。

7、進一步地，復位結構包括第三磁鐵，連接盤的一端設有安裝槽，活動扣板轉動連接在安裝槽中，第三磁鐵固定設在安裝槽的下方，活動扣板為金屬板或者其上設有磁鐵，使得第三磁鐵與活動扣板能相吸附。

8、進一步地，連接盤能前后調節的安裝在座板的下面。

9、進一步地，座板的下面設有多個卡孔和前后延伸的滑孔，座板內對應滑孔的位置設有能沿滑孔前后滑動的滑塊，多個卡孔按照前后方向進行排列，滑塊上穿有連接螺栓，連接螺栓穿過滑孔并與連接盤連接，連接盤對應卡孔的位置設有能上下翻轉的鎖定板，鎖定板的上面設有卡條，卡條能卡入卡孔中。

10、進一步地，座板由相互蓋合在一起的上座板和下座板組成，滑塊位于上座板與下座板之間。

11、進一步地，連接盤的下面設有至少一個第一限位斜面，卡環的上面相應設有至少一個第二限位斜面，連接盤與卡環上下扣合后第一限位斜面與第二限位斜面相貼靠在一起。

12、進一步地，座板的上面設有容納槽，座板的對應活動扣板的位置設有開孔，容納槽的一端貫穿座板，另一端與開孔連通，拉繩從容納槽中穿過。

13、進一步地，連接座還包括固定環，固定環用于固定安裝在摩托車上，卡環固定連接在固定環上。

14、本實用新型的第二個目的通過以下的技術方案來實現：

15、一種摩托車油箱包，其特征在于：包括箱包本體和所述的連接座，連接座的座板固定在箱包本體的下面。

16、與現有技術相比，本實用新型具有以下有益效果：

17、1、本實用新型的連接盤與卡環之間在連接時通過反斜面與正斜面之間產生的滑動作用來將卡塊卡入卡槽中，實現自動滑入式扣位，需要拆卸時拉動拉繩帶動活動扣板向上擺動解鎖，就可以實現連接盤與卡環的分離，可見其拆卸和安裝都更加快捷、方便。

18、2、本實用新型進一步通過磁鐵相吸附力來實現當連接盤與卡環相靠近時能自動吸附扣合在一起，使用更加方便。

19、3、本實用新型進一步將連接盤設置為能相對座板進行前后調節的結構，使得本實用新型可以適配更多的摩托車。

技術特征：

1.一種實現快速拆裝的連接座，其特征在于：包括座板、連接盤、卡環、拉繩和活動扣板，所述連接盤安裝在所述座板的下面，所述活動扣板能上下擺動的設在所述連接盤的一端，且相應設有能使得所述活動扣板向下擺動復位的復位結構，所述活動扣板的擺動端設有套孔，所述拉繩的一端與所述活動扣板的擺動端連接，另一端伸出至所述連接座外邊，通過拉動所述拉繩能帶動所述活動扣板向上擺動，所述連接盤的下面設有至少一個正斜面和至少一個卡槽，所述卡環的上面相應設有至少一個反斜面和至少一個卡塊，所述卡環的上面對應所述套孔的位置設有鎖塊；在所述連接盤與卡環對應連接的過程中所述正斜面與反斜面將相對滑動，最終使得所述卡塊卡入所述卡槽中，所述套孔套在所述鎖塊上。

2.根據權利要求1所述的實現快速拆裝的連接座，其特征在于：所述連接盤中設有至少一個第一磁鐵，所述卡環中相應設有至少一個第二磁鐵，當所述連接盤與卡環上下扣合時通過所述第一磁鐵與第二磁鐵相吸附在一起。

3.根據權利要求1所述的實現快速拆裝的連接座，其特征在于：所述復位結構包括第三磁鐵，所述連接盤的一端設有安裝槽，所述活動扣板轉動連接在所述安裝槽中，所述第三磁鐵固定設在所述安裝槽的下方，所述活動扣板為金屬板或者其上設有磁鐵，使得所述第三磁鐵與活動扣板能相吸附。

4.根據權利要求1所述的實現快速拆裝的連接座，其特征在于：所述連接盤能前后調節的安裝在所述座板的下面。

5.根據權利要求4所述的實現快速拆裝的連接座，其特征在于：所述座板的下面設有多個卡孔和前后延伸的滑孔，所述座板內對應所述滑孔的位置設有能沿所述滑孔前后滑動的滑塊，多個所述卡孔按照前后方向進行排列，所述滑塊上穿有連接螺栓，所述連接螺栓穿過所述滑孔并與所述連接盤連接，所述連接盤對應所述卡孔的位置設有能上下翻轉的鎖定板，所述鎖定板的上面設有卡條，所述卡條能卡入所述卡孔中。

6.根據權利要求5所述的實現快速拆裝的連接座，其特征在于：所述座板由相互蓋合在一起的上座板和下座板組成，所述滑塊位于所述上座板與下座板之間。

7.根據權利要求1所述的實現快速拆裝的連接座，其特征在于：所述連接盤的下面設有至少一個第一限位斜面，所述卡環的上面相應設有至少一個第二限位斜面，所述連接盤與卡環上下扣合后所述第一限位斜面與第二限位斜面相貼靠在一起。

8.根據權利要求1所述的實現快速拆裝的連接座，其特征在于：所述座板的上面設有容納槽，所述座板的對應所述活動扣板的位置設有開孔，所述容納槽的一端貫穿所述座板，另一端與所述開孔連通，所述拉繩從所述容納槽中穿過。

9.根據權利要求1所述的實現快速拆裝的連接座，其特征在于：所述連接座還包括固定環，所述固定環用于固定安裝在摩托車上，所述卡環固定連接在所述固定環上。

10.一種摩托車油箱包，其特征在于：包括箱包本體和權利要求1至9任意一項所述的連接座，所述連接座的座板固定在所述箱包本體的下面。

技術總結
本技術公開了一種實現快速拆裝的連接座及摩托車油箱包，本連接座包括座板、連接盤、卡環、拉繩和活動扣板，連接盤安裝在座板的下面，活動扣板能上下擺動的設在連接盤的一端，且相應設有能使得活動扣板向下擺動復位的復位結構，活動扣板的擺動端設有套孔，拉繩的一端與活動扣板的擺動端連接，另一端伸出至連接座外邊，連接盤的下面設有至少一個正斜面和至少一個卡槽，卡環的上面相應設有至少一個反斜面和至少一個卡塊，卡環的上面對應套孔的位置設有鎖塊。摩托車油箱包包括箱包本體和所述的連接座，連接座的座板固定在箱包本體的下面。本技術能夠?qū)崿F(xiàn)摩托車油箱包在使用過程中的快速拆卸和安裝，使用更方便。

技術研發人員：黃奕群
受保護的技術使用者：廣州海麥科技有限公司
技術研發日：20240708
技術公布日：2025/4/24
