：本申請涉及車輛，特別是涉及一種車廂升降結構。

背景技術

0、
背景技術：

1、申請?zhí)枮?008101412906的車廂活動底板升降機構，包括通過四角固定裝置固定在廂體的四角立柱上的活動底板，在廂體下層底板下的車架縱梁之間、沿前后方向裝有的油缸，油缸的一端固定在下層底板骨架上，另一端的活塞桿與設在下層底板骨架上的雙聯滑輪導向裝置相連，雙聯滑輪導向裝置包括與活塞桿相連的連接桿、裝在連接桿兩端的兩個滑輪，雙聯滑輪導向裝置通過連接桿兩端的兩個滑輪沿車廂廂體的前后方向運動，在雙聯滑輪導向裝置滑輪上纏有4根鋼絲繩，在廂體底板下部和前、后圍的立柱上分別裝有導向滑輪，4根鋼絲繩穿過各個導向滑輪與活動底板的四角連接。

2、該專利利用油缸通過鋼絲繩與滑輪的配合，驅動活動底板在車廂廂體內升降，適應于體積不同或體積變化的貨物運輸，但是，當車輛底盤需要進行檢修時，依然無法移動車廂，就需要工人爬到車輛底部，空間狹小，操作不方便；即使將車輛開到檢修平臺或地溝維修，也要仰頭操作，長時間維修對工人頸部損傷較大。

技術實現思路

0、
技術實現要素：

1、為解決上述技術問題，本實用新型提供了一種車廂升降結構，解決的技術問題是：對車廂底部的底盤維修時，空間狹小，操作不方便。為解決上述技術問題，本實用新型所采用的技術方案是：

2、一種車廂升降結構，包括車架、車廂和升降裝置，車架通過升降裝置與車廂相連，升降裝置包括：

3、轉向輪a，轉向輪a以轉動結構方式設置在車架前部；

4、轉向輪b，轉向輪b以轉動結構方式設置在車架后部；

5、前立柱，前立柱以固定結構方式設置在車架前部；

6、后立柱，后立柱以固定結構方式設置在車架后部；

7、轉向輪c，轉向輪c以轉動結構方式設置在后立柱上部；

8、活動柱，活動柱與后立柱以滑動結構方式相連；

9、鏈條或鋼絲繩，鏈條或鋼絲繩一端與車廂前部相連，另一端依次穿過轉向輪a、轉向輪b、轉向輪c與活動柱相連；

10、用于驅動車廂升降的動力裝置。

11、進一步地，前立柱為兩根分別設置在車架前端邊角處；

12、前立柱后側立面以固定結構方式設置有滑軌，滑軌以滑動結構方式設置有滑塊，滑塊與車廂前側立面以固定結構方式相連。

13、進一步地，后立柱為兩根分別設置在車架后端邊角處；

14、后立柱呈中空結構設置，后立柱套設在活動柱外部，活動柱上部與車廂后側相連。

15、進一步地，轉向輪b以轉動結構方式設置在后立柱下部，轉向輪b與轉向輪c投影呈l字型結構設置。

16、進一步地，兩后立柱相對側立面均開設有滑槽，滑槽內以滑動結構方式設置有連桿，連桿兩端分別與兩活動柱下部以固定結構方式相連。

17、進一步地，轉向輪a、轉向輪b和轉向輪c均為凹輪，鋼絲繩依次穿過轉向輪a、轉向輪b和轉向輪c。

18、進一步地，轉向輪a、轉向輪b和轉向輪c均為鏈輪，鏈條依次穿過轉向輪a、轉向輪b和轉向輪c。

19、進一步地，動力裝置為液壓油缸，液壓油缸與前立柱相連，液壓油缸輸出端與車廂相連。

20、本實用新型的有益效果是：通過動力裝置驅動車廂向上移動，升起后對車輛底盤的零部件進行檢修，提高工作效率，降低人工檢查難度和工作強度，減少因人工操作不當而導致的車輛損壞風險。

21、通過設置轉向輪a、轉向輪b和轉向輪c，調整鏈條或鋼絲繩的運行方向，保證車廂前后同步升降，提高車廂升降的穩定性。

技術特征：

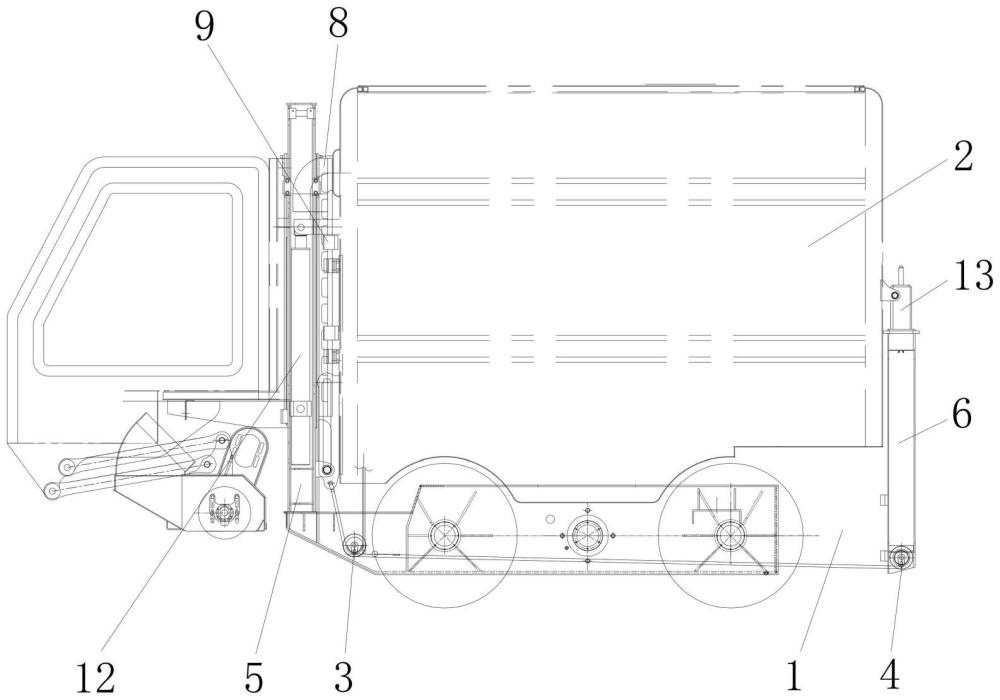

1.一種車廂升降結構，包括車架(1)、車廂(2)和升降裝置，車架(1)通過升降裝置與車廂(2)相連，其特征在于，升降裝置包括：

2.根據權利要求1所述的一種車廂升降結構，其特征在于：前立柱(5)為兩根分別設置在車架(1)前端邊角處；

3.根據權利要求2所述的一種車廂升降結構，其特征在于：后立柱(6)為兩根分別設置在車架(1)后端邊角處；

4.根據權利要求2所述的一種車廂升降結構，其特征在于：轉向輪b(4)以轉動結構方式設置在后立柱(6)下部，轉向輪b(4)與轉向輪c(7)投影呈l字型結構設置。

5.根據權利要求3所述的一種車廂升降結構，其特征在于：兩后立柱(6)相對側立面均開設有滑槽(10)，滑槽(10)內以滑動結構方式設置有連桿(11)，連桿(11)兩端分別與兩活動柱(13)下部以固定結構方式相連。

6.根據權利要求3所述的一種車廂升降結構，其特征在于：轉向輪a(3)、轉向輪b(4)和轉向輪c(7)均為凹輪，鋼絲繩依次穿過轉向輪a(3)、轉向輪b(4)和轉向輪c(7)。

7.根據權利要求3所述的一種車廂升降結構，其特征在于：轉向輪a(3)、轉向輪b(4)和轉向輪c(7)均為鏈輪，鏈條依次穿過轉向輪a(3)、轉向輪b(4)和轉向輪c(7)。

8.根據權利要求3所述的一種車廂升降結構，其特征在于：動力裝置為液壓油缸(12)，液壓油缸(12)與前立柱(5)相連，液壓油缸(12)輸出端與車廂(2)相連。

技術總結
本申請涉及車輛技術領域，特別是涉及一種車廂升降結構，包括車架、車廂和升降裝置，車架通過升降裝置與車廂相連，升降裝置包括轉向輪A，轉向輪A以轉動結構方式設置在車架前部，車架后部以轉動結構方式設置轉向輪B，車架前部與后部分別以固定結構方式設置前立柱和后立柱，后立柱上部以轉動結構方式設置轉向輪C，后立柱內套設有活動柱，活動柱與后立柱以滑動結構方式相連；車廂前部固定連接有鏈條或鋼絲繩，鏈條或鋼絲繩另一端依次穿過轉向輪A、轉向輪B、轉向輪C與活動柱相連；還設置有用于驅動車廂升降的動力裝置。通過動力裝置驅動車廂向上移動，升起后對車輛底盤的零部件進行檢修，提高工作效率，降低人工檢查難度和工作強度。

技術研發人員：楊春廷,房振峰,姚建輝
受保護的技術使用者：濟寧常青園林機械有限責任公司
技術研發日：20240809
技術公布日：2025/4/24
