本發明屬于磁吸附爬壁機器人，具體涉及一種可調節磁力的爬壁機器人永磁吸附裝置及控制方法。

背景技術：

1、鋼橋暴露于室外，長期受風吹、日曬、雨淋、濕氣等自然因素的影響，臨近海域的鋼橋甚至受到氯離子侵蝕，其表面會逐漸出現生銹、腐蝕等問題，不僅會顯著縮短結構的使用壽命，還可能導致嚴重的安全隱患，因此需要定期對鋼橋進行檢測和維護。傳統方式通常依賴工人高空作業，不僅效率低下，且工人的安全難以得到有效保障。爬壁機器人能夠代替人工進行鋼橋的檢測和維護，吸附系統是爬壁機器人至關重要的組成部分，而傳統的磁吸附裝置通常依賴固定的磁力附著于作業壁面，但是隨著機器人在不同曲率和復雜壁面下的作業需求不斷增加，傳統的磁吸附裝置逐漸暴露出能耗高、耐久性不足以及磁力調節不靈活等缺陷，嚴重影響爬壁機器人在實際應用中的效率和適應性。

2、公布號為cn107310640a的專利申請公開了一種履帶式電磁吸附爬壁機器人行走機構，利用電控技術對電磁鐵的吸附力進行精確控制，可實現在豎直壁面或水平壁面的攀爬。雖然該爬壁機器人的電磁吸附裝置能夠通過調節電流改變磁力大小，但是斷電時則有墜落的風險。公布號為cn102745278a的專利申請公開了一種帶自鎖裝置的永磁吸附爬壁機器人，通過鏈輪驅動系統與永磁吸附單元的配合實現了爬壁運動。然而，該裝置產生的吸附力是固定的，無法根據作業環境的需求進行調整，在不需要強吸附力時，仍提供過大的吸附力會導致機器人運動過程中的阻力過大，影響爬壁機器人的作業效率。在機器人脫離壁面時，永磁吸附單元的消磁過程相對復雜且不便，影響操作效率。

3、綜上所述，電磁吸附裝置盡管具有磁力可調的特點，但是由于能耗高、續航能力有限及耐久性不足，難以適應長時間、高強度的作業任務，在斷電時還存在墜落的風險。永磁吸附裝置憑借其低能耗和持久性的優勢，能夠有效滿足爬壁機器人長時間作業的需求。然而，傳統的永磁吸附裝置產生的吸附力通常恒定，無法根據實際需求進行調節。一方面，由于在豎直壁面、傾斜壁面、壁面交角及壁面某些局部凹凸部位等不同壁面上所需的吸附力不同，吸附力過大會導致爬壁機器人運動困難，吸附力過小則會導致失穩。另一方面，在爬壁機器人作業完成后，較大的恒定吸附力會使其難以脫離壁面，強行脫離會對機器人結構甚至壁面造成損傷。少數的磁吸附裝置雖然具有可調磁力的功能，但是調節方向常與磁力一致，對調節外力要求較高，效能低，限制了機器人在不同作業場景下的適應性和操作靈活性。

技術實現思路

1、針對現有技術的不足，本發明擬解決的技術問題是，提供一種可調節磁力的爬壁機器人永磁吸附裝置及控制方法。

2、本發明解決所述技術問題采用如下的技術方案：

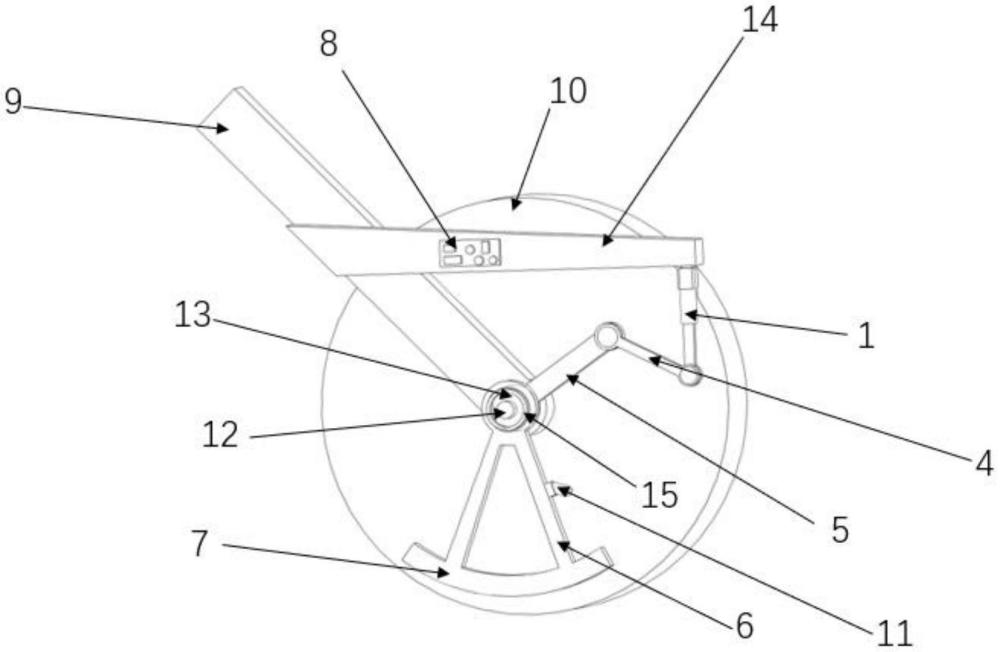

3、一種可調節磁力的爬壁機器人永磁吸附裝置，其特征在于，該裝置包括電動推桿、連桿、擺臂、支撐架、弧形永磁鐵、超聲波傳感器、樞軸、剛臂和壓力傳感器；所述樞軸安裝在爬壁機器人的車軸上，同時與爬壁機器人車架支撐臂下端固連；剛臂的一端與爬壁機器人車架支撐臂的中部固連，電動推桿位于剛臂的另一端且伸縮方向始終沿豎直方向，電動推桿的伸縮桿末端與連桿的一端轉動連接，連桿的另一端與擺臂的一端轉動連接，擺臂的另一端與支撐架的上端固連，支撐架的上端同時與樞軸轉動連接，弧形永磁鐵位于支撐架的下端；通過電動推桿驅動弧形永磁鐵轉動，調整弧形永磁鐵與壁面之間的距離從而實現磁吸附力可調，同時使磁吸附力調節方向沿磁力線切線方向；

4、所述超聲波傳感器位于支撐架上，用于測量安裝位置與壁面之間的距離；壓力傳感器位于支撐架與樞軸之間，用于測量支撐架對樞軸施加的作用力。

5、進一步的，該裝置的控制方法包括以下內容：

6、在壁面上對爬壁機器人進行受力分析，得到磁力設計值fd，根據式(1)計算弧形永磁鐵的磁力集中點與壁面之間的距離標準值d0，弧形永磁鐵的磁力集中點為弧形永磁鐵外邊緣的中心點；

7、

8、式中，k是常數；

9、基于超聲波傳感器測量的距離數據，根據幾何關系，得到弧形永磁鐵的磁力集中點與壁面之間的距離d；根據幾何關系，可得弧形永磁鐵的轉角變化量δξ與d、d0的關系式為：

10、

11、式中，d2是弧形永磁鐵的磁力集中點到樞軸軸線之間的距離，r是車輪半徑；

12、即弧形永磁鐵的轉角變化量δξ與電動推桿的伸縮量δl之間的關系式為：

13、

14、聯立式(2)和(12)，可得電動推桿的伸縮量δl的計算式為：

15、

16、式中，l2是連桿長度，l1是初始狀態下連桿在豎直方向上的投影長度，d1是擺臂長度，x2是初始狀態下擺臂在水平方向上的投影長度；

17、通過控制電動推桿的電機轉動時間，控制電動推桿的伸縮量，使弧形永磁鐵的磁力集中點與壁面之間的距離等于距離標準值；

18、基于壓力傳感器測量的力數據，對弧形永磁鐵進行受力分析，可得實際磁吸附力f；根據實際磁吸附力f和磁力設計值fd，可得電動推桿的推拉力變化量δn為：

19、

20、式中，α1是磁吸附力與豎直方向的夾角，β1是初始狀態下電動推桿與連桿之間的夾角，γ是初始狀態下連桿與擺臂之間的夾角；

21、通過控制電動推桿的驅動力，控制電動推桿的推拉力變化量，使實際磁吸附力等于磁力設計值。

22、進一步的，要實現弧形永磁鐵的旋轉運動，電動推桿的驅動力n1須滿足以下條件：

23、

24、與現有技術相比，本發明具有如下有益效果：

25、1、本發明是一種基于永磁吸附技術的可調節磁力吸附裝置，與傳統的電磁吸附裝置相比，具有磁力穩定的優勢，在斷電的情況下不存在墜落風險。通過弧形永磁鐵的旋轉運動調節其位置，進而調節弧形永磁鐵的磁力集中點與壁面之間的距離，實現永磁鐵產生的磁吸附力大小可調，距離越大磁吸附力越小，距離越小磁吸附力越大，使裝置能夠適應水平壁面、豎直壁面、傾斜壁面、壁面交角、凹凸壁面等不同作業環境，或者機器人安裝、脫離等不同動作。在任務結束后，現有技術一般都是通過插裝額外的墊板以增大爬壁機器人與壁面之間的距離，進而減小磁吸附力使爬壁機器人脫離，這種方式不僅操作繁瑣，而且增加了高空作業的風險，而本發明在任務結束后通過增大弧形永磁鐵與壁面之間的距離使磁吸附力減小，從而使爬壁機器人更容易脫離壁面，不需要采用額外措施，降低了高空作業的風險。通過改變弧形永磁鐵的位置還可以改變磁場方向，使單位作用力下磁力增減功效大幅增加，不僅加速了調節過程，還提高了裝置使用的便利性。

26、弧形永磁鐵繞著樞軸軸線作圓周運動，運動方向與磁力線相切，磁吸附力的調整方式采用與磁力線切向而非法向，克服了沿磁力線法向調節磁力時需提供較大軸向作用力的缺陷，所需的調整外力大幅減小，縮減了支撐構件的尺寸，使得爬壁機器人的自重減輕，節約能耗。

27、2、調節磁吸附力所需外力矩的施加采用杠桿原理，通過連桿對擺臂的端部施加作用力，借助擺臂長度的放大效應，較小的作用力就能產生較大的驅動力矩，進而驅動弧形永磁鐵轉動，使得磁力調控效能大幅提升，并且避免了直接增設扭力矩電機帶來的機器人成本增加及控制系統復雜的問題。通過連桿將電動推桿的伸縮運動轉換為弧形永磁鐵的旋轉運動，電動推桿的動力輸出穩定且動力輸出方向恒定，通過控制電動推桿實現磁吸附力的精準調控。

28、3、基于超聲波傳感器和壓力傳感器采集的數據實現了磁吸附力的自適應動態調控，通過控制電動推桿的伸縮量和驅動力，分別調節弧形永磁鐵的磁力集中點與壁面之間的距離和實際磁吸附力，實現距離和磁吸附力的協同控制，保證磁吸附裝置的吸附效果。

29、4、本發明有效解決了爬壁機器人在鋼橋表面作業過程中，磁吸附力難以靈活調節的問題，特別是機器人進行壁面過渡或脫離鋼橋表面時，通過動態調整磁力，避免了因磁力不足或過大而導致的失穩問題，顯著提升了爬壁機器人的安全性和可靠性。
