所屬本發明涉及一種水面作業船，特別是一種用太陽能光伏板輔助充電的新能源電動推進器作動力的水面垃圾收集船，由雙體船、電動推進器、新能源電池、太陽能光伏板充電器、輸送帶式水面垃圾打撈機、水面垃圾收集袋組成，主要用于江河湖海水面垃圾和漂浮物的收集，名稱叫一種用太陽能光伏充電的電動水面垃圾收集船。

背景技術：

1、目前人們所使用的水面垃圾收集船多為手劃槳的，劃槳人容易疲勞，行船速度慢，行程短，還有就是收集垃圾或漂浮物主要靠人力從水中撈起來放進船里，裝滿一船就劃回岸邊再從船上將垃圾卸下，效率低，即使船使用了動力大多也都是汽柴油動力，龐大笨拙，同樣也是將垃圾收集到船上，效率低，有水面油污污染、空氣污染和噪音污染。

2、本發明的船根據上述缺陷設計了不需將垃圾收到船上而自動裝袋的方式，節省了時間和勞力。本設計為雙體船，在兩個船體之間空隙設有垃圾自動打撈機，水面垃圾及漂浮物從船體空隙中穿過被打撈機收集，進入輸送帶，垃圾到了輸送帶頂端自動落下掉進垃圾收集袋，無需人工打撈垃圾。

3、本發明采用無污染的電動推進器提高了效率和行船速度，既無油污污染，又無噪音污染，配備新能源電池及太陽能光伏充電裝置，且費用比使用汽柴油驅動螺旋槳的船低很多，太陽能光伏板既能充電也是雨棚，減少了使用人的日曬雨淋。

4、本發明的特點不是把垃圾收上船，而是用自動化的設備將垃圾直接裝袋，能夠將垃圾在水面分類分裝，然后利用垃圾本身能在水面漂浮的特點，將裝滿垃圾的垃圾袋擱置在水面或拖在船尾，收工時再將一袋一袋的垃圾袋連接起來拖回垃圾站進行垃圾處理。

技術實現思路

1、本發明的水面垃圾船由雙體船、垃圾自動打撈機和垃圾袋三個獨立系統組成：一是雙體船，雙體船采用兩臺電動推進器為動力，推進器設置在船尾，配備新能源電池為動力源，船上有頂棚，頂棚安裝太陽能光伏板為新能源電池充電；二是垃圾自動打撈機，由浮動架、輸送帶和電機、電池組成，遙控或手動控制，浮動架用浮筒支撐漂浮在水面，輸送帶上有若干擋板，用于擋住垃圾，輸送帶的一端沒在水里，頂端位于垃圾袋進口上方；三是垃圾袋，垃圾袋前半部分掛在由小浮筒支撐的浮力框上，垃圾袋前端開一大口為垃圾進口，進口朝上，有翻蓋，翻蓋及進口邊沿有磁鐵，翻蓋蓋下來被磁鐵吸住就封閉了袋口，袋尾平時是收緊的，收口繩拉緊后卡上卡扣或打個活接，松開時一拉卡扣或活接尾部出口就全部打開了。

2、本發明是這樣實現的：水面垃圾收集船為雙體船，船尾部有電動推進器螺旋槳，由新能源電池提供電力，船設有頂棚，頂棚有太陽能光伏板用于給新能源電池充電，有推進器控制器控制充放電和操縱行船，控制器體積很小，可任意放置在船的任何部位，雙體船中間空隙供垃圾進入，在船的后部有垃圾自動打撈機，打撈機有獨立電源及驅動系統，采用遙控或手動控制，自動打撈機的輸送帶一端沒入水中，輸送帶上安裝有擋板，防止垃圾滑動掉落，輸送帶將漂浮的垃圾送到輸送帶頂端后垃圾自行落下掉進下方垃圾袋的進口內；垃圾袋前半部分收集垃圾時需抬高，以便垃圾自己往后移動，所以有浮力架支撐，浮力架底部有浮筒，垃圾袋的前半部分就掛在浮力架上，方便取下，垃圾袋進口邊沿和翻蓋邊沿有磁鐵，關閉時只需將翻蓋推蓋上磁鐵吸住，袋口就封閉了；裝滿一袋后將垃圾袋從浮力架上取下，垃圾本身具有漂浮力，自己就浮在水面上，所以垃圾袋能隨便棄置或拖在船后，浮力架再套上空袋繼續收集；等到垃圾回收作業完畢，就將漂浮在水面的垃圾袋一袋一袋連接起來拖回處理站；垃圾袋尾部有收口繩，收集垃圾時是收緊的，收口繩有卡扣或打有活接，待垃圾送到垃圾處理站，將卡扣或活接一拉，尾部出口打開，再將垃圾袋拖動或吊起來垃圾就放出來了。

3、本發明的技術關鍵在新能源電動本發明的技術效果在于：1.雙體船便于漂浮物及水面垃圾從船中間空隙穿過；2.太陽能光伏板充電；3.電動推進器減少污染且使用成本比汽柴油機低；4.能自動收集水面漂浮物和垃圾，便于在水面進行垃圾分類；5.收集袋前后端開口，前端收集，后端放出；6.打撈機能一臺接一臺傳送垃圾或物件；7.船能同時拖行幾個打撈機和垃圾袋；8.垃圾能夠一袋連接一袋從水面拖運。

4、推進、太陽能光伏充電和水面垃圾自動收集器及垃圾收集袋，垃圾不用收到船上而直接裝袋。

5、本發明所述的垃圾自動打撈機和垃圾袋可安裝動力遙控行駛，不需船拖行，垃圾袋也能使用智能控制自行返回垃圾處理站。

6、本發明的垃圾收集船為電動推進，全自動收集垃圾，有太陽能板輔助充電，既環保又省力。低成本低售價和全電動全自動將造福于人類。

技術特征：

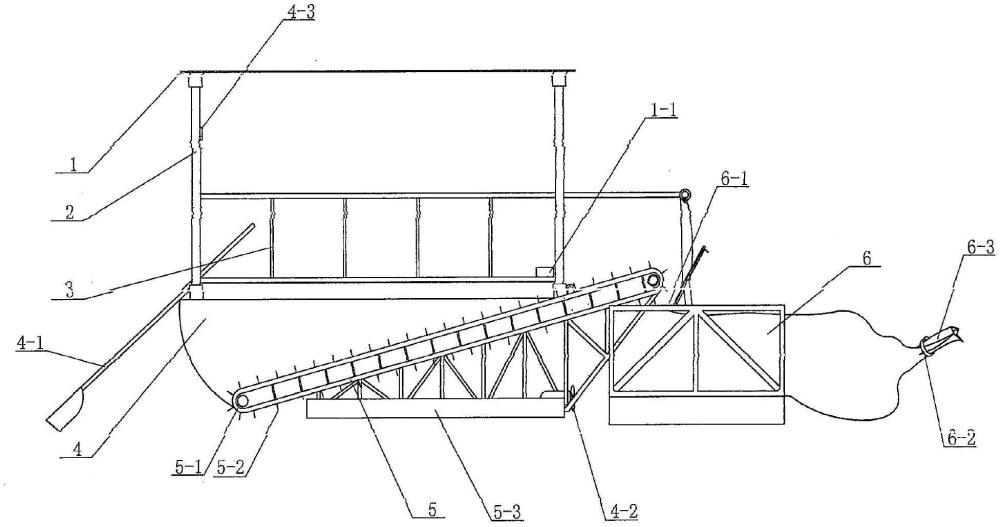

1.本發明介紹的水面漂浮物收集船，利用雙體船4中間有空隙的特點設計了自動收集水面漂浮物的收集船，船尾部有電動推進器螺旋槳4-2，由新能源電池1-1提供電力，船設有頂棚，頂棚有太陽能光伏板1用于給新能源電池1-1充電，有推進器控制器4-3控制充放電和操縱行船，控制器4-3體積很小，能任意放置在船的任何部位，船面前部安裝有前舵4-1，用于臨時急轉向和撥弄漂浮物及垃圾，雙體船4頂棚用頂棚撐桿2支撐，護欄3保護工作人員不致落水，打撈機5是一個單獨的裝置，在雙船體4中后部，有浮筒5-3支撐其浮在水面上，主要由帶擋板5-2的輸送帶5-1和輸送機電機5-4構成，輸送機電機5-4帶動輸送帶5-1轉動將垃圾從水面輸送到輸送帶5-1頂端，垃圾從輸送帶5-1頂端掉入垃圾袋6進口6-1，垃圾袋6前半部分有浮力架6-4支撐，收集垃圾時需抬高，以便垃圾自己往后移動，浮力架6-4底部有浮筒6-5，垃圾袋6的前半部分就掛在浮力架6-4上，方便取下，垃圾袋6進口6-1邊沿和翻蓋邊沿有磁鐵，關閉時只需將翻蓋推蓋上磁鐵吸住，進口6-1就封閉了，裝滿一袋后將垃圾袋6從浮力架6-4上取下，垃圾本身具有漂浮力，自己就浮在水面上，垃圾袋6能隨便棄置或拖在船后，浮力架6-4再套上空袋繼續收集，等到垃圾回收作業完畢，就將漂浮在水面的垃圾袋一袋一袋連接起來拖回垃圾處理站，垃圾袋6尾部有出口6-3，收口繩6-2有卡扣或活接，收集垃圾時收口繩6-2是收緊的，待垃圾送到垃圾處理站，將垃圾袋6尾部收口繩卡扣或活接一拉，再將垃圾袋6拖動或吊起來垃圾就放出來了。

2.根據權利要求1所述的水面垃圾收集船，其特征在于：自動打撈機和垃圾收集袋能安裝推進器或小型動力遙控行駛，垃圾收集袋能采用智能控制自行返回垃圾處理站。

技術總結
本發明涉及一種水面作業船，特別是一種用太陽能光伏板輔助充電的新能源電動推進器作動力的水面垃圾收集船，由雙體船、電動推進器、新能源電池、太陽能光伏板充電器、輸送帶式水面垃圾打撈機、水面垃圾收集袋組成，主要用于江河湖海水面垃圾和漂浮物的收集，名稱叫一種用太陽能光伏充電的電動水面垃圾收集船。

技術研發人員：段云平
受保護的技術使用者：深圳華麗雅新能源船艇船具有限公司
技術研發日：
技術公布日：2025/3/20
