本發明屬于空間維修，涉及一種適用無重力環境的旋轉隨動鎖定機構。

背景技術：

1、隨著我國航天技術的發展，由航天員參與的艙外環境的空間維修任務會與日俱增。

2、針對空間站艙外設備維修任務的增加，維修工具需要具備與艙外設備固定或鎖定的功能，與艙外設備表面提供一種鎖緊關系，確保航天員在軌可開展維修操作。針對艙外無重力環境的特點，需要解決航天員在穿著艙外航天服狀態下便捷操作鎖緊機構，使鎖定機構隨動快速旋轉并有效提供鎖緊力，解決維修工具與艙外產品表面有效鎖緊的技術難題。

技術實現思路

1、本發明解決的技術問題是：克服現有技術的不足，提出一種適用無重力環境的旋轉隨動鎖定機構，有效解決了航天員在穿著艙外航天服下操作工具便捷性問題，實現了固定維修工具的便攜性和快速鎖定有效性，有效解決維修工具與艙外產品表面鎖緊的技術難題，保證了航天員和航天器艙外設備的可靠安全運行。

2、本發明解決技術的方案是：

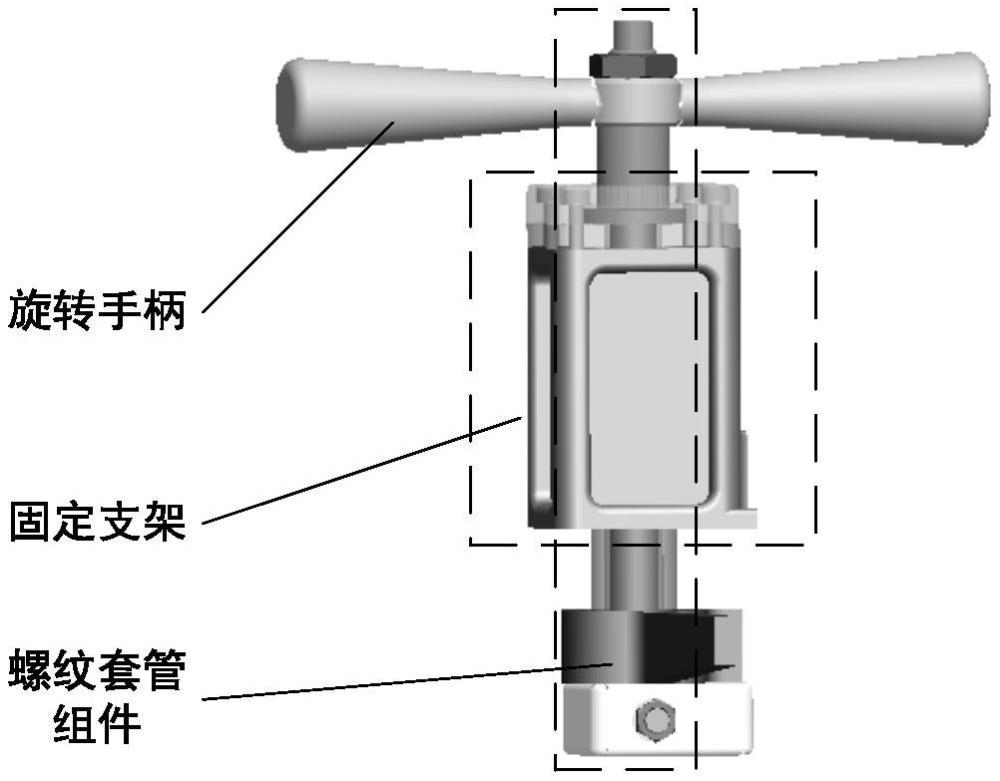

3、一種適用無重力環境的旋轉隨動鎖定機構，包括旋轉手柄、固定支架、螺紋套管組件；螺紋套管組件包括旋轉螺桿、螺孔套筒、鎖緊支架和固定螺母，固定支架包括蓋板、隔板和主體支架；

4、旋轉手柄為橫桿構型，中心為正方形安裝定位孔，兩側為對稱的圓錐形結構，且錐角朝向中心；

5、旋轉螺桿為三段式結構，自上而下依次為安裝段、定位段和螺紋段，定位段和螺紋段之間設置有定位環；安裝段上部為帶有外螺紋的柱段，下部為正方體，安裝時旋轉螺桿安裝段上部穿過旋轉手柄中心，下部正方體段與所述旋轉手柄正方形安裝定位孔間隙配合，固定螺母與安裝段上部緊固；螺孔套筒與旋轉螺桿螺紋段螺接；

6、所述螺孔套筒位于所述主體支架內，隔板位于主體支架上，旋轉螺桿的定位環位于隔板上，蓋板蓋在所述定位環上，螺釘依次穿過蓋板、定位環、隔板和主體支架實現緊固；螺孔套筒底部從主體支架下端伸出，且與鎖緊支架固連。

7、優選的，所述螺孔套筒內部采用長螺孔與旋轉螺桿匹配，實現往復運動。

8、優選的，所述螺孔套筒為兩段式結構，上段為限位段，下段為運動段，所述限位段直徑大于運動段直徑，且限位段直徑大于主體支架下端開口直徑。

9、優選的，所述限位段相對的兩側削平成平行面。

10、優選的，所述螺孔套筒為一體式設計。

11、優選的，所述旋轉螺桿的螺紋采用三角螺紋。

12、優選的，所述旋轉螺桿為一體式設計。

13、優選的，旋轉手柄的材料為不銹鋼。

14、優選的，固定支架接觸平面與鎖緊支架接觸平面形成上下有效的緊固鎖緊約束面，實現鎖緊機構的鎖緊功能。

15、優選的，固定支架接觸平面為主體支架的固定安裝面；鎖緊支架接觸平面為鎖定機構隨著螺孔套筒運動的平面。

16、本發明與現有技術相比的有益效果是：

17、本發明通過手柄錐形外形設計，有效實現手柄在自身慣量下產生自轉力，實現隨動鎖定功能；通過手柄轉動帶動螺紋副旋轉，有效實現鎖定面的上下運動，將圓周運動轉化為上下運動，通過鎖緊的面的上下運動使工具具有夾緊產品表面的夾緊力。實現航天員在艙外無重力環境下穿著艙外航天服可以便捷操作，使鎖定機構隨動快速旋轉并有效提供鎖緊力，有效解決維修工具與艙外產品表面有效鎖緊的技術難題。

技術特征：

1.一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：包括旋轉手柄、固定支架、螺紋套管組件；螺紋套管組件包括旋轉螺桿、螺孔套筒、鎖緊支架和固定螺母，固定支架包括蓋板、隔板和主體支架；

2.根據權利要求1所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：所述螺孔套筒內部采用長螺孔與旋轉螺桿匹配，實現往復運動。

3.根據權利要求1所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：所述螺孔套筒為兩段式結構，上段為限位段，下段為運動段，所述限位段直徑大于運動段直徑，且限位段直徑大于主體支架下端開口直徑。

4.根據權利要求3所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：所述限位段相對的兩側削平成平行面。

5.根據權利要求3所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：所述螺孔套筒為一體式設計。

6.根據權利要求1所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：所述旋轉螺桿的螺紋采用三角螺紋。

7.根據權利要求1所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：所述旋轉螺桿為一體式設計。

8.根據權利要求1所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：旋轉手柄的材料為不銹鋼。

9.根據權利要求1所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：固定支架接觸平面與鎖緊支架接觸平面形成上下有效的緊固鎖緊約束面，實現鎖緊機構的鎖緊功能。

10.根據權利要求9所述的一種適用無重力環境的旋轉隨動鎖定機構，其特征在于：固定支架接觸平面為主體支架的固定安裝面；鎖緊支架接觸平面為鎖定機構隨著螺孔套筒運動的平面。

技術總結
本發明涉及一種適用無重力環境的旋轉隨動鎖定機構，包括旋轉手柄、固定支架、螺紋套管組件；旋轉手柄為橫桿構型，中心為正方形安裝定位孔，兩側為對稱的圓錐形結構；旋轉螺桿自上而下依次為安裝段、定位段和螺紋段，定位段和螺紋段之間設置有定位環；安裝時旋轉螺桿安裝段上部穿過旋轉手柄中心，下部正方體段與所述旋轉手柄正方形安裝定位孔間隙配合，固定螺母與安裝段上部緊固；螺孔套筒與旋轉螺桿螺紋段螺接；螺孔套筒位于主體支架內，隔板位于主體支架上，旋轉螺桿的定位環位于隔板上，蓋板蓋在定位環上，螺孔套筒底部從主體支架下端伸出，且與鎖緊支架固連。本發明有效解決維修工具與艙外產品表面鎖緊的技術難題。

技術研發人員：金磊,王強,涂浡,來霄毅,樊萍,顏佳妮,俞祺生,潘文欽
受保護的技術使用者：上?？臻g電源研究所
技術研發日：
技術公布日：2025/3/10
