本發明涉及無人機的，更具體地，涉及一種水空槳可切換的無人機驅動模組、無人機及切換方法。

背景技術：

1、傳統的機器人作業通常都只具有有限的任務空間，例如，無人機專注于空中任務，水下機器人則專注于水下任務，地面機器人用于復雜地形的地面任務。每種類型的機器人都有專門設計的驅動系統，以優化其在特定環境下的性能。然而，近年來單一環境的設計在面對日益復雜的任務時，變得非常局限，例如，災難救援任務通常需要機器人在陸地上穿越障礙物，空中飛越阻隔物，并在水中執行救援行動。

2、為實現無人機的多場景應用，現有的多棲無人機通常需要為每個環境設計專門的驅動系統，如現有的一種基于共軸式水空雙動力無人機的水空轉換裝置及方法，裝置包括無人機機體、機臂、水上螺旋槳、水上電機、水下螺旋槳、水下電機和水深傳感器，其中：無人機機體上設置有多個機臂，每個機臂的末端對稱安裝有水上動力單元和水下動力單元；水上動力單元包括水上電機、水上螺旋槳；水下動力單元包括水下電機、水下螺旋槳；水上動力單元安裝在機臂上側，水下動力單元安裝在機臂下側。該方案采用水空兩套動力系統分別獨立實現了無人機的水下和水上運動，通過水空重疊區控制實現平穩的水空過渡，提高了無人機工作的靈活性和穩定性。但是該方案中的無人機為每個環境設計專門的驅動系統，使得無人機依賴多個電機和復雜的機械結構來實現不同環境下的驅動和切換，這樣會額外增加無人機的負載，降低無人機的工作效率。

技術實現思路

1、本發明的目的在于克服現有技術中無人機為每個環境設計專門的驅動系統后，會額外增加無人機負載的不足，提供一種水空槳可切換的無人機驅動模組、無人機及切換方法，本發明的方案使用一個動力源即可驅動無人機在不同的環境下進行切換工作，能夠簡化無人機的結構，降低無人機的負載。

2、為解決上述技術問題，本發明采用的技術方案是：

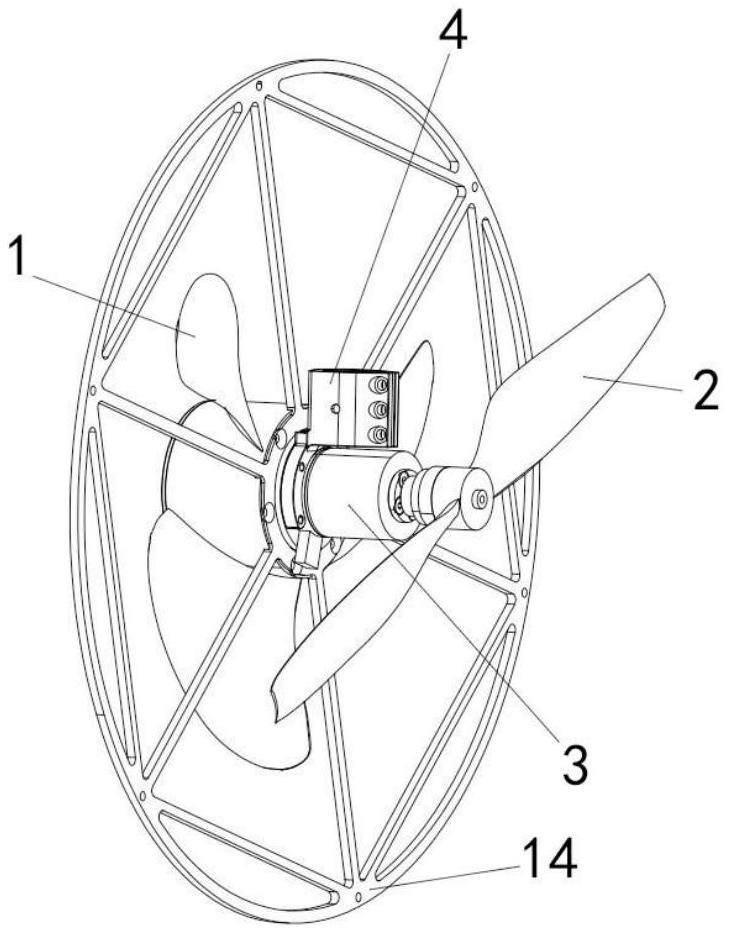

3、提供一種水空槳可切換的無人機驅動模組，包括水槳、空槳、電機、電機安裝座、第一單向軸承和第二單向軸承，所述電機為雙出軸電機，所述電機安裝在所述電機安裝座上，所述第一單向軸承和所述第二單向軸承的內圈分別與所述電機兩端的兩個輸出軸固定連接，所述第一單向軸承的外圈通過第一軸承固定座與所述空槳的連接軸固定連接；所述第二單向軸與所述水槳連接用以驅動所述水槳運動。所述空槳為旋翼，所述水槳為螺旋推進器。

4、本發明的無人機驅動模組在進行工作時，電機正向運動，電機兩端的兩個輸出軸分別帶動第一單向軸承的內圈和第二單向軸承的內圈轉動，此時第二單向軸承的內圈可在第二單向軸承的外圈內進行轉動，即此時第二單向軸承的外圈不發生轉動；而第一單向軸承的內圈則帶動第一單向軸承的外圈轉動，即第一單向軸承的外圈與所述電機的輸出軸同步轉動。第一單向軸承的外圈轉動帶動第一軸承固定座轉動，第一軸承固定座轉動帶動與第一軸承座連接的空槳轉動，空槳轉動可以為無人機提供在空中運動的動力。無人機驅動模組中的電機反向運動時，此時第一單向軸承的內圈可在第一單向軸承的外圈內進行轉動，即此時第一單向軸承的外圈不發生轉動；而第二單向軸承的內圈則帶動第二單向軸承的外圈轉動，即第二單向軸承的外圈與電機的輸出軸同步轉動，第二單向軸承的外圈轉動帶動與之連接的水槳轉動，水槳轉動為無人機提供在水中運動的動力。

5、本發明的無人機驅動模組通過雙輸出的電機和兩個單向軸承的設置，使得電機正轉或反轉時能夠分別帶動空槳和水槳運動，完成無人機驅動模組水槳和空槳的切換，無人機驅動模組僅設置一個電機作為動力源，能夠降低無人機的負載，提高無人機的工作效率。

6、進一步地，還包括可降低所述水槳轉速的減速部，所述減速部的連接端與所述第二單向軸承固定連接，所述減速部的減速端與所述水槳固定連接。所述減速部為行星減速部，所述行星減速部包括外殼、旋轉軸承、上軸承座、下軸承座、行星輪組和行星架，所述下軸承座與所述電機安裝座固定連接，所述旋轉軸承的內圈與所述下軸承座固定連接，所述旋轉軸承的外圈與所述上軸承座固定連接，所述上軸承座上設有可與所述行星輪組中的行星輪嚙合的內齒輪，所述第一單向軸承穿過所述下軸承座與所述行星輪組中的太陽輪嚙合，所述行星輪組通過行星架固定在所述外殼內，所述外殼通過法蘭與所述上軸承座固定連接，所述水槳與所述外殼固定連接。由于水對水槳的阻力比空氣對空槳的阻力更大，電機直接驅動水漿不能達到良好的運動效果。為了適應水對水槳的阻力，設置減速部后能夠降低水槳的轉動速度，增加水槳的扭矩，便于水槳驅動無人機在水中運動。減速部在工作時，第二單向軸轉動帶動行星輪組中的太陽輪轉動帶動行星輪組轉動，行星輪組轉動帶動上軸承座在下軸承座上進行轉動，上軸承座轉動直接帶動水槳轉動。行星減速部的減速比為1:13。

7、進一步地，還包括行走輪，所述行走輪與所述減速部的減速端連接。由于無人機在地面行走時行走輪所受到的阻力也大于空槳在空中轉動的阻力，因此行走輪和水槳均通過相同的減速部與無人機驅動模組連接，能夠降低行走輪的轉速，提高行走輪的扭矩。

8、進一步地，還包括防水外殼，所述防水外殼安裝在所述外殼上遠離所述電機。在外殼上額外上設置防水外殼后，能夠進一步避免減速部中的零件被水銹蝕。

9、本發明還提供一種水空槳可切換的無人機，包括機架、腳架、機臂、驅動部、驅動模組和電控倉模塊，所述電控倉模塊安裝于所述機架上，所述機臂的一端與所述驅動模組固定連接，另一端與所述機架轉動連接，所述驅動部可驅動所述機臂在所述機架上轉動，所述驅動模組為上述的一種水空槳可切換的無人機驅動模組，所述腳架與所述機架固定連接，所述電控倉模塊與所述驅動部和所述驅動模組連接。無人機上的腳架有四個，四個腳架在無人機機架的底部陣列排布；無人機上的機臂也有四個，四個無人機的機臂在無人機的機架上陣列排布，每個無人機的機臂均與一個驅動模塊和一個驅動部連接。無人機可通過驅動部驅動機臂在機架上轉動，改變驅動模組的方向，當無人機轉動的機臂在驅動部的驅動下轉動至行走輪可與代替腳架與地面接觸時，無人機可通過行走輪在地面上行走。

10、本發明的無人機在空飛行時，無人機驅動模組中的電機正轉帶動第一單向軸承的外圈轉動，進而帶動無人機的空槳轉動。無人機在水中運動時，無人機驅動模組中的電機反轉帶動第二單向軸承的外圈轉動，進而帶動無人機的水槳轉動，當需要改變運動方向時，通過機架上的驅動部改變機臂和驅動模組的角度和驅動力大小，進而改變無人機在水中的運動方向。無人機在陸地運動時，無人機驅動模組中的電機反轉帶動第二單向軸承的外圈轉動，進而帶動無人機的行走輪轉動，當需要改變運動方向時，通過驅動部改變驅動模組的角度，進而改變無人機在陸地上的運動方向。

11、本發明的無人機通過上述無人機驅動模組的設置使得無人機在能夠完成三棲運動的同時，無人機的結構更加簡單，負載更小，工作效率更高。

12、進一步地，所述驅動部包括第一舵機、第二舵機和舵機固定架，所述機臂包括支撐管和聯軸器，所述第一舵機與所述機架固定連接，所述第二舵機安裝在所述舵機固定架上，所述第一舵機的驅動端與所述舵機固定架固定連接，所述第二舵機的驅動端與所述聯軸器固定連接，所述聯軸器和所述電機安裝座分別安裝于所述支撐管的兩端。第一舵機控制機臂和機架之間的夾角，第二舵機控制驅動模組的角度。

13、進一步地，所述電控倉模塊包括與機架固定連接的密封艙殼和安裝于所述密封艙殼的感知控制組件，所述感知控制組件可控制無人機的姿態和模態及其切換，以及獲取外部環境信息和接收遠程控制信號。具體的，感知控制組件包括安裝于密封艙殼內的深度相機、rc接收器、弱電防水開關、數傳模塊、飛控板、機載電腦、wifi天線模塊、gps模塊、轉接端子、舵機穩壓模塊、水深傳感器、電池、電調模塊和mos開關模塊。其中，mos模塊與電池、飛控板、電調模塊、機載電腦、舵機穩壓模塊連接，通過弱電防水開關控制mos模塊的電源開關斷。飛控板與水深傳感器、rc接收器、數傳模塊、總線轉接端子板、gps模塊連接，飛控板作為底層控制器進行三棲無人機的姿態控制、模態切換控制、并接收機載電腦下發指令。飛控板通過轉接端子與電調模塊和無人機外部連接為無人機提供pwm控制信號，同時舵機與舵機穩壓模塊連接使舵機獲得穩定的5v供電。機載電腦與飛控板通過串口連接下發規劃控制指令并讀取水深傳感器、gps模塊的反饋數據；機載電腦與深度相機連接獲取深度圖像感知數據；機載電腦與wifi天線模塊連接獲取遠程控制信號。其中wifi天線模塊、rc接收器以及gps模塊經防水工藝后通過密封艙殼頂部穿出，用于接收穩定信號，電調模塊與mos模塊由于工作時熱量較大，通過導熱片連接機身金屬材料部分進行散熱。

14、本發明還提供一種水空槳可切換無人機的切換方法，所述無人機為上述的一種水空槳可切換的無人機，

15、所述無人機在空中向水中運動時，所述無人機在空中降低所述電機轉速至所述無人機的水槳伸入水中，然后所述無人機的電機反轉，帶動所述水槳運動；

16、所述無人機在空中向陸地運動時，所述無人機在空中降低所述電機轉速至所述無人機的腳架與地面接觸，然后驅動部改變機臂的角度，使所述行走輪與地面接觸，此時所述無人機的電機反轉帶動行走輪運動；

17、所述無人機在水中向陸地運動時，所述無人機靠近岸邊后通過，驅動部改變機臂的角度，使所述行走輪與地面接觸，然后無人機的電機繼續反轉帶動行走輪登陸后在地面運動。

18、本方案中的無人機切換方法使得無人機能夠順利完成水陸空的三棲切換。

19、優選地，所述無人機在水面向陸地運動時，還可以先向空中運動，再由空中向地面。此切換方法適用于水面和陸地的高度差較大，行走輪無法從水面向地面跨越的場景。

20、與現有技術相比，本發明的有益效果是：

21、本發明的一種水空槳可切換的無人機驅動模組通過雙輸出的電機和兩個單向軸承的設置，使得電機正轉或反轉時能夠分別帶動空槳和水槳運動，完成無人機驅動模組水槳和空槳的切換，無人機驅動模組僅設置一個電機作為動力源，能夠降低無人機的負載，提高無人機的工作效率。

22、本發明的一種水空槳可切換的無人機在能夠完成三棲運動的同時，無人機的結構更加簡單，負載更小，工作效率更高。

23、本發明的一種水空槳可切換無人機的切換方法使得無人機能夠順利完成水陸空的三棲切換。
