本發明涉及一種集裝箱搬運方法，特別是涉及一種貝位式集裝箱搬運方法。

背景技術：

目前的集裝箱堆放和搬運采用的是區域式堆放和搬運工藝，在此模式中，集裝箱按照區域擺放，堆場設備跨過一個集裝箱區域時，大車行走方向和集裝箱長度方向相同，同時相鄰兩集裝箱區域之間還需要留出拖車通道，并且由于集裝箱的堆放是按照三個坐標軸三維擺放的，因此一套堆場設備跨過一個集裝箱區域里的多排集裝箱和一條車道，所以，集裝箱堆場設備大梁上需要安裝有載重小車，載重小車需要在大梁上移動并且在大梁上的作用面積小，因此對大梁的強度要求高，造成堆場設備自重龐大，功能復雜；相應的堆場區域設備跑道的地基和軌道強度要求很高，造成投資龐大，成本高昂；并且，由于相鄰兩集裝箱區域之間還需要留出較寬的拖車通道，從而導致集裝箱堆場土地利用率較低。

技術實現要素：

本發明的目的是提供一種貝位式集裝箱搬運方法，以解決上述現有技術存在的問題，其可以增加集裝箱堆場密度，提高土地利用率，并且降低設備成本，減少堆場設備投資。

為實現上述目的，本發明提供了如下方案：一種貝位式集裝箱搬運方法，包括下述步驟：

(一)將多個集裝箱沿集裝箱的寬度方向依次碼放再沿集裝箱的厚度方向堆高，形成一個集裝箱排，每個堆場內設置多個集裝箱排，各集裝箱排均相互平行，相鄰兩集裝箱排之間留有用于容納起重機立柱的間距，

(二)起重機沿所述集裝箱的長度方向跨越所述集裝箱排的兩端，

(三)所述起重機吊起一個所述集裝箱后沿垂直于所述集裝箱長度方向移動到所述集裝箱所在的集裝箱排端部。

本發明貝位式集裝箱搬運方法，其中，還包括步驟(四)：將所述集裝箱搬運至集裝箱平移設備上，通過集裝箱平移設備運到指定位置。

本發明貝位式集裝箱搬運方法，其中，所述集裝箱平移設備在堆場外運行，并且運行方向和起重機運行方向垂直。

本發明貝位式集裝箱搬運方法，其中，所述起重機跨越一個或兩個所述集裝箱排。

本發明相對于現有技術取得了以下技術效果：由于本發明貝位式集裝箱搬運方法中將多個集裝箱沿集裝箱的寬度方向依次碼放再沿集裝箱的厚度方向堆高，形成一個集裝箱排，相鄰兩集裝箱排之間留有用于容納起重機立柱的間距，并且起重機吊起一個集裝箱后沿垂直于該集裝箱長度方向移動到該集裝箱所在的集裝箱排的端部，不需要拖車進入相鄰兩集裝箱排之間，因此本發明取消了拖車通道而在相鄰兩集裝箱排之間僅留有用于容納起重機立柱的間距，起重機立柱間距大大小于拖車通道，因此增加了集裝箱堆場密度，有效提高土地利用率；另外，起重機吊起集裝箱排中的一個集裝箱后沿垂直于集裝箱長度方向移動到集裝箱排端部，不需要在起重機上設置載重小車，對起重機的強度要求大大降低，有效降低設備成本，減少堆場設備投資。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

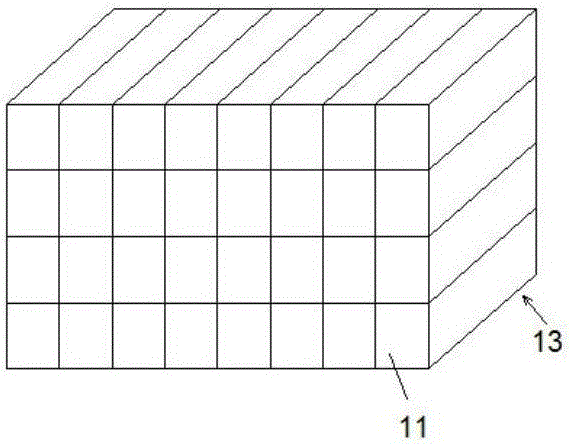

圖1為本發明貝位式集裝箱搬運方法中的集裝箱排的結構示意圖；

圖2為本發明貝位式集裝箱搬運方法的搬運過程示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

為使本發明的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

本發明一種貝位式集裝箱搬運方法，包括下述步驟：

(一)如圖1所示，將多個集裝箱11沿集裝箱11的寬度方向依次碼放，再沿集裝箱的厚度方向堆高，每相鄰兩集裝箱11之間相互貼合不留間距，形成一個集裝箱排13，每個堆場內設置多個集裝箱排13，各集裝箱排13均相互平行，相鄰兩集裝箱排13之間留有用于容納起重機12的立柱的間距，

(二)如圖2所示，使起重機12沿集裝箱11的長度方向跨越一個或兩個集裝箱排13的兩端，

(三)起重機12吊起一個集裝箱11，使集裝箱11在垂直方向上移動，然后沿垂直于集裝箱11長度方向移動到該集裝箱11所在的集裝箱排的端部，即在水平方向上移動，集裝箱共在兩個維度方向上發生位置改變，

(四)將集裝箱11搬運至集裝箱平移設備14上，通過集裝箱平移設備14運到指定位置，集裝箱平移設備14在堆場外運行，并且運行方向和起重機運行方向垂直。

本發明中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想；同時，對于本領域的一般技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處。綜上所述，本說明書內容不應理解為對本發明的限制。
