本實用新型涉及建筑施工領域，尤其涉及一種用于鋼結構液壓同步提升的鋼絞線導向架。

背景技術：

隨著國民經濟的快速發展以及人民生活水平的日益提高，鋼結構已經廣泛的應用在建筑行業，包括工業廠房、大跨度公共建筑、民用住宅、超高層建筑等。其中“大型構件液壓整體提升技術”在國內大規模地應用于鋼結構施工安裝。

在液壓提升器提升或下降拼裝好的鋼結構結構過程中，其頂部必須預留長出的鋼絞線，如果預留的鋼絞線過多，導致本來就狹小的提升平臺空間更加雜亂，減少操作空間，且鋼絞線為軟性可彎曲結構，若在沒有及時理順鋼絞線，則容易打成死結，對于在提升過程中超出提升器頂端天錨的鋼絞線將運行變長時，將嚴重影響液壓提升器的工作，導致提升施工失敗，后果難以預料，急需一種鋼絞線導向裝置理順鋼絞線。

技術實現要素：

本實用新型的目的是提供一種一種用于鋼結構液壓同步提升的鋼絞線導向架，要解決提升器在工作時預留的鋼絞線過多，導致本來就狹小的提升平臺空間更加雜亂的技術問題；并解決沒有理順的鋼絞線容易打成死結，影響提升器的工作的問題。

為實現上述目的，本實用新型采用如下技術方案：

一種用于鋼結構液壓同步提升的鋼絞線導向架，設在提升梁的頂部，位于提升器一側，其特征在于，包括導向架和導向架底部的導向架支撐架，所述導向架支撐架由兩個并列平行的直角三角架組成，所述直角三角架是由豎向支撐桿、斜向支撐桿和橫向支撐桿組成的三角形架體，所述豎向支撐桿和斜向支撐桿的底部支撐在提升梁上；兩個直角三角架之間通過縱向支撐桿連接成一體；所述導向架固定在導向架支撐架的頂部，位于兩個直角三角架之間，也由兩個并列平行的三角架組成，所述三角架所在平面與導向架支撐架的直角三角架所在平面平行；兩個所述三角架的對應角部分別連接支撐圓管；所述支撐圓管與縱向支撐桿平行，其中一根支撐圓管的兩端分別固定在導向架支撐架的兩根豎向支撐桿之間。

作為本實用新型的優選技術方案，所述豎向支撐桿和斜向支撐桿的底端焊接有鋼板，所述鋼板焊接在提升梁上。

進一步優選的，所述三角架是等腰三角形架或全等三角形架，底邊是102×5、的Q235B圓管，兩個側邊均是80×3、材質為Q235B的圓管，底邊和側邊通過焊接的方式緊固在一起。

進一步的，所述豎向支撐桿、斜向支撐桿、縱向支撐桿和橫向支撐桿均是102×5的Q235B圓管，各個圓管通過焊接的方式緊固在一起。

進一步的，所述導向架的其中一個支撐圓管通過焊接的方式安裝在豎向支撐桿上。

更優選的，所述縱向支撐桿為3~8根。

與現有技術相比本實用新型具有以下特點和有益效果：

（1）本實用新型可就地取材提，使用項目上的廢舊鋼材即可，減少大量物質的消耗，且導向架可反復周轉移動使用，經濟節約。

（2）本實用新型設置在提升梁上，在進行提升作業時，可有效使鋼絞線運行通暢，避免了交叉打結，安裝簡便，經濟效益顯著，可廣泛應用于鋼結構液壓提升安裝工程。

（3）本實用新型底部安裝有鋼板，與現有技術相比本更加平衡穩固，能有效能承擔鋼絞線的重量。

附圖說明

圖1是本實用新型一種用于鋼結構液壓同步提升的鋼絞線導向架具體實例方式的結構示意圖；

圖2是本實用新型一種用于鋼結構液壓同步提升的鋼絞線導向架的結構示意圖；

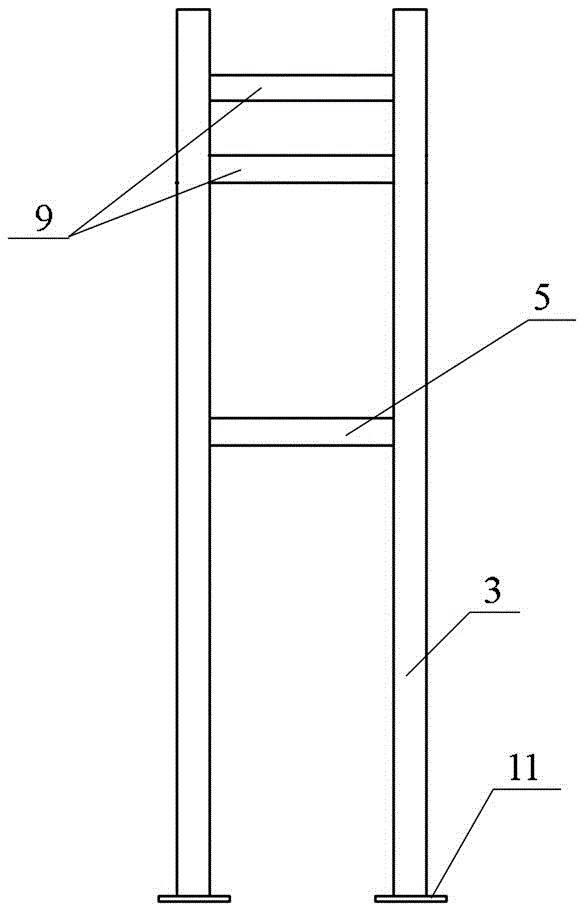

圖3是圖2的右視圖。

附圖標記：1-導向架支撐架；2-導向架；3-豎向支撐桿；4-斜向支撐桿；5-縱向支撐桿； 6-提升器7-提升梁；8-三角架；9-支撐圓管；10-鋼絞線；11-鋼板。

具體實施方式

為使本實用新型實現的技術手段、創新特征、達成目的與功效易于明白了解，下面結合附圖對本實用新型進一步說明。

在此記載的實施例為本實用新型的特定的具體實施方式，用于說明本實用新型的構思，均是解釋性和示例性的，不應解釋為對本實用新型實施方式及本實用新型范圍的限制。除在此記載的實施例外，本領域技術人員還能夠基于本申請權利要求書和說明書所公開的內容采用顯而易見的其它技術方案，這些技術方案包括采用對在此記載的實施例的做出任何顯而易見的替換和修改的技術方案。

本實用新型涉及一種用于鋼結構液壓同步提升的鋼絞線導向架，如圖1~3所示，一種用于鋼結構液壓同步提升的鋼絞線導向架，包括導向架支撐架1和導向架2，導向架支撐架1是由豎向支撐桿3、斜向支撐桿4、縱向支撐桿5和橫向支撐桿12組成，其均是102×5的Q235B圓管，各個圓管通過焊接的方式緊固在一起，縱向支撐桿5為3~8根；豎向支撐桿3緊臨提升器6，是一對平行等長的豎向支撐桿，兩根豎向支撐桿之間有若干根縱向支撐桿5連接，豎向支撐桿3和斜向支撐桿4低端和鋼板11焊接固定；斜向支撐桿4是平行等長的兩根斜向支撐桿，兩根斜向支撐桿一端分別固定在兩根豎向支撐桿3等高處，另一端遠離提升器6支撐在提升梁7上，兩根斜向支撐桿4之間設有若干根縱向支撐桿5；豎向支撐桿3和斜向支撐桿4由若干根橫向支撐桿12通過焊接的方式連接；導向架2包括兩個互為鏡像對稱的三角架8，三角架8是等腰三角架或全等三角架，底邊均是102×5，材質為Q235B的圓管，兩個側邊均是80×3的Q235B圓管，底邊和側邊通過焊接的方式緊固在一起，兩個三角架8的三個角分別由三個平行的支撐圓管9連接；導向架2的其中一個支撐圓管9安裝在導向架支撐架1的上部的兩根豎向支撐桿3之間，導向架2通過焊接的方式安裝在導向架支撐架1的上部。

本實用新型產品具體實施方式：鋼絞線導向架安裝于液壓提升器后方，鋼絞線導向架和提升梁焊接，導向架橫梁高出液壓提升器天錨約1.5～2m，偏離液壓提升器中心5～10cm為宜。穿鋼絞線，即從液壓提升器底部穿入至頂部穿出。應盡量使每束鋼絞線底部持平，每臺液壓提升器頂部預留的鋼絞線應沿導向架朝預定方向疏導，穿好的鋼絞線上端通過夾頭和錨片固定，具體搭設如圖1所示。
