本實用新型涉及輸送裝置技術領域，具體為一種塑鋼網帶輸送機。

背景技術：

輸送裝置是汽車、電子、食品等眾多加工制造業的必要裝置，最常見的輸送裝置包括滾筒傳送裝置。滾筒傳送裝置由并列設置的一系列滾子構成輸送帶，通過電機驅動滾子旋轉，當被傳送工件放置到滾子上時，依靠滾子旋轉產生的動摩擦力驅動工件運動以達到輸送的目的。現有技術的不足之處在于，滾子和工件之間存在動摩擦，輸送過程中滾子與工件之間會發生磕碰問題，由此有可能磕傷工件，同時滾子之間間隙過大不利于輸送尺寸較小物件。

技術實現要素：

本實用新型所要解決的技術問題在于克服現有的技術缺陷，提供一種塑鋼網帶輸送機。

本實用新型所要解決的技術問題采用以下的技術方案來實現：

一種塑鋼網帶輸送機，包括架體，鏈條，輸送網，電機，架體輸送槽兩邊各有一根環形鏈條，兩鏈條之間通過橫桿連接在一起，在架體一端處固定有電機，電機轉軸穿過兩鏈條并帶動鏈條轉動，塑鋼網固定在兩鏈條之間的橫桿上隨鏈條的轉動在水平方向上移動。

在架體兩側面分別以固定方式連接有固定板，固定板上端開有橫向螺紋孔和豎向螺紋孔，橫向螺紋孔與豎向螺紋孔相交于橫向螺紋孔中間位置，豎向螺紋孔內設置有螺栓，導向板一側的螺桿穿過固定板上的橫向螺紋孔并與固定板連接，通過導向板調整在塑鋼網上輸送物件的傳輸方向。

進一步在塑鋼網下方設置矩形水槽，水槽與架體底端固定連接，當輸送物件含有較多水分或者其他液體時，水分或其他液體通過塑鋼網上的網孔流到水槽中，避免了直接滴落到地面上，在水槽一端靠近底部設置出水口并與水龍頭連接，可以方便的將水槽中的水引流出去。

本實用新型的有益效果為：通過在兩根鏈條之間固定塑鋼網，鏈條的轉動帶動塑鋼網運動，避免了物件與滾子之間產生的摩擦，與輸送皮帶相比，該塑鋼網的網孔使其可以輸送含有水分或者其他液體的物體，同時能夠滿足輸送小尺寸物品的需要。

附圖說明

圖1為本實用新型示意圖；

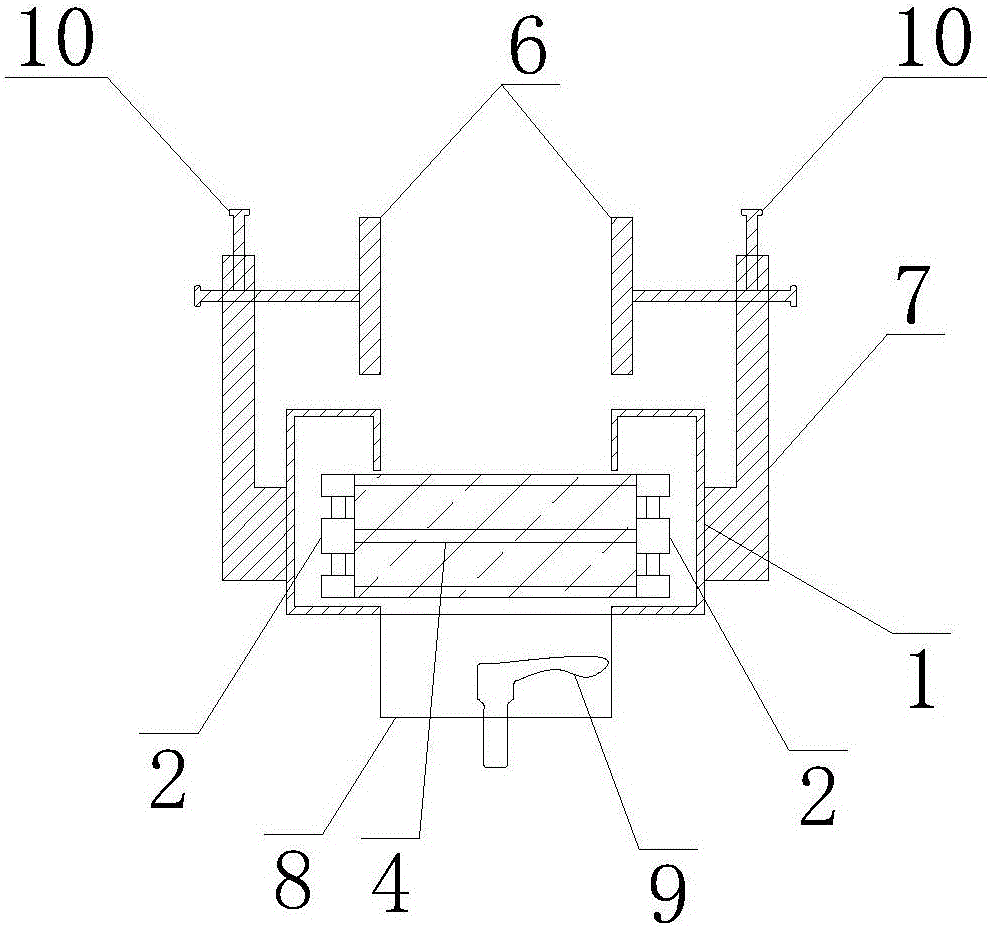

圖2為本實用新型右視圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1、2所示，一種塑鋼網帶輸送機，包括架體1，鏈條2，輸送網4，電機5，架體1輸送槽兩邊各有一根環形鏈條2，兩鏈條2之間通過橫桿3連接在一起，在架體1一端處固定有電機5，電機5轉軸穿過兩鏈條2并帶動鏈條2轉動，塑鋼網4固定在兩鏈條2之間的橫桿3上隨鏈條的轉動在水平方向上移動。

在架體1兩側面分別以固定方式連接有固定板7，固定板7上端開有橫向螺紋孔和豎向螺紋孔，橫向螺紋孔與豎向螺紋孔相交于橫向螺紋孔中間位置，豎向螺紋孔內設置有螺栓10，導向板6一側的螺桿穿過固定板7上的橫向螺紋孔并與固定板7連接，通過導向板6調整在塑鋼網4上輸送物件的傳輸方向。

進一步在塑鋼網4下方設置矩形水槽8，水槽8與架體1底端固定連接，當輸送物件含有較多水分或者其他液體時，水分或其他液體通過塑鋼網4上的網孔流到水槽8中，避免了直接滴落到地面上，在水槽8一端靠近底部設置出水口并與水龍頭9連接，可以方便的將水槽8中的水引流出去。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
