本實用新型涉及電梯領域，具體涉及一種限速器鋼絲繩漲緊系統。

背景技術：

限速器鋼絲繩漲緊系統主要作用是漲緊限速器鋼絲繩，當電梯超速時，可以保證限速器迅速與安全鉗實現聯動，保證乘客的安全。限速器漲緊系統安裝在電梯地坑里面，為了保證電梯正常運行及蹲底時不會與其他部件干涉，應盡量的減小鋼絲繩漲緊系統的安裝高度。現有的限速器鋼絲繩漲緊系統通常采用配重塊懸掛于漲緊輪下面的方案。采用現有方案，由于配重塊安裝在漲緊輪下方，配重塊會占據一定的地坑深度，使?jié)q緊輪安裝位置抬高，由于限速器鋼絲繩與安全鉗提拉臂的連接點需位于漲緊輪中心面靠上，為保證連接可靠，需增加地坑深度，增加安裝難度。

技術實現要素：

本實用新型所要解決的技術問題是提供一種限速器鋼絲繩漲緊系統，其不占用地坑深度，并且運行平穩安全。

為實現上述目的，本實用新型采取的技術方案為：

一種限速器鋼絲繩漲緊系統，包括限速器鋼絲繩漲緊裝置固定導向架和安裝在限速器鋼絲繩漲緊裝置固定導向架上的鋼絲繩漲緊裝置，所述限速器鋼絲繩漲緊裝置固定導向架包括兩個相間水平排列固定在導軌上的導軌連接板，所述兩個導軌連接板的同一端均固定有第一L型彎板，第一L型彎板上均固定有第二L型彎板，第二L型彎板上均固定有長度方向與導軌連接板相平行的U型板，U型板上沿長度方向相間安裝有兩個導輪，兩個U型板上的相鄰的導輪之間的連線構成一矩形，所述鋼絲繩漲緊裝置包括平行排列的前固定板和后固定板，后固定板的兩邊分別與兩側的導輪滾動接觸，前固定板和后固定板下部之間裝配有漲緊輪，前固定板和后固定板上部之間固定有配重塊，配重塊位于限速器鋼絲繩中間，前固定板和后固定板下端之間固定有下固定板，前固定板上安裝有開關撞釘，位于下方的U型板上遠離第二L型彎板的端部固定有用于安裝安全保護開關的固定板。

所述導軌連接板上設有用于固定在導軌上的第一長圓孔，導軌連接板通過導軌壓板及螺栓固定在導軌上。

所述第二L型彎板通過螺栓固定在第一L型彎板上，其中在第二L型彎板一壁上設有用于與第一L型彎板相連接的第二長圓孔。

所述前固定板、后固定板和配重塊通過螺栓固定在一起。

所述前固定板下部開設有用于觀察漲緊輪的長方形孔。

所述下固定板分別通過螺栓與前固定板、后固定板固定連接。

所述導輪通過螺紋軸轉動裝配在U型板上。

本實用新型將配重塊安裝在漲緊輪的上方且位于限速器鋼絲繩中間，不占用地坑空間，與鋼絲繩之間預留一定的距離，不影響限速器鋼絲繩與其它部件的連接，電梯運行時不會與其干涉，既起到了對限速器鋼絲繩的張緊作用，又達到了節省地坑空間的目的，同時鋼絲繩漲緊裝置通過四個導輪裝配在兩個U型板上，四個導輪對漲緊裝置進行限位和導向，其便于安裝，調節方便，且對漲緊裝置固定可靠，確保電梯運行安全。

附圖說明

圖1為本實用新型實施例的結構示意圖；

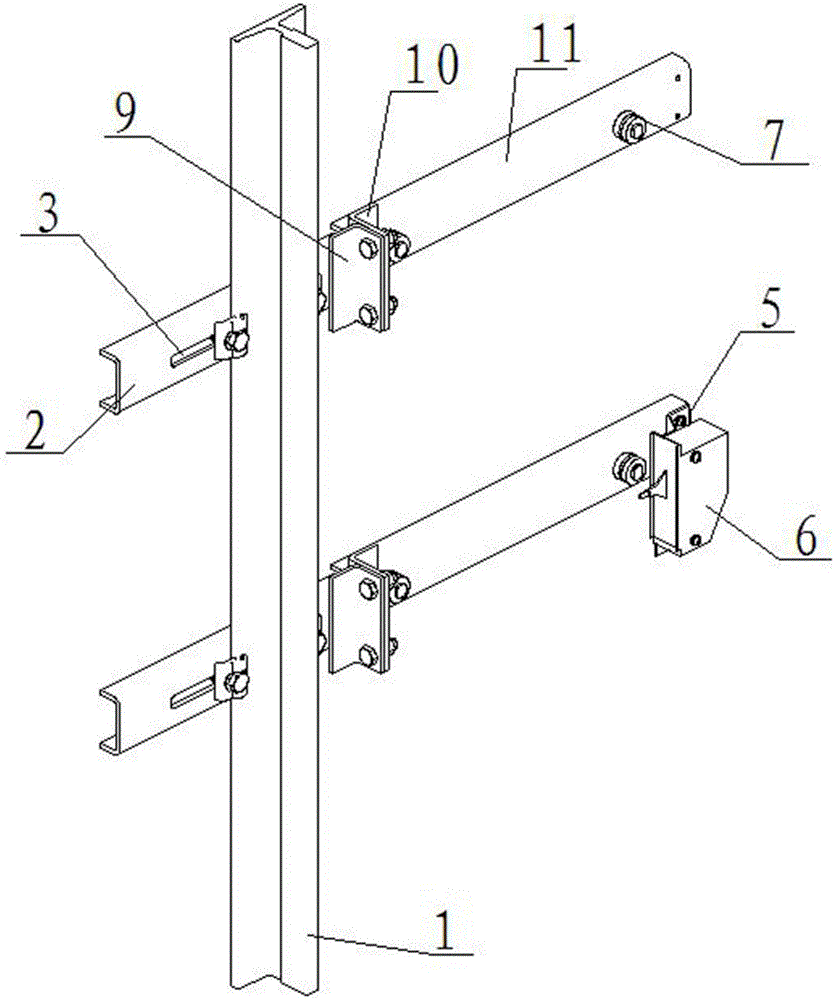

圖2為本實用新型的限速器鋼絲繩漲緊裝置固定導向架的結構示意圖；

圖3為本實用新型的鋼絲繩漲緊裝置的結構示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1-圖3所示，一種限速器鋼絲繩漲緊系統，包括限速器鋼絲繩漲緊裝置固定導向架和安裝在限速器鋼絲繩漲緊裝置固定導向架上的鋼絲繩漲緊裝置，所述限速器鋼絲繩漲緊裝置固定導向架包括兩個相間水平排列固定在導軌1上的導軌連接板2，所述兩個導軌連接板2的同一端均固定有第一L型彎板9，第一L型彎板9上均固定有第二L型彎板10，第二L型彎板10上均固定有長度方向與導軌連接板相平行的U型板11，U型板11上沿長度方向相間安裝有兩個導輪7，導輪通過螺紋軸轉動裝配在U型板上，兩個U型板上的相鄰的導輪之間的連線構成一矩形，所述鋼絲繩漲緊裝置包括平行排列的前固定板4和后固定板12，后固定板12的兩邊分別與兩側的導輪滾動接觸，前固定板4和后固定板12下部之間裝配有漲緊輪13，漲緊輪13通過張緊輪固定軸17轉動裝配在前固定板和后固定板之間，前固定板和后固定板上部之間固定有配重塊14，配重塊14位于限速器鋼絲繩中間，前固定板和后固定板下端之間固定有下固定板15，前固定板上安裝有開關撞釘8，位于下方的U型板上遠離第二L型彎板的端部固定有用于安裝安全保護開關6的固定板5，四個導輪7對漲緊裝置裝置進行限位和導向。

導軌連接板2上設有用于固定在導軌上的第一長圓孔3，導軌連接板2通過導軌壓板及螺栓固定在導軌上，方便導軌連接板2安裝調節，第二L型彎板10通過螺栓固定在第一L型彎板9上，其中在第二L型彎板一壁上設有用于與第一L型彎板相連接的第二長圓孔，方便第二L型彎板安裝調節，U型板通過第一長遠孔和第二長圓孔可以在各個方向進行調節，并通過兩U型板上的四個導輪對漲緊裝置進行限位和導向，其便于安裝，調節方便，且對漲緊裝置固定可靠，確保電梯運行安全。

前固定板、后固定板和配重塊通過螺栓18固定在一起。

前固定板下部開設有用于觀察漲緊輪的長方形孔16，便于觀察漲緊輪的運行情況。

下固定板分別通過螺栓與前固定板、后固定板固定連接。
