本實用新型屬于物料輸送領域，具體涉及一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統。

背景技術：

輸送機歷史較為悠久，中國古代的高轉筒車和提水的翻車，是現代斗式提升機和刮板輸送機的雛形。輸送機是在一定的線路上連續輸送物料的物料搬運機械，又稱連續輸送機。輸送機可進行水平、傾斜輸送，也可組成空間輸送線路，輸送線路一般是固定的。輸送機輸送能力大，運距長，還可在輸送過程中同時完成若干工藝操作，所以應用十分廣泛。

目前刮板輸送機的刮板都是由非常單一的長方塊組成，與刮板輸送機的槽底面的接觸也均是面面接觸，在使用過程中，當刮板變形或與槽底的接觸面磨損后，輸送物料將會滯留在刮板輸送機的槽底，特別是針對水分較高的物料，長期被不能被刮到的部位將越堆越厚，越堆越緊密結實，形成緊貼在刮板輸送機底面的料墊，料墊的形成不僅會加劇刮板的相繼變形，最終還會造成物料無法輸送而導致整個系統停運。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統，包括：鏈?zhǔn)焦伟鍣C(jī)1，移動接收裝置2，板架支撐臺3，控制系統4；所述鏈?zhǔn)焦伟鍣C(jī)1固定安裝在板架支撐臺3上，板架支撐臺3為鍍鋅板結構，其長×寬×厚為（5m～6.5m）×（2m～3m）×（18cm～25cm）；所述控制系統4放置于板架支撐臺3表面一側；所述移動接收裝置2位于鏈?zhǔn)焦伟鍣C(jī)1一側下方。

進一步的，所述鏈?zhǔn)焦伟鍣C(jī)1包括：粉料進口1-1，刮板機固體殼1-2，驅動電機1-3，粉料出口1-4，齒輪鏈條1-5，送料板1-6，防堵傳感器1-7，測速傳感器1-8；其中所述粉料出口1-4位于刮板機固體殼1-2頭部下方；驅動電機1-3位于粉料出口1-4上方，驅動電機1-3與粉料出口1-4之間的距離在20cm～25cm之間；所述防堵傳感器1-7設置于粉料出口1-4內部側壁下方，防堵傳感器1-7高出粉料出口1-4下檐5cm～8cm；所述齒輪鏈條1-5位于刮板機固體殼1-2內部，齒輪鏈條1-5數量為兩條，分別位于刮板機固體殼1-2內部?jī)蓚?cè)，齒輪鏈條1-5通過轉動軸與驅動電機1-3驅動連接；所述送料板1-6均勻分布在兩齒輪鏈條1-5之間，送料板1-6數量在12～15塊之間，兩送料板1-6之間的距離在10cm～15cm之間；所述粉料進口1-1位于刮板機固體殼1-2尾部上方，且與刮板機固體殼1-2貫通連接；所述測速傳感器1-8設置于刮板機固體殼1-2尾部?jī)?nèi)壁下方；刮板機固體殼1-2為矩形結構，刮板機固體殼1-2由防靜電耐腐蝕材料制作而成；

所述驅動電機1-3、防堵傳感器1-7、測速傳感器1-8分別通過導線與控制系統4控制連接。

進一步的，所述齒輪鏈條1-5包括：外耳板1-5-1，內耳板1-5-2，緊固軸1-5-3；所述外耳板1-5-1、內耳板1-5-2均為不銹鋼薄板，其厚度在1.5cm～3cm之間，所述外耳板1-5-1前端與內耳板1-5-2尾端通過緊固軸1-5-3固定連接，所述緊固軸1-5-3為不銹鋼柱，其外徑在5cm～8cm之間。

進一步的，所述移動接收裝置2包括：接料斗2-1，下料位檢測器2-2，上料位檢測器2-3，接料風機2-4，萬象輪2-5，支撐架2-6；其中所述接料斗2-1由鍍鋅薄板無縫焊接制作而成，其厚度在2cm～5cm之間；所述下料位檢測器2-2位于接料斗2-1內部側壁下方，下料位檢測器2-2高出接料斗2-1底面邊沿6cm～10cm；所述上料位檢測器2-3設置于接料斗2-1內部側壁上方，上料位檢測器2-3與接料斗2-1上口邊沿的距離為8cm～12cm；所述接料風機2-4固定安裝在支撐架2-6上，接料風機2-4出風口與接料斗2-1下部貫通連接；所述支撐架2-6為矩形結構，其長×寬×厚為（1.5m～1.8m）×（1.2m～1.5m）×（10cm～15cm）；所述支撐架2-6底部四角設置有萬象輪2-5，萬象輪2-5安裝有剎車裝置；

所述下料位檢測器2-2、上料位檢測器2-3、接料風機2-4分別通過導線與控制系統4控制連接。

本實用新型公開的一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統，其優點在于：

(1) 該裝置結構簡單，自動化程度高，操作簡便；

(2) 該裝置設置有防堵檢測器，實時監測物料運輸狀況，排除故障及時；

(3)該裝置的接料裝置移動方便，應用范圍廣。

本實用新型所述的一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統，自動化程度高，操控簡單，引入故障感應器，排除故障及時，輸送物料效率顯著提高。

附圖說明

圖1是本實用新型中所述的一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統示意圖。

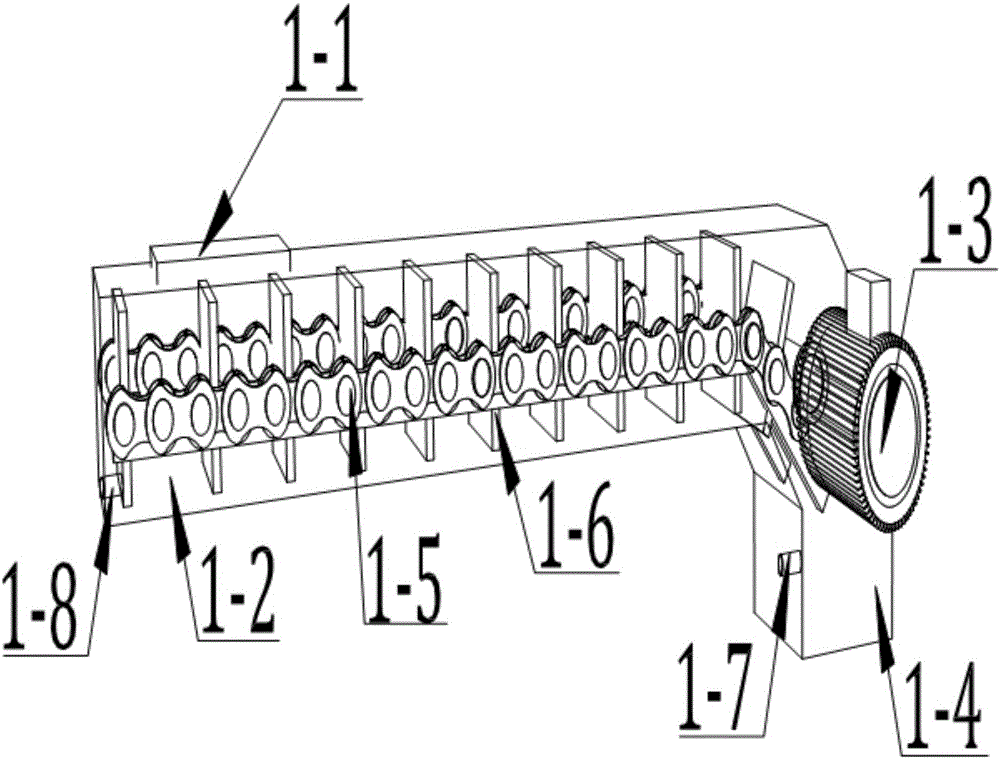

圖2是本實用新型中所述的鏈?zhǔn)焦伟鍣C(jī)結構圖。

圖3是本實用新型中所述的齒輪鏈條結構圖。

圖4是本實用新型中所述的移動接收裝置結構圖。

以上圖1～圖4中，鏈?zhǔn)焦伟鍣C(jī)1，粉料進口1-1，刮板機固體殼1-2，驅動電機1-3，粉料出口1-4，齒輪鏈條1-5，外耳板1-5-1，內耳板1-5-2，緊固軸1-5-3，送料板1-6，防堵傳感器1-7，測速傳感器1-8，移動接收裝置2，接料斗2-1，下料位檢測器2-2，上料位檢測器2-3，接料風機2-4，萬象輪2-5，支撐架2-6，板架支撐臺3，控制系統4。

具體實施方式

下面結合附圖對本實用新型提供的一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統進行進一步說明。

如圖1所示，是本實用新型中所述的一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統示意圖，從圖1中看出，包括：鏈?zhǔn)焦伟鍣C(jī)1，移動接收裝置2，板架支撐臺3，控制系統4；所述鏈?zhǔn)焦伟鍣C(jī)1固定安裝在板架支撐臺3上，板架支撐臺3為鍍鋅板結構，其長×寬×厚為（5m～6.5m）×（2m～3m）×（18cm～25cm）；所述控制系統4放置于板架支撐臺3表面一側；所述移動接收裝置2位于鏈?zhǔn)焦伟鍣C(jī)1一側下方。

如圖2所示，是本實用新型中所述的鏈?zhǔn)焦伟鍣C(jī)結構圖，從圖2或圖1中看出，鏈?zhǔn)焦伟鍣C(jī)1包括：粉料進口1-1，刮板機固體殼1-2，驅動電機1-3，粉料出口1-4，齒輪鏈條1-5，送料板1-6，防堵傳感器1-7，測速傳感器1-8；其中所述粉料出口1-4位于刮板機固體殼1-2頭部下方；驅動電機1-3位于粉料出口1-4上方，驅動電機1-3與粉料出口1-4之間的距離在20cm～25cm之間；所述防堵傳感器1-7設置于粉料出口1-4內部側壁下方，防堵傳感器1-7高出粉料出口1-4下檐5cm～8cm；所述齒輪鏈條1-5位于刮板機固體殼1-2內部，齒輪鏈條1-5數量為兩條，分別位于刮板機固體殼1-2內部?jī)蓚?cè)，齒輪鏈條1-5通過轉動軸與驅動電機1-3驅動連接；所述送料板1-6均勻分布在兩齒輪鏈條1-5之間，送料板1-6數量在12～15塊之間，兩送料板1-6之間的距離在10cm～15cm之間；所述粉料進口1-1位于刮板機固體殼1-2尾部上方，且與刮板機固體殼1-2貫通連接；所述測速傳感器1-8設置于刮板機固體殼1-2尾部?jī)?nèi)壁下方；刮板機固體殼1-2為矩形結構，刮板機固體殼1-2由防靜電耐腐蝕材料制作而成；

所述驅動電機1-3、防堵傳感器1-7、測速傳感器1-8分別通過導線與控制系統4控制連接。

如圖3所示，是本實用新型中所述的齒輪鏈條結構圖，從圖3中看出，齒輪鏈條1-5包括：外耳板1-5-1，內耳板1-5-2，緊固軸1-5-3；所述外耳板1-5-1、內耳板1-5-2均為不銹鋼薄板，其厚度在1.5cm～3cm之間，所述外耳板1-5-1前端與內耳板1-5-2尾端通過緊固軸1-5-3固定連接，所述緊固軸1-5-3為不銹鋼柱，其外徑在5cm～8cm之間。

如圖4所示，是本實用新型中所述的移動接收裝置結構圖，從圖4或圖1中看出，移動接收裝置2包括：接料斗2-1，下料位檢測器2-2，上料位檢測器2-3，接料風機2-4，萬象輪2-5，支撐架2-6；其中所述接料斗2-1由鍍鋅薄板無縫焊接制作而成，其厚度在2cm～5cm之間；所述下料位檢測器2-2位于接料斗2-1內部側壁下方，下料位檢測器2-2高出接料斗2-1底面邊沿6cm～10cm；所述上料位檢測器2-3設置于接料斗2-1內部側壁上方，上料位檢測器2-3與接料斗2-1上口邊沿的距離為8cm～12cm；所述接料風機2-4固定安裝在支撐架2-6上，接料風機2-4出風口與接料斗2-1下部貫通連接；所述支撐架2-6為矩形結構，其長×寬×厚為（1.5m～1.8m）×（1.2m～1.5m）×（10cm～15cm）；所述支撐架2-6底部四角設置有萬象輪2-5，萬象輪2-5安裝有剎車裝置；

所述下料位檢測器2-2、上料位檢測器2-3、接料風機2-4分別通過導線與控制系統4控制連接。

本實用新型所述的一種粉料鏈?zhǔn)焦伟褰恿蠙C(jī)集成控制系統，自動化程度高，操控簡單，引入故障感應器，排除故障及時，輸送物料效率顯著提高。
