本實用新型涉及食品儲存以及真空攪拌技術領域，尤其涉及一種便捷式抽真空裝置及抽真空儲存裝置。

背景技術：

現代生活中，人們對飲食衛生和節能環保的要求越來越高。家庭中，用保鮮薄膜打包食品然后放冰箱冷藏是目前人們普遍采用的食品保鮮和儲存方式。但是這樣的包裝和冷凍保存方法易造成食品水分揮發、味質散發且保質期不長，再者大量丟棄的塑料保鮮膜不但浪費成本，也對人們賴以生存的地球環境造成嚴重的污染和破壞。因此，真空密封包裝成為人們在近年來逐漸認識并接受使用的一種食品包裝儲存方式，它可以很好的解決前述食品水分揮發、味質散發且保質期不長的缺點。

然而，目前市場上出現的真空包裝機器體積較大，因此在制造方面的成本較高，同時，由于其體積龐大占用空間多，因而不便于出門攜帶使用，且不適合在沒有市電的地方(例如戶外)進行使用，故而需要配合市電使用，適用范圍窄且能耗較高，同時也無法與一些容器或者料理機進行配套使用，無法滿足人們的不同使用需求。

技術實現要素：

鑒于現有技術中存在的上述問題，本實用新型的目的在于，提供一種能夠便于攜帶、適用于戶外且能夠與容器配套使用的便捷式抽真空裝置及抽真空儲存裝置。

為了實現上述目的，本實用新型實施方式提供如下技術方案：

本實用新型提供了一種便捷式抽真空裝置，其包括

殼體，其上設有用以連接至待連接容器的第一抽氣口；

微型真空泵，設于所述殼體內，所述微型真空泵包括泵體以及用以驅動泵體運動的電機；

所述泵體包括抽氣嘴以及排氣嘴，所述抽氣嘴管道連接至所述第一抽氣口， 且所述第一抽氣口與所述抽氣嘴及所述泵體內部空間相對密封，以使待連接容器內的氣體經由所述第一抽氣口向所述抽氣嘴進氣；

電路板，設于所述殼體內，且電性連接至所述微型真空泵；以及

電池，設于所述殼體內，并電性連接至所述電路板。

作為上述技術方案的改進，所述殼體上設置有連接凸臺，所述連接凸臺沿朝向待連接容器的方向延伸設置；或者

所述連接凸臺沿朝向所述殼體內部的方向延伸設置；

所述抽氣孔為開設于所述連接凸臺上的通孔。

進一步地，所述連接凸臺外周上設置有用以壓緊于待連接容器的密封件。

作為上述技術方案的改進，所述殼體內還設置有用以支撐固定所述微型真空泵的支撐架，所述支撐架包括多塊支撐板以及開設于所述支撐板上的承載槽，多塊所述支撐板間隔排列設于所述殼體內壁，所述微型真空泵穿設于所述承載槽。

作為上述技術方案的改進，所述電池以及所述電路板均設于所述微型真空泵的同一側，且所述電池與所述電路板之間設置有隔熱片。

作為上述技術方案的改進，所述微型真空泵的相對真空度為-50kpa～-90kpa，所述電機的功率為2W～40W，且所述電機的電壓為3V～36V，以降低能耗。

作為上述技術方案的改進，所述便捷式抽真空裝置還包括緩沖層，所述緩沖層包覆于所述泵體的外周。

作為上述技術方案的改進，所述殼體為圓柱形腔體結構，所述殼體上相對應所述排氣嘴的位置處設置有若干個出氣孔，且若干個所述出氣孔沿所述殼體的中心呈環形排列設置。

作為上述技術方案的改進，所述便捷式抽真空裝置還包括設置在所述殼體上的充電接口以及數據接口，所述充電接口位于所述數據接口的一側。

作為上述技術方案的改進，所述便捷式抽真空裝置還包括設于所述電路板上并與所述電路板電性連接的照明燈、以及設于所述殼體上并與所述電路板電性連接的照明開關，所述殼體上相對應所述照明燈的位置處設置有透光區域，所述照明燈通過所述透光區域透光，所述照明開關用以控制所述照明燈的開啟及關閉。

作為上述技術方案的改進，所述殼體上還設置有電性連接至所述電路板的 音頻輸入接口及控制開關，所述音頻輸入接口用以外接音樂設備，所述控制開關用以控制所述微型真空泵的工作狀態。

作為上述技術方案的改進，所述殼體上還設置有指示裝置，所述指示裝置電性連接至所述電路板以及所述微型真空泵，用以指示所述微型真空泵的工作狀態。

相應地，本實用新型還提供了一種抽真空儲存裝置，所述抽真空儲存裝置包括容器以及如上述的便捷式抽真空裝置，所述便捷式抽真空裝置可拆卸連接于所述容器。

作為上述技術方案的改進，所述抽真空儲存裝置還包括單向閥，所述容器上開設有連通至所述便捷式抽真空裝置的第一抽氣口的第二抽氣口，所述單向閥設于所述第二抽氣口上，用以控制所述第二抽氣口與所述第一抽氣口的連通或閉合。

進一步地，所述第二抽氣口的橫截面形狀為階梯形，包括水平抵接部以及與所述水平抵接部垂直設置的豎直抵接部，所述單向閥包括閥體以及分別延伸于所述閥體相對兩端的第一延伸部和第二延伸部，所述第一延伸部抵接于所述水平抵接部，所述第二延伸部抵接于所述豎直抵接部。

進一步地，所述單向閥采用硅膠材質制成，當所述便捷式抽真空裝置抽真空完成時，所述單向閥受壓變形，以使所述第二抽氣口相對所述第一抽氣口密封。

優選地，所述閥體上開設有至少一個通氣孔；

當所述便捷式抽真空裝置與所述容器連接時，所述閥體的外壁與所述第二抽氣口的內壁之間具有間隙，所述至少一個通氣孔與所述間隙連通，所述容器內的氣體經由所述間隙至所述至少一個通氣孔向所述第一抽氣口進氣；

當所述便捷式抽真空裝置抽真空完成時，所述閥體受壓變形，所述閥體的外壁緊貼于所述第二抽氣口的內壁，此時，所述容器內的氣體停止向所述至少一個通氣孔進氣。

作為上述技術方案的改進，所述容器為杯子，包括具有開口的杯體、設于所述杯體周緣的密封圈以及杯蓋，所述杯蓋封閉所述開口并壓緊所述密封圈，所述杯蓋上開設有所述第二抽氣口，并且所述第二抽氣口連通至所述杯體內；或者

所述容器為袋子。

進一步地，所述杯體的一端用以連接至料理機；或者

所述容器為攪拌容器，其內設有攪拌刀片。

作為上述技術方案的改進，所述容器的容量小于或者等于1.5L。

本實用新型提供的便捷式抽真空裝置及抽真空儲存裝置，與現有技術相比，具有以下有益效果：

(1)使用能耗低。本實用新型便捷式抽真空裝置通過采用微型真空泵，并設置微型真空泵的電機功率為2W～40W，且電機的電壓為3V～36V，從而在確保滿足抽真空的同時，也由于所需的電機功率較低而大大地降低了能耗。

(2)可實現在戶外或其他沒有市電的場合使用。本實用新型通過在便捷式抽真空裝置的殼體內設置電路板和電池，利用電池來對便捷式抽真空裝置進行供電，從而使得該便捷式抽真空裝置能夠應用于停電或戶外其他沒有外接電源的場合對需要抽真空的食物進行抽真空，從而使得所述便捷式抽真空裝置的適用范圍更廣，便于用戶在任意場合下使用。

(3)自重較輕且整體結構緊湊。本實用新型通過將微型真空泵、電路板以及電池均設在殼體內部，因此，整個結構非常緊湊小巧，并且質輕，有利于用戶攜帶。

(4)能夠與容器配套使用。本實用新型通過在所述殼體上設置第一抽氣口用以連接至待連接容器內，從而使得所述便捷式抽真空裝置可與容器配套使用，適用范圍廣，并且大大地提高了用戶的使用便捷性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例提供的便捷式抽真空裝置的分解示意圖；

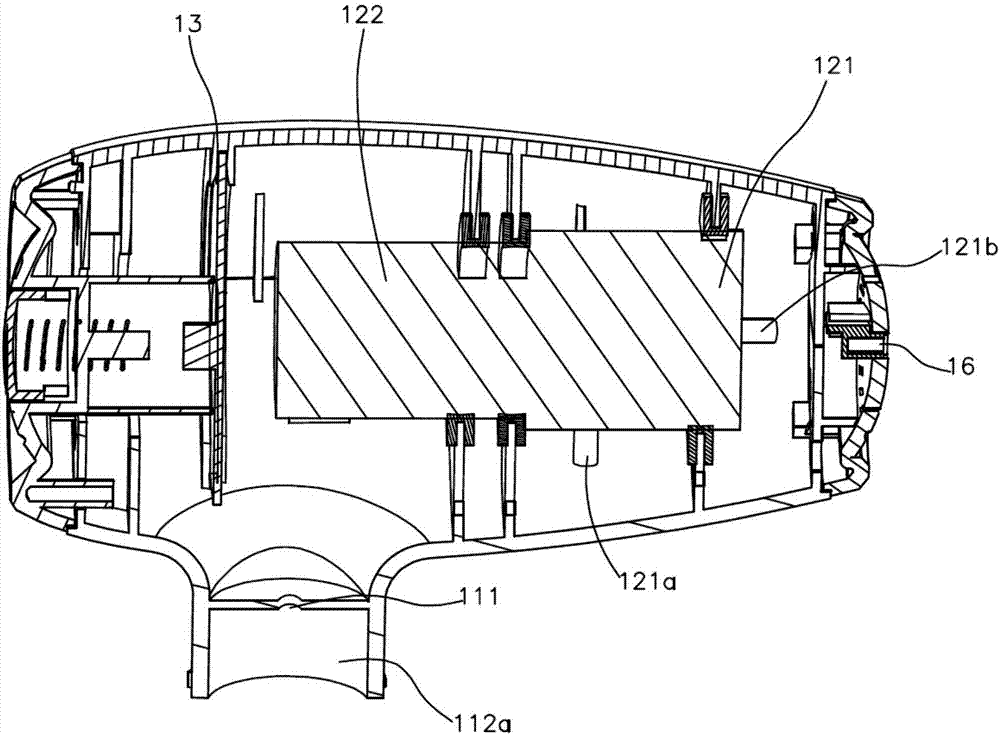

圖2是本實用新型實施例提供的便捷式抽真空裝置的內部剖面圖；

圖3是本實用新型實施例提供的抽真空儲存裝置的裝配示意圖；

圖4是圖3的IV向剖面圖；

圖5是圖4的V向局部放大圖；

圖6是本實用新型實施例提供的單向閥在抽真空前的示意圖；

圖7是本實用新型實施例提供的單向閥在抽真空后的示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

為便于描述，這里可以使用諸如“在…之下”、“在…下面”、“下”、“在…之上”、“上”等空間相對性術語來描述如圖中所示的一個元件或特征與另一個(些)元件或特征的關系。可以理解，當一個元件或層被稱為在另一元件或層“上”、“連接到”或“耦接到”另一元件或層時，它可以直接在另一元件或層上、直接連接到或耦接到另一元件或層，或者可以存在居間元件或層。

可以理解，這里所用的術語僅是為了描述特定實施例，并非要限制本實用新型。在這里使用時，除非上下文另有明確表述，否則單數形式“一”和“該”也旨在包括復數形式。進一步地，當在本說明書中使用時，術語“包括”和/或“包含”表明所述特征、整體、步驟、元件和/或組件的存在，但不排除一個或多個其他特征、整體、步驟、元件、組件和/或其組合的存在或增加。說明書后續描述為實施本實用新型的較佳實施方式，然所述描述乃以說明本實用新型的一般原則為目的，并非用以限定本實用新型的范圍。本實用新型的保護范圍當視所附權利要求所界定者為準。

請一并參閱圖1至圖2，為本實用新型提供的一種便捷式抽真空裝置10，用以對放置有食物的容器進行抽真空，以達到食物保鮮以及延長食物保質期的目的。其中，所述便捷式抽真空裝置10包括殼體11、微型真空泵12、電路板13以及電池(未標示)。所述殼體11設有用以連接至待連接容器的第一抽氣口111，所述微型真空泵12設于所述殼體11內，包括泵體121以及用以驅動所述泵體121運動的電機122。所述泵體121包括抽氣嘴121a以及排氣嘴121b，所述抽氣嘴121a管道連接至所述第一抽氣口111，且所述第一抽氣口111與所述抽氣嘴121a及所述泵體121內部空間相對密封，以使容器內的氣體經由所述第 一抽氣口111向所述抽氣嘴121a進氣。所述電路板13設于所述殼體11內，且電性連接至所述微型真空泵12。所述電池設于所述殼體11內，并電性連接至所述電路板13。本實用新型實施例提供的便捷式抽真空裝置10，可與攪拌機或者儲存容器配套使用來達到真空保存功能，從而保持食物的新鮮口感。同時由于其內置有電池，因此可應用于戶外等沒有市電的場合進行使用，使用范圍廣。具體地，當該便捷式抽真空裝置10與攪拌機配套使用時，可實現在對食物進行攪拌之前先抽真空，確保食物攪拌后的新鮮口感。當該便捷式抽真空裝置10與儲存容器配套使用時，只需對容器內進行抽真空，即可延長食物的保存時間，并保證食物保存后的新鮮口感。

在本實施例中，所述殼體11為圓柱形殼體，且所述殼體11為塑膠件，以具有質輕的優點。所述殼體11包括主殼體112以及與所述主殼體112連接的外殼113，所述微型真空泵12、電路板13以及所述電池均安裝在所述主殼體112內，以使所述便捷式抽真空裝置10的整體結構緊湊且小巧，外觀裝飾效果較佳。所述外殼113與所述主殼體112可采用卡扣連接或螺紋連接的方式，以便于安裝以及拆卸維護。

在本實施例中，所述抽氣嘴121a設于所述泵體121朝向所述第一抽氣口111的一側，以便于所述抽氣嘴121a與所述第一抽氣口111的管道連接。所述排氣嘴121b設于所述泵體121與所述抽氣嘴121a反向或者相鄰的位置，以將所述微型真空泵12抽真空后的氣體經由所述排氣嘴121b排出。優選地，為了便于將氣體排出外界環境，在所述殼體11上相對應所述排氣嘴121b的位置處設置有若干個出氣孔(未標示)，所述若干個出氣孔設于所述殼體11的側面，并沿所述殼體11的中心成環形排列，以將所述微型真空泵12排出的氣體排出之外，還可將所述殼體11內部的熱量經由所述出氣孔散出，實現散熱功能。

在本實施例中，所述第一抽氣口111設于所述主殼體112上。具體地，作為本實用新型的一種實施方式，在所述主殼體112上凸設有一朝向待連接容器的方向延伸設置的連接凸臺112a，所述連接凸臺112a為圓柱形凸臺，所述第一抽氣口111為開設于所述凸臺112a的圓形通孔，并且所述第一抽氣口111連通至所述主殼體112內部。所述連接凸臺112a用以與容器連接，以實現氣體從所述容器內經由所述第一抽氣口111向所述抽氣嘴121a進氣。

作為本實用新型的另一種實施方式，所述連接凸臺112a沿朝向所述殼體11 內部的方向延伸設置，從而與容器連接時，容器可與所述連接凸臺112a凹陷至所述殼體11內部的位置連接，從而實現氣體經由所述第一抽氣口111向所述抽氣嘴121a進氣。

進一步地，為了便于所述連接凸臺112a與待連接容器的密封連接，在所述連接凸臺112a外周上設置有用以壓緊于待連接容器的密封件(未標示)，從而當所述連接凸臺112a與待連接容器連接時，利用所述密封件壓緊于所述連接凸臺112a及所述待連接容器之間的密封作用，能夠使得所述連接凸臺112a與所述待連接容器之間實現密封，從而形成一個封閉的空間，以便于進行抽真空。

進一步地，為了便于所述微型真空泵12在所述殼體11內的安裝，所述殼體11內還設置有用以支撐固定所述微型真空泵12的支撐架114，所述支撐架114包括多塊支撐板114a以及開設于所述支撐板114a上的承載槽114b，多塊所述支撐板114a間隔排列設于所述殼體11內壁，所述微型真空泵12穿設于所述承載槽114b。具體地，所述支撐架114設于所述主殼體112內，在成型時，所述支撐架114可與所述主殼體112一體成型，以便于節省加工工序。

在本實施例中，所述微型真空泵12的相對真空度為-50kpa～-90kpa，從而當所述微型真空泵12的抽氣嘴121a與第一抽氣口111連接對容器進行抽真空時，能夠處于相對真空狀態，以對容器內的食物進行抽真空，以保持食物的新鮮口感。

在本實施例中，所述電機122可為直流電機122，所述電機122的功率采用2W～40W，工作電壓采用DC3V～36V，以降低能耗。具體地，當在戶外時，利用所述電池來進行供電時，由于所述電機122的功率較低，且工作電壓也較低，因此，能夠實現抽真空且降低能耗，大大地降低了在抽真空過程中由于能耗過高而導致所述電池電量耗盡而無法繼續抽真空的幾率。同時，由于所述電機122的能耗較低，因此，能夠延長所述電池的使用時間。優選地，為了進一步降低能耗，延長所述便捷式抽真空裝置10在戶外等沒有市電的場合的使用時間，所述電機122的功率可采用2W、3W、5W或10W，所述電機122的額定工作電壓可為DC4.5V、12V、30V等。可以理解的是，當想要達到快速抽真空的效果時，所述電機122的功率還可采用20W、30W以及40W等。

此外，為了進一步減緩所述微型真空泵12的電機122的震動幅度，所述便捷式抽真空裝置10還包括緩沖層123，所述緩沖層123設于所述微型真空泵12 的外周，從而能夠起到緩沖、減震的效果，減少所述微型真空本12的電機122震動的幅度，有利于提高用戶使用體驗。優選地，所述緩沖層123可為設于所述微型真空泵12外周的硅膠片或者海綿片，以實現其減震緩沖功能。

所述電路板13與所述電池均設于所述微型真空泵12的同一側，且所述電池與所述電路板13之間設置有隔熱片(未標示)，以防止所述電池工作發熱對所述電路板13上的元器件造成高溫損壞的情況。優選地，所述隔熱片可為云母片。可以理解的是，為了便于電路板13以及電池的散熱，還可在所述電路板13以及所述電池上貼設散熱片。通過將所述電路板13以及所述電池設于所述微型真空泵12的同一側，從而能夠使得三者在所述殼體11內部的設置更為緊湊，節省所述殼體11的內部空間，同時，也有利于其三者的電性連接，例如走線設置等，因此，能夠將所述殼體11做的更小，有利于所述便捷式抽真空裝置10的整體體積做小，進而更有利于用戶攜帶的方便性和便捷性。可以理解的是，在其他實施例中，所述電池和所述電路板13還可設置在所述微型真空泵12的不同側。

在本實施例中，為了循環使用，所述電池可為可充電電池，例如鋰電池。從而當停電或者在戶外沒有市電的場合，通過所述電池能夠對所述便捷式抽真空裝置10進行供電。可以理解的是，在其他實施例中，所述電池還可為一般的干電池。

所述便捷式抽真空裝置10還包括設置在所述殼體11上的充電接口(未標示)以及數據接口16，所述充電接口位于所述數據接口16的一側。在本實施例中，所述充電接口以及所述數據接口16均設于所述主殼體112上。所述充電接口可用以連接外接電源，以實現通過外接電源對所述主殼體112內的電池進行充電，同時，也可對所述整個抽真空裝置進行供電。可以理解的是，也可在所述主殼體112上直接設置充電插頭來替代所述充電接口，通過所述充電插頭來與外接電源連接。

所述數據接口16為USB(Universal Serial Bus通用串行總線)接口，從而使得所述便捷式抽真空裝置10能夠連接智能電子設備，例如手機、平板電腦等，從而能夠方便對智能電子設備進行充電，實現充電寶功能，因此，當用戶在外出智能電子設備沒電時無需額外攜帶充電設備，即可實現對設備進行充電，方便用戶使用。同時，所述數據接口16還可用以連接上述的智能電子設備，以進 行數據傳輸。

所述殼體11上還設置有電性連接至所述電路板13的音頻輸入接口(未標示)及控制開關115，所述音頻輸入接口用以外接音樂設備，所述控制開關115用以控制所述微型真空泵12的工作狀態。在本實施例中，所述音頻輸入接口可用以與MP3(Moving Picture Experts Group Audio Layer-3)、手機或者平板電腦等設備連接，從而實現播放MP3、手機或者平板電腦等設備內歌曲的目的，使得所述便捷式抽真空裝置10具有音樂播放功能，為用戶提供一種舒適的音樂氛圍，大大地提高了用戶的使用體驗性。具體地，可在所述殼體11內設有內置揚聲器14，利用所述內置揚聲器14實現將音樂播放出來，故而用戶無需時刻佩戴著耳機，可以避免用戶長時間配帶耳機所帶來的不便。

所述控制開關115設于所述主殼體112的一端端面上，以便于按壓控制。所述控制開關115用以控制所述微型真空泵12的工作狀態，即，當將所述便捷式抽真空裝置10與容器連接時，按壓所述控制開關115，所述微型真空泵12開始工作，所述微型真空泵12的抽氣嘴121a與所述第一抽氣口111連通，所述容器內的氣體經由所述第一抽氣口111向所述抽氣嘴121a進氣，以實現抽真空；當再次按壓所述控制開關115以使其回復原狀時，所述微型真空泵12停止工作，此時，氣體停止從所述第一抽氣口111向所述抽氣嘴121a進氣。采用控制開關115來控制所述微型真空泵12的設計，使得所述抽真空裝置的工作狀態可控。優選地，所述控制開關115可采用硅膠按壓開關或者船型開關等。可以理解的是，在其他實施例中，所述控制開關115還可采用觸控開關。

進一步地，所述殼體11上還設置有指示裝置(未標示)，所述指示裝置電性連接至所述電路板13以及所述微型真空泵12，用以指示所述微型真空泵12的工作狀態。優選地，所述指示裝置可為設于所述主殼體112上的指示燈，當所述微型真空泵12開始工作時，所述指示燈亮燈；當所述微型真空泵12停止工作時，所述指示燈滅燈。利用所述指示裝置的指示作用，能夠便于用戶實時觀察所述微型真空泵12的工作情況。可以理解的是，在其他實施例中，所述指示裝置還可為設于所述主殼體112上的警報器，當所述微型真空泵12進行抽真空完成時，所述指示裝置可發出聲音提醒用戶，從而便于用戶及時關閉所述控制開關115，進一步提高了所述便捷式抽真空裝置10的可控性。

所述便捷式抽真空裝置10還包括設于所述電路板13上并與所述電路板13 電性連接的照明燈(未標示)、以及設于所述殼體11上并與所述電路板13電性連接的照明開關(未標示)，所述殼體11上相對應所述照明燈的位置處設置有透光區域(未標示)，所述照明燈通過所述透光區域透光，所述照明開關用以控制所述照明燈的開啟及關閉。在本實施例中，所述照明燈可優選采用LED燈，所述照明燈用以在野外出行時，在黑暗的環境里充當手電筒提供照明功能，以便于外出用戶的使用。所述照明開關可選用按壓開關或者觸摸開關等。

本實用新型實施例提供的便捷式抽真空裝置10，通過在所述殼體11內設置電池，利用所述電池對所述抽真空裝置進行供電，從而適用于停電或者是在戶外沒有外接電源的場合，大大地提高了抽真空裝置的適用性。同時，通過將所述微型真空泵12、電路板13以及所述電池均安裝于所述殼體11內，因此，使得整個抽真空裝置結構更為緊湊且體積小，有利于提高用戶的攜帶便捷性。此外，利用在所述殼體11上設置所述第一抽氣口111可連接至容器內，從而使得所述便捷式抽真空裝置10能夠與容器配套使用，大大地滿足了用戶的不同使用需求。

請一并參閱圖1、圖3至圖7，為本實用新型實施例提供的一種抽真空儲存裝置100，包括容器20以及如上述的便捷式抽真空裝置10，所述便捷式抽真空裝置10可拆卸連接于所述容器20。所述便捷式抽真空裝置10用以對所述容器20進行抽真空，以保持所述容器20內食物的新鮮度。

優選地，所述便捷式抽真空裝置10可通過螺紋連接或者是卡扣連接的方式與所述容器20連接。

所述容器20上開設有連通至上述第一抽氣口111的第二抽氣口21，以便于氣體能夠經由所述第二抽氣口21向所述第一抽氣口111出氣。在本實施例中，所述便捷式抽真空裝置10上的連接凸臺112a的一端伸入所述第二抽氣口21內。所述容器20的容量小于或者等于1.5L，以便于用戶攜帶的同時，也能夠防止所述容器20的容量過大而增加了所述便捷式抽真空裝置10對所述容器20進行抽真空的時間。即，當所述容器20的容量小于或者等于1.5L時，在所述電機122的功率為2W～40W的情況下，利用所述便捷式抽真空裝置10對所述容器20進行抽真空時，其抽真空的時間為10s～50s，從而實現快速抽真空，節省用戶的使用時間。因此，利用所述便捷式抽真空裝置10對所述容器20進行抽真空時，若所述電機122的功率不變，始終采用2W～40W，則當所述容器20的容量變小 時，其抽真空的時間相應減少，例如，當所述電機122的功率為40w時，所述容器20的容量為100ml～500ml時，抽真空的時間可為10s～20s之間。因此，用戶可根據自己的實際情況選用不同容量的容器。

可以理解的是，所述容器20的容量也可大于1.5L，但此時，采用上述便捷式抽真空裝置10對該容器進行抽真空時，其抽真空的時間則會相應的增加。

所述容器20可為杯子，包括具有開口(未標示)的杯體22、設于所述杯體22周緣的密封圈23以及杯蓋24，所述杯蓋24封閉所述開口并壓緊所述密封圈23，所述杯蓋24上開設有所述第二抽氣口21，并且所述第二抽氣口21連通至所述杯體22內。利用所述密封圈23的密封作用，可防止外界的氣體從所述杯蓋24與所述杯體22的連接處進入，確保所述杯體22內的真空狀態。優選地，所述杯體22內可用以盛放食物，例如新鮮的水果、果汁或湯水等。由于所述杯蓋24與所述杯體22的密封作用，當采用所述抽真空裝置對所述杯體22進行抽真空后，可將所述抽真空裝置與所述杯體22及杯蓋24分離，此時，可將整個容器20當成旅行杯攜帶外出，方便快捷。

進一步地，為了進一步確保所述杯體22與所述杯蓋24的密封性，所述密封圈23可為兩根，所述杯蓋24的橫截面形狀為階梯型，包括平行設置的第一階梯面(未標示)以及第二階梯面(未標示)，所述杯體22的周緣上延伸有一圈臺階(未標示)，其中一根所述密封圈23擠壓于所述臺階221與所述第一階梯面之間，另外一根所述密封圈23擠壓于所述杯體22的上端面與所述第二階梯面之間，以防止外界氣體經由所述杯體22與所述杯蓋24之間的連接處進入，確保所述杯體22的密封效果，進而有利于確保后續的抽真空效果。

優選地，所述杯蓋24可通過螺紋連接的方式與所述杯體22連接，例如，在所述杯蓋24以及杯體22上對應設置螺紋。同理，也可在所述杯蓋24上設置卡扣或扣槽，然后對應在所述杯體22上設置扣槽或卡扣，同時在所述杯蓋24及杯體22上對應設置螺紋，通過所述杯蓋24與所述杯體22的螺紋配合來使得所述杯蓋24上的卡扣或扣槽與所述杯體22上的扣槽或卡扣扣合，以達到所述杯蓋24與所述杯體22連接的目的。采用上述方式，可方便所述杯蓋24與所述杯體22的連接以及分離，從而便于存放食物或者是對所述杯體22及杯蓋24進行清洗。

進一步地，為了便于用戶使用，當將所述便捷式抽真空裝置10與所述容器 20連接時，所述連接凸臺112a與所述杯蓋24上的第二抽氣口21連接，即，所述連接凸臺112a外周上的密封件壓緊于所述連接凸臺112a以及所述第二抽氣口21之間。此外，為了進一步確保密封效果，所述密封件外周上設置有螺紋，所述連接凸臺112a可通過螺紋旋緊于所述第二抽氣口21，從而確保密封效果的同時，也無需在所述連接凸臺112a上額外設置螺紋。

進一步地，為了便于用戶使用，在本實施例中，所述杯蓋24可包括上杯蓋242及下杯蓋241，所述下杯蓋241與所述杯體22連接，所述上杯蓋242與所述下杯蓋241螺紋連接或者卡扣連接，所述第二充氣口21經由所述上杯蓋242貫通至所述下杯蓋241。采用將所述杯蓋24分成上杯蓋242及下杯蓋241的方式，當用戶使用該容器喝果汁或者湯水時，只需打開所述上杯蓋242，此時，所述下杯蓋241依然與所述杯體22連接，用戶可通過所述第二充氣口21將果汁或者湯水倒出、或者是可通過在所述第二充氣口21導入吸管，方便用戶食用，無需將整個杯蓋打開，同時也可減少食物與空氣的接觸面積，保持食物食用口感的新鮮度。

進一步地，所述容器20可為攪拌容器，即，所述容器20內設置有攪拌刀片，此時，可將所述杯體22與攪拌機座配合使用，則可將所述容器20內存放的食物進行攪拌。優選地，在對所述容器20內的食物進行攪拌之前，可采用所述抽真空裝置將所述容器20內的空氣抽取到容器20外，從而使得食物在攪拌之前不易被空氣氧化，進而有利于保持食物的新鮮口感。

此外，在其他實施例中，當所述容器20為杯子時，所述杯體22還可為雙開口杯，即，所述杯體22的兩端均開設有開口，所述杯蓋24封閉所述杯體22的一端開口，所述杯體22的另一端開口用以連接至料理機，即，可將所述杯體22的另一端連接至榨汁機的杯子、或者是攪拌器的杯子，對榨汁機的杯子或者是攪拌器的杯子內部進行抽真空后，再對食物進行榨汁或攪拌，從而保持食物的新鮮口感。

此外，為了便于保存攜帶，所述容器20還可為袋子，例如，具有封口的塑膠袋子或者是敞口的塑料袋。當將所述便捷式抽真空裝置10用以對袋子或者塑料袋進行抽真空時，可在所述連接凸臺112a上連接一些連接管，以便于抽氣，采用袋子的做法，使得所述便捷式抽真空裝置10能夠與不同類型的容器20進行配合使用，從而使得所述便捷式抽真空裝置10的適用范圍更廣，更有利于用 戶選擇使用。

在本實施例中，所述抽真空儲存裝置100還包括單向閥30，所述單向閥30設于所述第二抽氣口21上，用以控制所述第二抽氣口21與上述殼體11的連通或閉合。由于所述單向閥30的設置，使得氣流自所述杯體22內向外側出氣，不允許對杯體22內進氣，從而能夠保持杯體22內的真空狀態。

所述第二抽氣口21的橫截面形狀為階梯形，包括水平抵接部211以及與所述水平抵接部211垂直設置的豎直抵接部212，所述單向閥30包括閥體31以及分別延伸于所述閥體31相對兩端的第一延伸部32和第二延伸部33，所述第一延伸部32抵接于所述水平抵接部211，所述第二延伸部33抵接于所述豎直抵接部212。在本實施例中，所述單向閥30的閥體31設于所述第二抽氣口21內，所述第一延伸部32和第二延伸部33均為延伸于所述閥體31兩端的薄板。利用所述第一延伸部32與所述第二延伸部33分別于所述第二抽氣口21的水平抵接部211及豎直抵接部212抵接，從而能夠將所述單向閥30牢牢地固定在所述第二抽氣口21處。可以理解的是，在其他實施例中，所述第二抽氣口21還可為圓形孔、U形孔等。

在本實施例中，所述單向閥30采用硅膠材質制成，當所述便捷式抽真空裝置10抽真空完成時，所述單向閥30受壓變形，以使所述第一抽氣口111與所述第二抽氣口21實現密封。具體地，在所述閥體31上開設有至少一個通氣孔311，當所述便捷式抽真空裝置10與所述容器20連接時，所述閥體31的外壁與所述第二抽氣口21的內壁之間具有間隙312，此時，所述至少一個通氣孔311與所述間隙連通，所述容器20內的氣體經由所述間隙至所述至少一個通氣孔311向所述第一抽氣口21進氣，從而實現通過所述單向閥30連通所述第二抽氣口21與所述第一抽氣口111，進而便于抽真空工作的進行。(如圖6所示)

如圖7所示，當所述便捷式抽真空裝置10抽真空完成時，由于所述閥體31為硅膠材質，因此容易受壓變形，使得所述閥體31的外壁受壓緊貼于所述第二抽氣口21的內壁，即，所述閥體31的外壁與所述第二抽氣口21的內壁之間不再有所述間隙312，因此，氣體無法經由所述間隙312至所述通氣孔311進氣，則此時，所述容器20內的氣體停止向所述至少一個通氣孔311進氣，從而確保所述容器20內始終保持抽真空后的負壓值，進而確保所述容器20內部沒有外界空氣進入，確保食物保持新鮮口感。

進一步地，為了方便用戶在抽真空后打開所述杯蓋24，所述單向閥30上還設置有排壓結構34，用以將所述杯體22內的壓力排出，以便于用戶打開杯蓋24。優選地，所述排壓結構34為可提拉設于所述單向閥30上的凸起，當用戶需要打開所述杯蓋24時，只需先將所述排壓結構34提起，此時，所述單向閥30受壓變形，所述閥體31的外壁與所述第二抽氣口21的內壁之間具有所述間隙312，氣壓從所述間隙312處向所述至少一個通氣孔311排出，即可實現便捷的打開所述杯蓋24，為客戶使用提供了便利。

進一步地，當將所述杯體22與攪拌機或者榨汁機配合使用時，為了避免攪拌過程中的食物碎屑、泡沫等擋在所述單向閥30的閥腔外部而造成所述第二抽氣口21堵塞的情況，可在所述杯蓋24鄰近所述單向閥30的位置處設置擋片，利用所述擋片阻擋攪拌過程中產生的食物碎屑或泡沫等，從而防止所述單向閥30的閥腔被堵塞，同時也便于后續清洗。優選地，所述擋片可為設于所述杯蓋24外周緣上的環形片狀結構，以防止所述擋片遮擋所述杯蓋24上的第二抽氣口21。

操作時，按下所述控制開關115，所述微型真空泵12開始工作，經由所述抽氣嘴121a對所述容器20內部進行抽氣，當所述容器20內的壓值達到預設的負壓值(-50～-90)kpa時，再次按壓所述控制開關115，所述微型真空泵12停止工作，所述指示裝置發出提醒指示；此時，可將所述便捷式抽真空裝置10與所述容器20分離，所述容器20在所述單向閥30的作用下，仍處于上述的壓值下，即，所述容器20內部處于真空狀態，因此，能夠使得盛放在所述容器20內的食物保持新鮮的口感。

采用將所述便捷式抽真空裝置10與所述容器20配合使用，從而能夠對容器20進行抽真空，方便食物的保存，確保食物的新鮮口感。此外，由于所述容器20與所述便捷式抽真空裝置10為可拆卸連接，因此，當抽真空完成后，可將容器20與便捷式抽真空裝置10分離，因而在外出攜帶時，二者可分開攜帶，減少整個抽真空儲存裝置100裝配在一起的占用空間，進而方便用戶攜帶。

本實用新型提供的便捷式抽真空裝置及抽真空儲存裝置，通過在便捷式抽真空裝置的殼體內設置電路板和電池，利用電池對便捷式抽真空裝置進行供電，從而使得該便捷式抽真空裝置能夠應用于停電或戶外等其他沒有外接電源的場合對需要進行抽真空的食物進行抽真空，從而使得所述便捷式抽真空裝置的適 用范圍更廣；此外，通過在所述殼體上設置所述第一抽氣口用以連接至所述容器，因此，能夠與不同類型的容器進行配套使用，滿足用戶的不同使用需求。

以上所述的實施方式，并不構成對該技術方案保護范圍的限定。任何在上述實施方式的精神和原則之內所作的修改、等同替換和改進等，均應包含在該技術方案的保護范圍之內。
