本實用新型涉及一種服裝機械，特別涉及一種自動推出布匹的服裝機械用放置架，屬于服裝機械技術領域。

背景技術：

服裝在制造過程中，需要大量的布匹進行制造，因此有專門放置布匹的放置架，為了減少占地空間，一般的放置架都設有多層，用來存放布匹，為了方便使用者使用，一般都是將布匹卷繞在布輥上，再將布輥放置在放置架上，由于一布輥的布料非常重，對于放置在放置架最上層的布輥，不方便拿取，由于布匹的重量比較重，需要工作人員拿扶梯攀爬到貨架上取出，操作人員需要很大的力氣才可以將最上層的布輥取出，而且在取出的過程中，容易發生事故，而且拿取布匹的時候比較費時費力，降低工作效率，專利號為CN105129305A申請的一種自動推出布匹的儲物架，在最上層布匹掉落下來時，由于放置架最上層的高度，導致布匹掉落到緩沖件上，由于沖擊力，會彈到地面，造成布匹弄臟，最外層的布料損壞，而且在掉落的過程中，由于其他人誤入，可能會砸到人。

技術實現要素：

本實用新型要解決的技術問題是克服現有的缺陷，提供一種自動推出布匹的服裝機械用放置架，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供一種自動推出布匹的服裝機械用放置架，包括放置架，所述放置架為多層，所述放置架上設有高層放置板，所述高層放置板上設有第一傳送組件，所述高層放置板的一側設有第二傳送組件，所述第一傳送組件和所述第二傳送組件連接，所述第一傳送組件上設有若干布輥，所述第一傳送組件上方設有第一擋板，所述第二傳送組件上設有第二擋板，所述第一擋板的一端和放置架的側壁連接，另一端和第二擋板的一端連接，所述第二擋板的一端和連接彎管連接，所述連接彎管的一端和所述第二傳送組件連接，所述布輥的兩端放置在所述第一擋板和所述第一傳送組件之間，所述第一擋板和所述第一傳送組件之間的垂直距離以及所述第二擋板和所述第二傳送組件之間的距離均大于所述布輥的直徑。

作為本實用新型的一種優選技術方案，所述第一傳送組件由第一傳送帶、設置在所述第一傳送帶兩端的第一傳動軸和驅動所述第一傳動軸旋轉的旋轉電機組成，所述第二傳送組件由第二傳送帶、設置在所述第二傳送帶兩端的第二傳動軸和驅動所述第二傳動軸旋轉的所述旋轉電機組成。

作為本實用新型的一種優選技術方案，所述放置架側壁上設有控制器，所述控制器和所述旋轉電機電性連接。

作為本實用新型的一種優選技術方案，所述第二傳送帶、所述連接彎管和所述第二擋板形成U形，所述連接彎管內壁設有緩沖墊，所述第二傳送帶和所述連接彎管的連接處放置在放置臺上。

作為本實用新型的一種優選技術方案，所述放置臺的高度為500mm-600mm,所述第二傳送帶和所述第二擋板與所述放置臺頂板之間的夾角為125度-130度。

與現有技術相比本實用新型所達到的有益效果是：本實用新型結構簡單，方便拿取放置架最上層的布料，避免工作人員攀爬，降低勞動強度，減少事故隱患，提高工作效率，減少布匹的損壞。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

圖1是本實用新型整體側視圖；

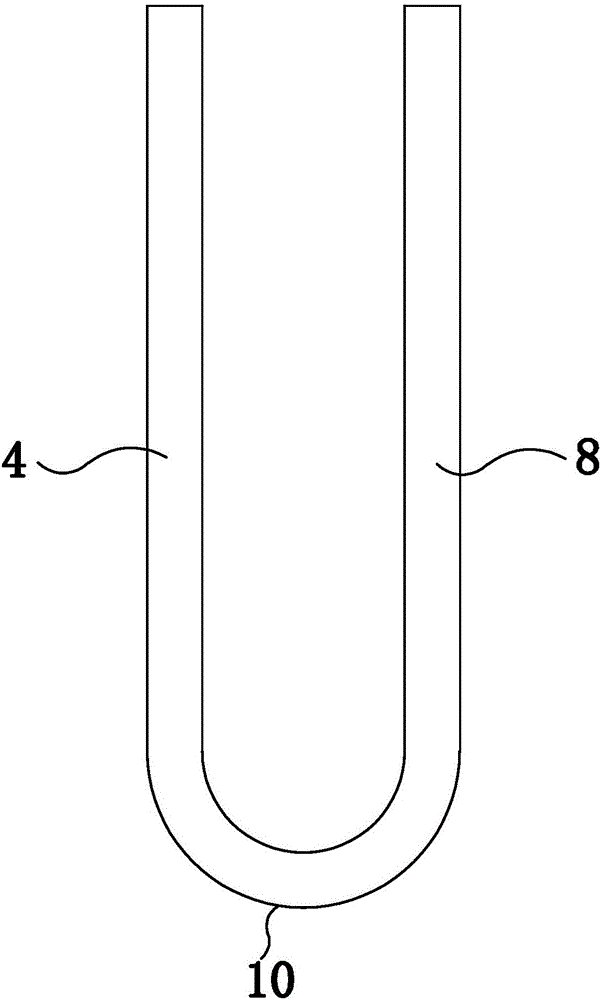

圖2是本實用新型局部結構示意圖；

圖中標號：1、放置架；2、第一傳動軸；3、第一傳送帶；4、第二傳送帶；5、第一擋板；6、第二傳動軸；7、布輥；8、第二擋板；9、放置臺；10、連接彎管；11、控制器；12、高層放置板。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：如圖1-2所示，本實用新型提供一種自動推出布匹的服裝機械用放置架，包括放置架1，放置架1為多層，放置架1上設有高層放置板13，高層放置板13也就是放置架1最上層的放置板，高層放置板13上設有第一傳送組件，高層放置板13的一側設有第二傳送組件，第一傳送組件和第二傳送組件連接，第一傳送組件上設有若干布輥7，第一傳送組件上方設有第一擋板5，第二傳送組件上設有第二擋板8，第一擋板5的一端和放置架1的側壁連接，另一端和第二擋板8的一端連接，第二擋板8的一端和連接彎管10連接，連接彎管10的一端和第二傳送組件連接，布輥7的兩端放置在第一擋板5和第一傳送組件之間，第一擋板5和第一傳送組件之間的垂直距離以及第二擋板8和第二傳送組件之間的距離均大于布輥7的直徑，大于布輥7的距離為20m-25mm。

第一傳送組件由第一傳送帶3、設置在第一傳送帶3兩端的第一傳動軸2和驅動第一傳動軸2旋轉的旋轉電機組成，第二傳送組件由第二傳送帶4、設置在第二傳送帶4兩端的第二傳動軸6和驅動第二傳動軸6旋轉的旋轉電機組成,旋轉電機帶動第一傳動軸2和第二傳動軸6轉動，從而帶動第一傳送帶3和第二傳送帶4的運動。

放置架1側壁上設有控制器11，控制器11和旋轉電機電性連接,控制旋轉電機的啟動和關閉。

第二傳送帶4、連接彎管10和第二擋板8形成U形，連接彎管10內壁設有緩沖墊，第二傳送帶4和連接彎管10的連接處放置在放置臺9上，避免布輥7在傳送過程中從傳送帶上直接掉落下來。

放置臺9的高度為500mm-600mm,第二傳送帶4和第二擋板8與放置臺9頂板之間的夾角為125度-130度。

具體的，使用時，布輥7的兩端放置在擋板5和第一傳送組件之間，第一通過操作控制器11，控制器11控制旋轉電機旋轉，帶動第一傳動軸2和第二傳動軸6轉動，從而帶動第一傳送帶3和第二傳送帶4轉動，從而布輥7隨著第一傳送帶4運動向前運動，到達第一傳送組件和第二傳送組件連接處，隨之布輥7的兩端進入到第二傳送帶4和第二擋板8之間，隨著第二傳送帶4運動，直到高層放置板13上的布輥7全部傳送下來，關閉旋轉電機，將布輥7的兩端傾斜適當?shù)慕嵌龋涂梢詫⒉驾?取出，在布匹的傳送過程中，減少對布匹的損害，避免布匹掉落到地面。

該種服裝機械用放置架，本實用新型結構簡單，方便拿取放置架1最上層的布料，避免工作人員攀爬，降低勞動強度，減少事故隱患，提高工作效率，減少布匹的損壞。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
