本實用新型涉及一種日常生活用品領域，尤其是一種便攜式旅行套裝茶具包裝盒。

背景技術：

對于外出旅行人員，特別是多人一起外出旅行乘坐火車或在出差住地一起商談有關事宜時，常常需要喝茶，一般都是各自配備茶葉和茶具進行喝茶，然而，市面上的茶具包裝都比較簡陋，做工比較差，不方便攜帶，而且也不能方便攜帶食物。

技術實現要素：

本實用新型要解決上述現有技術的缺點，提供一種能夠便于組合茶具包裝及攜帶的包裝盒、并且也能方便攜帶食物，滿足了人們便于對組合茶具進行包裝及攜帶，而且能同時攜帶食物的需求。

本實用新型解決其技術問題采用的技術方案：這種便攜式旅行套裝茶具包裝盒，包括提拿件，提拿件包括支撐板及固定在支撐板上的提手，支撐板上開有擱放槽，擱放槽內擱放有儲物盒，儲物盒的頂面固定有把儲物盒頂面分割成內外兩側的圍欄一，儲物盒的上方設有茶具儲存盒，茶具儲存盒的底部開有凹槽一，凹槽一配合在圍欄一處，茶具儲存盒的頂面固定有把茶具儲存盒頂面分割成內外兩側的圍欄二，茶具儲存盒內放置有組合茶具放置架，組合茶具放置架內放置有茶巾，茶具儲存盒的頂部設有蓋板,蓋板的大小與儲物盒的圍欄一頂面內側或茶具儲存盒的圍欄二頂面內側相匹配，蓋板擱放在茶具儲存盒的頂面內側處，蓋板的頂面上開有凹槽二，凹槽二處開有濾孔，茶具儲存盒上設有能蓋合住茶具儲存盒開口的端蓋，端蓋配合在茶具儲存盒的圍欄二頂面外側處。這里儲物盒的作用是，用于儲存食物，便于野餐；這里茶具儲存盒及組合茶具放置架的作用是，用于放置組合茶具；這里茶巾的作用是，用于喝茶時，把茶杯放置在茶巾處，用于吸釋茶杯抖動而灑落的茶水；這里蓋板的作用是，用于蓋合住茶具儲存盒，并且可以把蓋板和儲物盒結合一起形成茶托，用于喝茶時，用于把茶壺放置在蓋板上，倒上熱水，對茶葉洗茶，把都一遍的茶水通過蓋板的濾孔倒入到儲物盒中，用于洗茶器皿之用，這時儲物盒內放置有塑料袋并通過蓋板固定(這時儲物盒中沒有物品)，也可以在儲物盒內刷上一層防水漆；這里端蓋的作用是，起到防塵的作用。

進一步完善，支撐板的底面四角固定有橡膠墊。這里橡膠墊的作用是，減緩包裝盒與地面的碰撞力度，從而可以達到輕拿輕放的效果。

進一步完善，擱放槽上開有通孔一，蓋板上開有便于蓋板拿取的通孔二。這里通孔一的作用是，可以減小包裝盒的重量；這里通孔二的作用是，便于方便拿起蓋板。

進一步完善，儲物盒內放置有保溫包，保溫包內設有若干通過粘扣固定在保溫包內壁的冰袋。這里保溫包的作用是，用于儲存食物，提高食物的新鮮度；這里冰袋的作用是，夏天時，用于食物保鮮的作用，并且冰袋通過粘扣可拆卸的固定在保溫包的內壁，從而方便冰袋的拆卸，冰袋可以方便的放置到冰箱中進行制冷結冰，從而可以再次被利用。

進一步完善，提手包括橫桿及設在橫桿左右兩端的豎桿，橫桿的左右端都開有一組沉頭孔一，各豎桿的頂部都開有與沉頭孔一大小位置匹配的盲孔一，沉頭孔一處安裝有與盲孔一配合的塑料膨脹套一，塑料膨脹套一處擰緊有木螺釘一；支撐板包括四塊連接塊一，各連接塊一的兩側邊都為斜邊一，各斜邊一的斜面上都開有插接槽一，相鄰連接塊一通過插接在插接槽一處的連接片一插接一起，連接塊一的底部兩側都開有穿過插接槽一的沉頭孔二，連接片一上開有一對分別與兩相鄰沉頭孔二配合的通孔二，沉頭孔二處安裝有穿過通孔二的塑料膨脹套二，塑料膨脹套二上擰緊有木螺釘二；兩豎桿的底部分別放置在兩側連接塊一的頂面中部處，連接塊一的中部處開有一組沉頭孔三，兩豎桿的底部開有與沉頭孔三大小位置匹配的盲孔二，沉頭孔三內安裝有塑料膨脹套三，塑料膨脹套三上擰緊有木螺釘三。這里提手與支撐板通過拼接的固定方式，可以實現大規模機械化切割加工生產，從而可以降低生產成本，而且通過塑料膨脹套及木螺釘?shù)慕Y(jié)合緊固，可以使提手與支撐板強度更高，也便于對提手及支撐板進行維修，不用膠水粘固更加的環保。

進一步完善，儲物盒包括四塊連接塊二，各連接塊二之間設有支撐板一，各連接塊一的兩側邊都為斜邊二，各連接塊二的內側邊都開有插接槽二，支撐板一的四角都固定有延伸板一，各斜邊二的斜面上都開有插接槽三，當四塊連接塊二通過斜邊二拼接一起時，支撐板一的各側邊分別插接在插接槽二處，延伸板一插接在插接槽三上，各斜邊二的斜面上都開有一組上下分布的插接槽四，兩相鄰連接塊二的插接槽四處插接有使兩相鄰連接塊二連接一起的連接片二，連接塊二的底部兩側都開有穿過插接槽三及插接槽四的沉頭孔四，延伸板一及連接片二上都開有一對分別與兩相鄰沉頭孔四配合的通孔四，沉頭孔四處安裝有穿過通孔四的塑料膨脹套四，塑料膨脹套四上擰緊有木螺釘四。這里儲物盒通過拼接的固定方式，可以實現大規模的機械化切割加工生產，從而可以降低生產成本，而且通過塑料膨脹套及木螺釘結合緊固的方式，可以使儲物盒的強度更高，不需要用膠水粘結固定，更加的環保。

進一步完善，茶具儲存盒包括四塊連接塊三，各連接塊三之間設有支撐板二，各連接塊三的兩側邊都為斜邊三，各連接塊三的內側邊都開有插接槽五，支撐板二的四角都固定有延伸板二，各斜邊三的斜面上都開有插接槽六，當四塊連接塊三通過斜邊三拼接一起時，支撐板二的各側邊分別插接在插接槽五處，延伸板二插接在插接槽六上，各斜邊三的斜面上都開有一組上下分布的插接槽七，兩相鄰連接塊三的插接槽七處插接有使兩相鄰連接塊三連接一起的連接片三，連接塊三的底部兩側都開有穿過插接槽六及插接槽七的沉頭孔五，延伸板二及連接片三上都開有一對分別與兩相鄰沉頭孔五配合的通孔五，沉頭孔五處安裝有穿過通孔五的塑料膨脹套五，塑料膨脹套五上擰緊有木螺釘五。這里茶具儲存盒通過拼接的固定方式，不僅可以實現大規模的機械化切割加工生產，從而可以降低生產成本，而且通過塑料膨脹套及木螺釘結合緊固的方式，可以使茶具儲存盒的強度更高，不需要用膠水粘結固定，更加的環保。

進一步完善，蓋板包括四塊連接塊四，各連接塊四之間設有連接板一，各連接塊四的兩側邊都為斜邊四，各連接塊四的內側邊都開有插接槽八，連接板一的四角都固定有延伸板三，各斜邊四的斜面上都開有插接槽九，當四塊連接塊四通過斜邊四拼接一起時，連接板一的各側邊分別插接在插接槽八處，延伸板三插接在兩相鄰的插接槽九處，連接塊四的底部兩側都開有穿過插接槽九的沉頭孔六，延伸板三上開有一對分別與兩相鄰沉頭孔六配合的通孔六，沉頭孔六處安裝有穿過通孔六的塑料膨脹套六，塑料膨脹套六上擰緊有木螺釘六。這里蓋板通過拼接的固定方式，不僅可以實現大規模的機械化切割加工生產，從而可以降低生產成本，而且通過塑料膨脹套及木螺釘結合緊固的方式，可以使蓋板的強度更高，不需要用膠水粘結規定，更加的環保。

進一步完善，端蓋包括四塊連接塊五，各連接塊五之間設有連接板二，各連接塊二的兩側邊都為斜邊五，各連接塊五的內側邊都開有插接槽十，連接板二的四角都固定有延伸板四，各斜邊五的斜面上都開有插接槽十一，當四塊連接塊五通過斜邊五拼接一起時，連接板二的各側邊分別插接在插接槽十處，延伸板四插接在兩相鄰的插接槽十一上，連接塊五的底部兩側都開有穿過插接槽十一的沉頭孔七，延伸板四上開有一對分別與兩相鄰沉頭孔七配合的通孔七，沉頭孔七處安裝有穿過通孔七的塑料膨脹套七，塑料膨脹套七上擰緊有木螺釘七。這里端蓋通過拼接的固定方式，可以實現大規模的機械化切割加工生產，從而可以降低生產成本，而且通過塑料膨脹套及木螺釘結合緊固的方式，可以使端蓋的強度更高，不需要用膠水粘結固定，更加環保。

進一步完善，橫桿、豎桿、連接塊一、連接塊二、支撐板一、連接塊三、支撐板二、連接塊四、連接板一、連接塊五、連接板二均為竹料材質。這里竹料設置的作用是，竹材具有生子速度快，環保的特性，通過竹材制作的竹板強度高，生產成本低。

本實用新型有益的效果是：本實用新型結構設計巧妙、合理，利用儲物盒和茶具儲存盒結合的方式，不僅可以方便食物及組合茶具的同時攜帶，而且利用提手，可以輕松對組合茶具及食物進行拿取，并且儲物盒中安裝有保溫包，可以方便對食物的新鮮儲存并進行攜帶，而且提手、支撐板、儲物盒、茶具儲存盒都為利用竹材拼接固定的方式，不僅可以實現大規模的機械化生產、而且成本低、環保、強度也高，值得推廣應用。

附圖說明

圖1為本實用新型的立體圖；

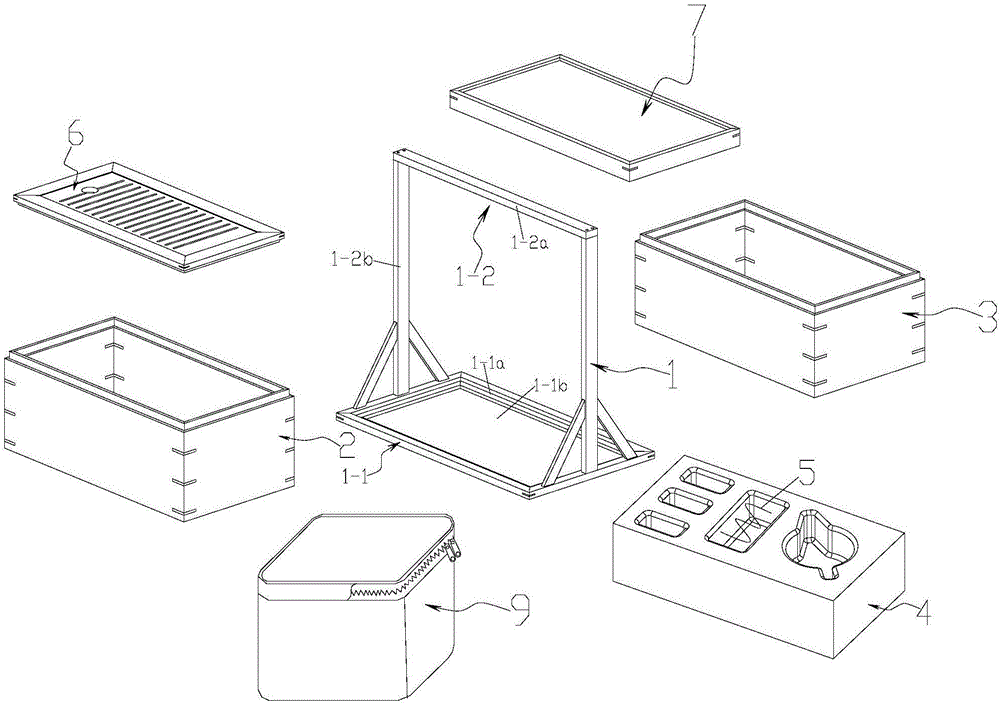

圖2為本實用新型的分解圖；

圖3為圖1的A-A剖面圖；

圖4為本實用新型中支撐板的立體圖及爆炸圖；

圖5為圖4的B-B剖面圖；

圖6為本實用新型中儲物盒的立體圖及爆炸圖；

圖7為圖6的C-C剖面圖；

圖8為本實用新型中茶具儲存盒的立體圖及爆炸圖；

圖9為圖8的D-D剖面圖；

圖10為本實用新型中蓋板的立體圖及爆炸圖；

圖11為圖10的E-E剖面圖；

圖12為本實用新型中端蓋的立體圖及爆炸圖；

圖13為圖12的F-F剖面圖。

附圖標記說明：提拿件1，支撐板1-1，擱放槽1-1a，通孔一1-1b，連接塊一1-1c，斜邊一1a-1c，插接槽一1a-1c，插接槽一1b-1c，沉頭孔二1c-1c，沉頭孔三1d-1c，連接片一1-1d，通孔三1a-1d，塑料膨脹套二1-1e，木螺釘二1-1f，提手1-2，橫桿1-2a，沉頭孔一1a-2a，豎桿1-2b，盲孔一1a-2b，盲孔二1b-2b，塑料膨脹套一1-2c，木螺釘一1-2d，塑料膨脹套三1-3，木螺釘三1-4，儲物盒2，圍欄一2-1，連接塊二2-2，斜邊二2-2a，插接槽三2-2b，插接槽四2-2d，沉頭孔四2-2e，支撐板一2-3，延伸板一2-3a，連接片二2-4，通孔四2-5，塑料膨脹套四2-6，木螺釘四2-7，茶具儲存盒3，凹槽一3-1，圍欄二3-2，連接塊三3-3，斜邊三3-3a，插接槽五3-3b，插接槽六3-3c，插接槽七3-3d，沉頭孔五3-3e，支撐板二3-4，延伸板二3-4a，連接片二3-5，通孔五3-6，塑料膨脹套五3-7，木螺釘五3-8，組合茶具放置架4，茶巾5，蓋板6，凹槽二6-1，濾孔6-2，通孔二6-3，連接塊四6-4，斜邊四6-4a，插接槽八6-4c，插接槽九6-4b，連接板一6-5，延伸板三6-5a，通孔六6a-5a，塑料膨脹套六6-6，木螺釘六6-7，端蓋7，連接塊五7-1，斜邊五7-1a，插接槽十7-1b，插接槽九7-1c，沉頭孔七7-1b，連接板二7-2，延伸板四7-2a，通孔七7a-2a，塑料膨脹套七7-3，木螺釘七7-4，橡膠墊8，保溫包9，冰袋10。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

參照附圖：這種便攜式旅行套裝茶具包裝盒，包括提拿件1，提拿件1包括支撐板1-1及固定在支撐板1-1上的提手1-2，支撐板1-1上開有擱放槽1-1a，擱放槽1-1a內擱放有儲物盒2，儲物盒2的頂面固定有把儲物盒2頂面分割成內外兩側的圍欄一2-1，儲物盒2的上方設有茶具儲存盒3，茶具儲存盒3的底部開有凹槽一3-1，凹槽一3-1配合在圍欄一2-1處，茶具儲存盒3的頂面固定有把茶具儲存盒3頂面分割成內外兩側的圍欄二3-2，茶具儲存盒3內放置有組合茶具放置架4，組合茶具放置架4內放置有茶巾5，茶具儲存盒3的頂部設有蓋板6,蓋板6的大小與儲物盒2的圍欄一2-1頂面內側或茶具儲存盒3的圍欄二3-2頂面內側相匹配，蓋板6擱放在茶具儲存盒3的頂面內側處，蓋板6的頂面上開有凹槽二6-1，凹槽二6-1處開有濾孔6-2，茶具儲存盒3上設有能蓋合住茶具儲存盒3開口的端蓋7，端蓋7配合在茶具儲存盒3的圍欄二3-2頂面外側處。

支撐板1-1的底面四角固定有橡膠墊8。

擱放槽1-1a上開有通孔一(1-1b)，蓋板6上開有便于蓋板6拿取的通孔二6-3。

儲物盒2內放置有保溫包9，保溫包9內設有若干通過粘扣固定在保溫包9內壁的冰袋10。

提手1-2包括橫桿1-2a及設在橫桿1-2a左右兩端的豎桿1-2b，橫桿1-2a的左右端都開有一組沉頭孔一1a-2a，各豎桿1-2b的頂部都開有與沉頭孔一1a-2a大小位置匹配的盲孔一1a-2b，沉頭孔一1a-2a處安裝有與盲孔一1a-2b配合的塑料膨脹套一1-2c，塑料膨脹套一1-2c處擰緊有木螺釘一1-2d；支撐板1-1包括四塊連接塊一1-1c，各連接塊一1-1c的兩側邊都為斜邊一1a-1c，各斜邊一1a-1c的斜面上都開有插接槽一1b-1c，相鄰連接塊一1-1c通過插接在插接槽一1b-1c處的連接片一1-1d插接一起，連接塊一1-1c的底部兩側都開有穿過插接槽一1b-1c的沉頭孔二1c-1c，連接片一1-1d上開有一對分別與兩相鄰沉頭孔二1c-1c配合的通孔三1a-1d，沉頭孔二1c-1c處安裝有穿過通孔三1a-1d的塑料膨脹套二1-1e，塑料膨脹套二1-1e上擰緊有木螺釘二1-1f；兩豎桿1-2b的底部分別放置在兩側連接塊一1-1c的頂面中部處，連接塊一1-1c的中部處開有一組沉頭孔三1d-1c，兩豎桿1-2b的底部開有與沉頭孔三1d-1c大小位置匹配的盲孔二1b-2b，沉頭孔三1d-1c內安裝有塑料膨脹套三1-3，塑料膨脹套三1-3上擰緊有木螺釘三1-4。

儲物盒2包括四塊連接塊二2-2，各連接塊二2-2之間設有支撐板一2-3，各連接塊二2-2的兩側邊都為斜邊二2-2a，各連接塊二2-2的內側邊都開有插接槽二2-2b，支撐板一2-3的四角都固定有延伸板一2-3a，各斜邊二2-2a的斜面上都開有插接槽三2-2c，當四塊連接塊二2-2通過斜邊二2-2a拼接一起時，支撐板一2-3的各側邊分別插接在插接槽二2-2b處，延伸板一2-3a插接在插接槽三2-2c上，各斜邊二2-2a的斜面上都開有一組上下分布的插接槽四2-2d，兩相鄰連接塊二2-2的插接槽四2-2d處插接有使兩相鄰連接塊二2-2連接一起的連接片二2-4，連接塊二2-2的底部兩側都開有穿過插接槽三2-2c及插接槽四2-2d的沉頭孔四2-2e，延伸板一2-3a及連接片二2-4上都開有一對分別與兩相鄰沉頭孔四2-2e配合的通孔四2-5，沉頭孔四2-2e處安裝有穿過通孔四2-5的塑料膨脹套四2-6，塑料膨脹套四2-6上擰緊有木螺釘四2-7。

茶具儲存盒3包括四塊連接塊三3-3，各連接塊三3-3之間設有支撐板二3-4，各連接塊三3-3的兩側邊都為斜邊三3-3a，各連接塊三3-3的內側邊都開有插接槽五3-3b，支撐板二3-4的四角都固定有延伸板二3-4a，各斜邊三3-3a的斜面上都開有插接槽六3-3c，當四塊連接塊三3-3通過斜邊三3-3a拼接一起時，支撐板二3-4的各側邊分別插接在插接槽五3-3b處，延伸板二3-4a插接在插接槽六3-3c上，各斜邊三3-3a的斜面上都開有一組上下分布的插接槽七3-3d，兩相鄰連接塊三3-3的插接槽七3-3d處插接有使兩相鄰連接塊三3-3連接一起的連接片三3-5，連接塊三3-3的底部兩側都開有穿過插接槽六3-3c及插接槽七3-3d的沉頭孔五3-3e，延伸板二3-4a及連接片三3-5上都開有一對分別與兩相鄰沉頭孔五3-3e配合的通孔五3-6，沉頭孔五3-3e處安裝有穿過通孔五3-6的塑料膨脹套五3-7，塑料膨脹套五3-7上擰緊有木螺釘五3-8。

蓋板6包括四塊連接塊四6-4，各連接塊四6-4之間設有連接板一6-5，各連接塊四6-4的兩側邊都為斜邊四6-4a，各連接塊四6-4的內側邊都開有插接槽八6-4c，連接板一6-5的四角都固定有延伸板三6-5a，各斜邊四6-4a的斜面上都開有插接槽九6-4b，當四塊連接塊四6-4通過斜邊四6-4a拼接一起時，連接板一6-5的各側邊分別插接在插接槽八6-4c處，延伸板三6-5a插接在兩相鄰的插接槽九6-4b處，連接塊四6-4的底部兩側都開有穿過插接槽九6-4b的沉頭孔六，延伸板三6-5a上開有一對分別與兩相鄰沉頭孔六配合的通孔六6a-5a，沉頭孔六處安裝有穿過通孔六6a-5a的塑料膨脹套六6-6，塑料膨脹套六6-6上擰緊有木螺釘六6-7。

端蓋7包括四塊連接塊五7-1，各連接塊五7-1之間設有連接板二7-2，各連接板二7-2的兩側邊都為斜邊五7-1a，各連接塊五7-1的內側邊都開有插接槽十7-1b，連接板二7-2的四角都固定有延伸板四7-2a，各斜邊五7-1a的斜面上都開有插接槽十一7-1c，當四塊連接塊五7-1通過斜邊五7-1a拼接一起時，連接板二7-2的各側邊分別插接在插接槽十7-1b處，延伸板四7-2a插接在兩相鄰的插接槽十一7-1c上，連接塊五7-1的底部兩側都開有穿過插接槽十一7-1c的沉頭孔七7-1d，延伸板四7-2a上開有一對分別與兩相鄰沉頭孔七7-1d配合的通孔七7a-2a，沉頭孔七7-1d處安裝有穿過通孔七7a-2a的塑料膨脹套七7-3，塑料膨脹套七7-3上擰緊有木螺釘七7-4。

橫桿1-2a、豎桿1-2b、連接塊一1-1c、連接塊二2-2、支撐板一2-3、連接塊三3-3、支撐板二3-4、連接塊四6-4、連接板一6-5、連接塊五7-1、連接板二7-2均為竹料材質。

本實用新型結構利用儲物盒2和茶具儲存盒3結合的方式，不僅可以方便食物及組合茶具同時攜帶，而且利用提手1-2，可以輕松對組合茶具及食物進行拿取，并且儲物盒2中安裝有保溫包9，可以方便對食物的新鮮儲存并進行攜帶，而且提手1-2、支撐板1-1、儲物盒2、茶具儲存盒3都利用竹材拼接固定而成，不僅可以實現大規模的機械化生產、而且成本低、環保、強度更高；如果需要喝茶時，只需要把蓋板6放置在儲物盒2的頂端(此時保溫包9已經從儲物盒2中拿出，然后把塑料袋放置在儲物盒2處，利用蓋板6壓住塑料袋開口)，然后把茶壺從組合茶具放置架4中拿出，然后把茶巾5、茶杯也拿出，茶巾5攤開在桌面上，茶杯放置在茶巾5處，接著把茶壺放置在蓋板6上，倒入茶葉和熱水，對茶葉進行洗茶，把洗茶的水通過濾孔6-2倒入到位于儲物盒2內的塑料袋中，再次把開水倒入到茶壺中，等一小會兒，茶壺的茶水倒入到茶杯中，即可品茶；該包裝盒方便對組合茶具和食物一同進行攜帶，而且可以利用儲物盒2和蓋板6結合當作茶托，方便喝功夫茶，值得推廣應用。

雖然本實用新型已通過參考優選的實施例進行了圖示和描述，但是，本專業普通技術人員應當了解，在權利要求書的范圍內，可作形式和細節上的各種各樣變化。
