本實用新型屬于一種超級電容器技術領域，具體是涉及到一種超級電容器極片包裝裝置。

背景技術：

極片是超級電容器的重要組成部分，極片質量的好壞直接影響了超級電容器的穩定性和使用壽命。

目前，現有的極片運輸的包裝方式是將極片直接放置于紙箱中，然后將幾個放置了極片的紙箱外部釘入木架。由于極片被直接放置于紙箱中，這種包裝方式在運輸的過程中，極易使極片隨著外力的作用而晃動或者傾倒，導致極片容易被損傷，而極片是超級電容器的關鍵組成部分，極片質量的好壞直接影響了超級電容器的穩定性和使用壽命。

技術實現要素：

本實用新型要解決的技術問題是提供一種超級電容器極片包裝裝置，有效隔離收卷后的極片，方便在同一個紙箱中安裝多個收卷后的極片，減少運輸體積，保證極片在運輸過程中不被損壞。

本實用新型的內容包括紙箱、極片、極片收卷筒、支撐板和支撐筒，極片通過極片收卷筒收卷，極片收卷筒套裝在支撐筒上，支撐筒的兩端設置在支撐板的凹槽內；極片收卷筒兩端設置有套裝在支撐筒上的限位筒，已組裝好的極片、支撐板、支撐筒和限位筒置于紙箱內。

已組裝好的極片、支撐板、支撐筒和限位筒放置于包裝袋內，包裝袋位于紙箱內。

所述包裝袋內填充有惰性氣體。

所述極片上包裹有保鮮膜。

極片的外表面還覆有包裹物。

所述包裹物為珍珠棉。

在支撐板的上下兩端設置有墊板。

本實用新型的有益效果是，本實用新型將多個不同的被收卷了的極片相互隔離的放置于同一個紙箱中，更高效的利用了空間，減少了運輸過程中的體積，本裝置的結構穩定，極片在運輸過程中不易晃動、磕壞、碰撞，極片運輸環境良好。通過采用包裝袋隔離的方式，防水防潮，盡量減少極片受外部環境的不良影響，避免極片在運輸過程中被損壞。

附圖說明

圖1為本實用新型的結構示意圖；

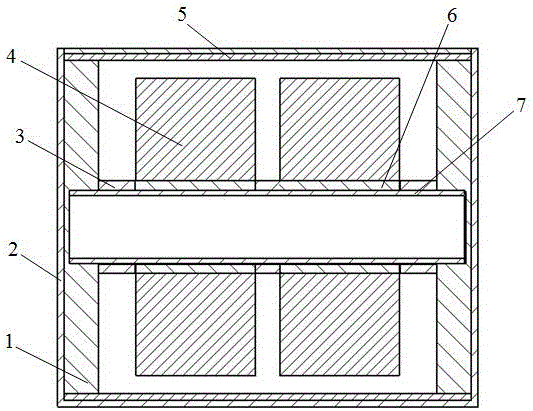

圖2為本實用新型的剖視結構示意圖。

在圖中，1支撐板、2紙箱、3限位筒、4極片、5墊板、6極片收卷筒、7支撐筒。

具體實施方式

如圖1-2所示，本實用新型包括紙箱2、極片4、極片收卷筒6、支撐板1和支撐筒7，極片4通過極片收卷筒6收卷，極片收卷筒6套裝在支撐筒7上，支撐筒7的兩端設置在支撐板1的凹槽內；極片收卷筒6兩端設置有套裝在支撐筒7上的限位筒3，已組裝好的極片4、支撐板1、支撐筒7和限位筒3置于紙箱2內。

已組裝好的極片4、支撐板1、支撐筒7和限位筒3放置于包裝袋內，包裝袋位于紙箱2內。包裝袋用于隔絕灰塵和水汽，包裝袋的材質是塑料。

所述包裝袋內填充有惰性氣體，極片4不易氧化，保存環境更好。

所述極片4上包裹有保鮮膜。

極片4的外表面還覆有包裹物，優選為珍珠棉，包裹物可以保護極片4防水防潮及免受碰撞影響。

在支撐板1的上下兩端設置有墊板5。

本實用新型的包裝方法為：首先通過極片收卷筒6將極片4收卷，先放置工裝上，并取保鮮膜包裹在極片4上，然后再將珍珠棉包裹在保鮮膜的外部，將極片收卷筒6安裝于支撐筒7上，將限位筒3安裝于支撐筒7上，并使其位于極片收卷筒6兩端，將支撐筒7安裝于支撐板1之間，得到未完成包裝件；然后在紙箱2內放入墊板5，將上述未完成包裝件放入紙箱2，蓋上墊板5，密封紙箱2，得到超級電容器極片包裝裝置。

本實用新型的包裝方法中，未完成包裝件放置入紙箱之前，將未完成包裝件放入包裝袋，向包裝袋內填充惰性氣體，密封包裝袋。

本實用新型內部固定有極片4，極片4上包裹有保鮮膜，在保鮮膜的外部包裹有珍珠棉，防止極片4在運輸過程中磕壞。通過在極片收卷筒6兩端，以及極片收卷筒6和支撐板1之間設置限位筒3，防止極片4在運輸過程中晃動、磕壞、碰撞。

本實用新型將裝好的極片4整體放入包裝袋內，包裝可以防水、防潮、防灰塵，在包裝袋內充惰性氣體，可以延長極片4的保質期，使極片4中的活性物質不易氧化；支撐板1的上下分別放置墊板5，墊板5和支撐板1構成剛性空間，方便堆疊和運輸。
