本發明是油庫等危險行業生產、儲藏、運輸、提供集成的重要組成系統。主要運用在石油、油庫、化工廠、煉化行業、加油站及儲存易揮發可燃液體高危行業的倉庫、罐體。更是油庫罐區智能分析控制處理回收預防安全連鎖系統的組成部分。

技術背景

目前世界大多數國家油庫等行業主要是，直接排放，不僅浪費能源，嚴重污染環境。當易燃、易爆氣體在生產、工作區域范圍內得不到疏通會給社會帶來嚴重的安全隱患及嚴重的經濟損失。本發明徹底解決了這些特殊行業的后苦之憂！

油氣回收系統油氣通過空氣動力裝置進行加壓，空氣動力壓縮制冷、利用油氣經過冷凝管快速制冷的方法。解決了油庫等高危行業易燃易爆氣體回收難、污染、損失嚴重的行業問題！突破了行業技術難題。

技術實現要素：

油氣回收系統就是解決油庫灌區隨當?shù)貧夂驕囟鹊淖兓瘹鉁厣撸凸迌?nèi)的原油或成品油，在受環境溫度升高的直接影響下，原油不斷揮發出油氣形成油蒸氣。

在一定時間內就自然聚居形成一定壓力會出現兩種情況：

一種情況：如罐體內的油氣壓力得不到有效回收，時間一長罐體壓力就越高，這樣就可能使罐體增加負荷，如果罐體密封緊閉，罐體的壁厚承受壓力有限，得不到釋放，就有可能產生破例、導致油罐爆炸；

另一情況：如果罐體未達到密封緊閉，罐體的進口或罐體壁的縫隙泄漏流向大氣，污染環境、浪費能源，如泄漏的油氣濃度到達一定值時，如有火星就會產生燃燒瞬間產生爆炸，火星的來源有雷電、人為性、油氣劇烈運動產生撞擊、靜電產生火花；

本油氣回收系統利用了增加罐體內油氣壓力，冷卻回收的自然規律，油氣全變油液后，剩下的余氣經空氣凈化裝置吸再次經空氣凈化材料吸附、過濾、再回收、達標《國家氣體排放標準》、釋放。

當罐體壓力與大氣壓相當?shù)臈l件下、油液達到一定量時傳感器信號反饋給控制單元，由控制單元向開關閥門及空氣動力抽油泵發出命令把油抽回罐中。冷凝管的出口經氣動三通切換閥（9-1），進入高壓罐與儲油罐連接的開關閥（11-1/11-2）上方噴管入口（11-3/11-4）進入高壓罐腔體內（B-1/B-2）。當壓力到達設定值1.2Mpa，三通閥切向另一高壓罐；噴管高度為罐體內部高度的7/8；罐體材料為鋁合金瓶，耐壓30Mpa。冷凝管的盤旋方向是上端口為加壓油氣的入口，下端口為油氣集液體出口；制冷管的盤旋方向是下端口為制冷液為入口，上端口為制冷出口。本系統設計全方位采用防爆、隔離、阻火、等國際先進標準，避免了在生產、制造、現場不確定因因素帶來的安全隱患；

電源供電、控制器電路采用安全栓隔離、電流瞬間保護、光纖通信，可燃?xì)怏w與電路控制器全部隔離達到國際隔爆標準，無靜電，電源或電路之間短路完全做到無火星或高溫發熱等現象；

工作流程原理：

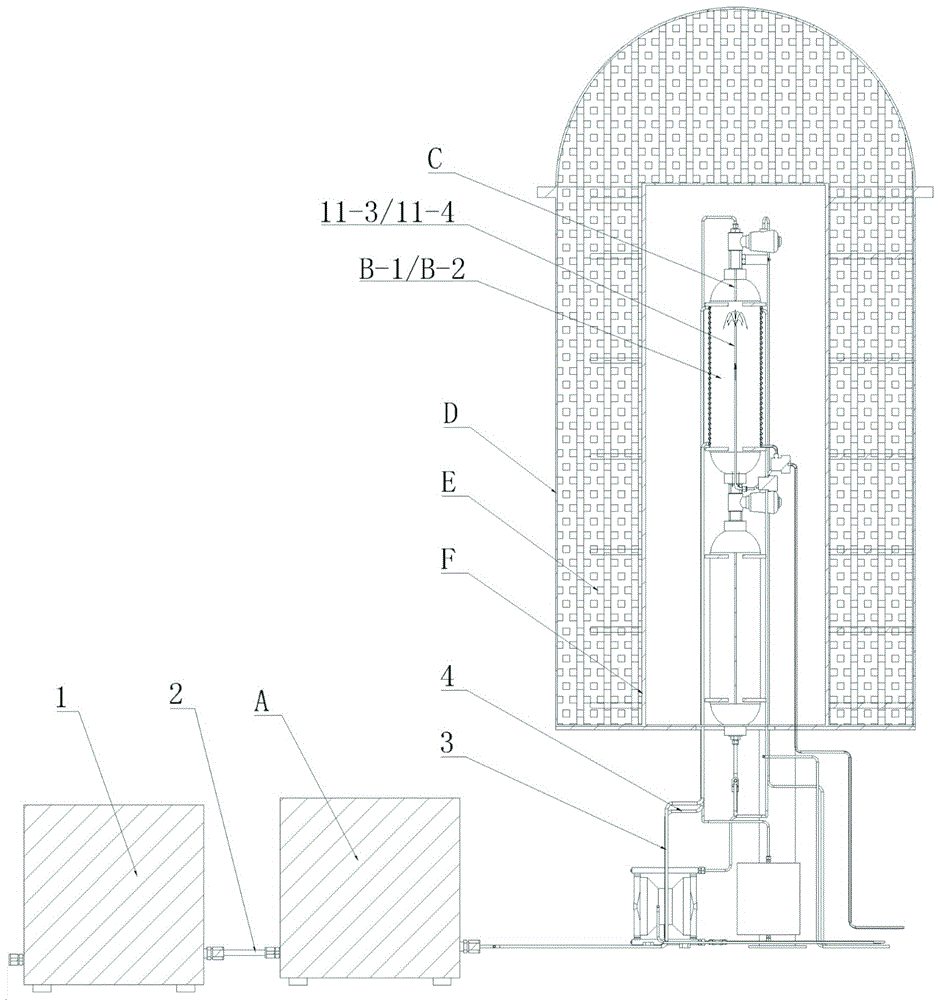

見圖2：氣動制冷壓縮機（A）是由空氣源來為氣動壓縮機供制冷動力。經制冷管與冷凝管并排同步繞行在冷卻高壓灌（B-1/B-2），目的就是利用制冷管為冷凝管提供快速降溫，增長制冷路徑、縮短制冷時間，油氣通過冷凝管后快速冷凝到指定溫度進入冷卻高壓灌中，由空氣增壓泵不斷加壓，使一冷卻高壓灌（B-1）的壓力到達1.2Mpa溫度控制在5°左右經控制器自動把冷凝管切換到另一冷卻高壓罐（B-2）中進行加壓。在（B-2）加壓的時間過程中，就為（B-1）提供了液化的時間及排放余氣的過程。在外殼（D）保溫層（E）的保溫作用下，內膽（F）經溫度傳感器經控制器控制下就完成降溫加壓的氣變液的過程，最后油液流入回收儲油罐（I-1/I-2）中。

當油罐中的油氣壓力大于大氣壓一定值時，啟動空氣增壓泵（G）經過冷凝管（8）抽向冷卻高壓灌（B-1/B-2）當冷卻高壓灌中的氣壓達到1.2Mpa的時候,壓力傳感器（H）把信號反饋給控制單元進行控壓，并相互切換（B-2/B-1）兩個冷卻高壓灌，經過冷卻處理油氣經液化后流入儲油罐（I-1/I-2）經抽油泵（J）抽回油罐中。冷卻高壓灌（B-1/B-2）中的余氣經濾裝置（K）進行過濾后排空。設備實現對油汽的合理冷卻加壓回收處理。

圖1：冷去回收摘要

圖2: 油氣回收冷卻路徑

圖3：油氣冷卻回收路徑 凈化放空

實施方案

實施方案

油氣冷卻回收路徑：-油罐中的油蒸汽通過輸氣管（5）→阻火器（6）→輸氣管（7）→氣動增壓泵（G）→冷凝管（8）→氣動三通切換閥（9-1）→輸氣管（10-1/10-2）→三通接頭一（11-1/11-2）→冷卻高壓灌（B-1/B-2）→三通接頭一（11-1/11-2）→氣動兩通閥（12-1/12-2）→兩通接頭一（13-1/13-2）→噴管（11-3/11-4）→回收儲油罐（I-1/I-2）→兩通接頭二（14-1/14-2）→輸油管（15-1/15-2）→三通接頭二（16）→輸油管（17）→氣動抽油泵（J）→輸氣管（18）返回到油庫中。

氣動抽油泵（J）驅動路徑：空氣動力源（1）→輸氣管（24）→氣動增壓泵（G）。

氣動增壓泵（J）驅動路徑：空氣動力源（1）→輸氣管（25）→氣動抽油泵（J）。

氣動三通切換閥（9-1/9-2）驅動路徑：空氣動力源（1）→輸氣管（26/27）→氣動三通切換閥（9-1/9-2）。

氣動兩通閥（12-1/12-2）驅動路徑：空氣動力源（1）→輸氣管（28）→氣動三通切換閥（9-2）→輸氣管（29-1/29-2）→氣動兩通閥（12-1/12-2）。

氣動兩通閥（12-3/12-4）驅動路徑：空氣動力源（1）→輸氣管（30-1/30-2）→氣動兩通閥（12-3/12-4）。

凈化排放

冷卻高壓灌中的余氣排放路徑：冷卻高壓灌（B-1/B-2）→四通接頭（19-1/19-2）→氣動兩通閥（12-3/12-4）→兩通接頭三（20-1/201-2）→輸氣管（21-1/21-2）→阻火器（22-1/22-2）→空氣凈化裝置（23-1/23-2）→排空。

發明的關鍵點

1.本系統設計全采用防爆、隔離、阻火、等國際標準；

2.電源、控制器采用安全栓、光纖通信，可燃?xì)怏w與電路控制器全部隔離達到國際隔爆標準，無靜電，電源或電路之間短路完全做到無火星或五高溫發熱等現象；

3.采用空氣動力：增壓、壓縮、制冷、油氣經過冷凝管快速制冷、變?yōu)橐后w；

4.制冷管的盤旋方向是下端口為制冷液的入口，上端口為制冷液出口；

5冷凝管的盤旋方向是上端口為加壓油氣的入口，下端口為油氣集液體出口；

6.冷凝管的出口經氣動三通切換閥，進入高壓罐與儲油罐連接的開關閥上方噴管入口進入高壓罐腔體內，當壓力到達設定值，三通閥切向另一高壓罐；

7.特制噴管高度為罐體內部高度的7/8；罐體材料為鋁合金瓶，耐壓30Mpa；

8.采用油氣回收過程中通過增壓泵把油氣向冷卻罐注入油氣，形成高壓，達到液化的最佳壓力；

9.冷卻罐是被制冷管環形盤繞，采用高效保溫隔熱原料；

10.剩余氣經空氣凈化材料吸附、過濾、再回收、釋放。
