本發明涉及輸送機，尤其是一種釀酒廠包裝用酒瓶輸送線。

背景技術：

1、在現代酒類生產中，酒瓶輸送線是生產流程中的關鍵環節。隨著生產規模的不斷擴大和消費者對產品質量要求的日益提高，確保酒瓶在輸送過程中的質量穩定性變得至關重要。

2、傳統的酒瓶輸送線尺寸都是固定的，無法根據不同尺寸的酒瓶進行調節輸送，且也無法對酒瓶進行檢測，無法將不合格的酒瓶剔除。

技術實現思路

1、針對背景技術中提到的技術問題，本發明提供一種釀酒廠包裝用酒瓶輸送線。

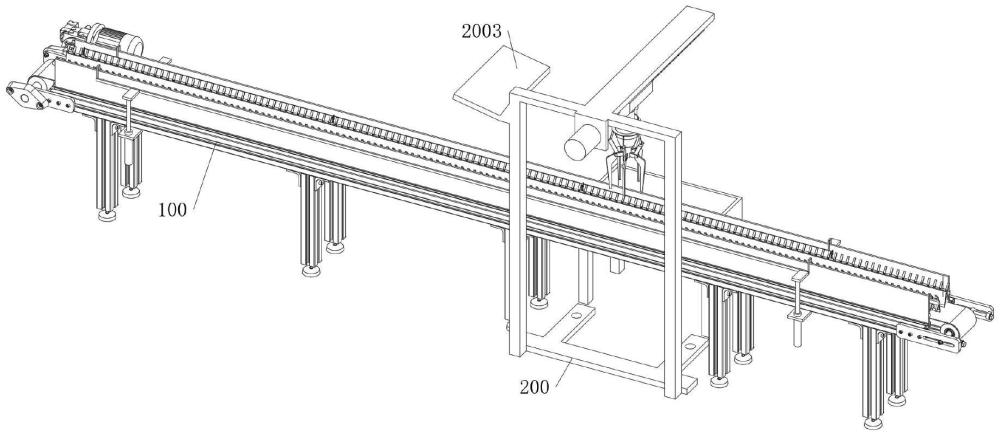

2、本發明所采用的技術方案是：一種釀酒廠包裝用酒瓶輸送線，包括帶式輸送機，所述帶式輸送機的頂部兩個均固定連接有固定板，所述固定板的設有限位板，所述限位板的外部固定連接有連接板，所述連接板的外部固定連接有防護板，所述防護板的外部固定連接有鉸接座，所述鉸接座的外部轉動連接有緩沖條，所述緩沖條的外部固定連接有緩沖板，所述環形板與固定板之間設有緩沖組件，所述限位板與固定板之間設有伸縮調節組件，所述帶式輸送機的外部設有固定架，所述固定架上設有夾持轉運組件，所述固定架的外部還設有酒瓶監測系統。

3、在其中一個實施例中，所述緩沖組件為設置在緩沖板和防護板之間的第一彈簧，所述第一彈簧的兩端分別與緩沖板和防護板連接。

4、在其中一個實施例中，所述緩沖組件還包括第二彈簧，所述固定板的外部固定連接有連接條，所述第二彈簧的一端與連接條固定連接，所述第二彈簧的一端固定連接有第一磁鐵，所述防護板的外部固定對應的第一磁鐵的位置高度連接有第二磁鐵，所述第一磁鐵和第二磁鐵同極相斥設置。

5、在其中一個實施例中，所述伸縮調節組件為設置在限位板和固定板之間的多組連桿，所述連桿相互鉸接，呈現剪叉式結構，所述連桿與對應的限位板以及固定板轉動連接，所述限位板和固定板的外部均固定連接有導軌，所述導軌中滑動連接有滑塊，所述滑塊與對應的連桿轉動連接，所述帶式輸送機的外部固定連接有氣缸，所述氣缸的輸出端固定連接有連接架，所述連接架的一端延伸至固定板的一側且與所述滑塊固定連接。

6、在其中一個實施例中，所述固定架的外部轉動連接有螺紋桿，所述固定架的外部固定連接有電機，所述電機的輸出端與螺紋桿固定連接，所述螺紋桿的外部螺紋連接有螺母塊，所述固定架的外部固定連接有限位桿，所述限位貫穿螺母塊。

7、在其中一個實施例中，所述夾持組件包括固定連接在螺母塊底部的第一電動推桿、固定連接在第一電動推桿輸出端的滑套以及設置在滑套外部的夾持臂，所述滑套的外部套設有滑環，所述滑環的底部鉸接有鉸接桿，所述鉸接桿的一端與夾持臂轉動連接，所述第一電動推桿的輸出端固定連接有安裝座，所述夾持臂與安裝座轉動連接，所述螺母塊的外部固定連接有第二電動推桿，所述第二電動推桿的輸出端與滑環固定連接。

8、在其中一個實施例中，所述酒瓶監測系統由圖像采集單元、數據處理與分析單元、故障診斷與預警單元以及控制與執行單元組成。

9、在其中一個實施例中，所述圖像采集單元包括固定連接在固定架外部的安裝架以及固定連接在安裝架外部的多組工業相機，且根據酒瓶的瓶身的高度h和輸送速度v,相機的安裝角度θ和拍攝區域?qū)挾葁，滿足以下關系：

10、w＝h×tanθ

11、相機的曝光時間texp應根據帶式輸送機的輸送速度進行調整，滿足：

12、

13、對于酒瓶的瓶口和瓶底檢測，在固定板的外部固定連接有面陣相機，對瓶口和瓶底的無盲區拍攝，相機的鏡頭焦距f根據拍攝區域的大小和工作距離d選擇，滿足：

14、

15、所述固定板的外部固定連接有補光燈；

16、設瓶身的反射率為rb,光源的發光強度為is,裂紋處的反射率為rc,

17、根據朗伯余弦定律，瓶身和裂紋處的反射光強度ib和ic分別為：ib＝is×rb×cos45°

18、ic＝is×rc×cos45°

19、使用環形光源，環形光源的內徑din和外徑dout根據瓶口的直徑dn設計，滿足：

20、din＝dn-δd1

21、dout＝dn+δd2

22、其中δd1和δd2為適當?shù)挠嗔俊?/p>

23、在其中一個實施例中，所述數據處理與分析單元包括以下：

24、圖像預處理：

25、首先對采集到的酒瓶圖像進行灰度化處理，將彩色圖像轉換為灰度圖像，采用加權平均法進行灰度化，公式為：

26、gray(x,y)＝0.299×r(x,y)+0.587×g(x,y)+0.114×b(x,y)

27、其中，r(x,y)、g(x,y)、b(x,y)分別為彩色圖像中像素點(x,y)的紅、綠、藍通道值，gray(x,y)為灰度值；

28、接著進行圖像濾波，去除噪聲干擾，采用高斯濾波算法，其濾波核函數為：

29、

30、其中，σ為標準差，根據噪聲的特性和圖像的細節要求選擇合適的σ值；

31、缺陷特征提取與識別：

32、基于深度學習的目標檢測算法對預處理后的圖像進行分析，識別酒瓶的各種缺陷特征，對于瓶身裂紋，通過訓練卷積神經網絡(cnn)模型，使其能夠自動學習裂紋的紋理、形狀和灰度變化特征；

33、設cnn模型的輸入圖像為i,經過多層卷積和池化操作后，得到特征圖f,通過全連接層和分類器，輸出圖像中是否存在裂紋以及裂紋的位置和大小信息；

34、模型的訓練過程采用反向傳播算法，不斷調整網絡的權重和偏置，以最小化預測結果與真實標簽之間的損失函數l,常用的損失函數為交叉熵?fù)p失函數

35、

36、其中，n為樣本數量，yi為真實標簽(0表示無裂紋，1表示有裂紋),為模型的預測輸出；

37、對于瓶口的平整度檢測，通過提取瓶口邊緣的輪廓信息，計算其圓度誤差δc和平面度誤差δp；

38、設瓶口邊緣的實際輪廓點坐標為(xi,yi),通過最小二乘法擬合得到的理想圓方程為(x-a)2+(y-b)2＝r2,則圓度誤差δc可通過以下公式計算：

39、

40、平面度誤差δp通過分析瓶口邊緣在垂直方向上的高度差來確定，將瓶口邊緣等分為m個區間，計算每個區間的平均高度hj,則平面度誤差δp為：

41、δp＝max(hj)-min(hj)

42、根據預設的閾值tc和tp,判斷瓶口是否合格；

43、如果δc>tc或δp>tp,則判定瓶口存在缺陷；

44、所述故障診斷與預警單元包括以下：

45、故障分類與評估：

46、對于每種缺陷類型，建立相應的故障評估模型；

47、對于瓶身裂紋，設裂紋的長度為l,寬度為w,深度為d,根據材料力學和流體力學原理，評估裂紋對酒瓶強度和密封性的影響程度s,公式為：

48、s＝k1×l×w×d+k2×f(l,w,d)

49、其中，k1和k2為經驗系數，f(l,w,d)為一個與裂紋形狀和分布有關的函數，通過實驗數據和模擬分析確定其具體形式；

50、根據s的值將瓶身裂紋故障分為不同的等級，以便采取相應的處理措施；

51、預警機制與信息傳遞：

52、當故障診斷單元檢測到酒瓶存在缺陷時，立即啟動預警機制，根據故障的嚴重程度，通過聲光報警器、顯示屏提示以及向生產管理系統發送報警信息，通知操作人員。

53、在其中一個實施例中，所述控制與執行單元包括以下：

54、帶式輸送機速度調節：

55、根據圖像采集單元的工作狀態和數據處理與分析單元的處理速度，實時調節酒瓶帶式輸送機的速度v；

56、設圖像采集和處理的總時間為ttotal,相鄰兩瓶酒之間的安全間距為ssafe,帶式輸送機的速度滿足：

57、

58、通過調節帶式輸送機的輸送電機的變頻器頻率，控制帶式輸送機的速度，使其與檢測系統的工作節奏相匹配；

59、不合格酒瓶剔除：

60、當故障診斷與預警單元發出不合格酒瓶的信號后，控制與執行單元啟動夾持轉運組件，將不合格酒瓶從帶式輸送機上移除。

61、本發明的有益效果是：與現有技術相比，本發明中，通過伸縮調節組件推動防護板進行左右滑動調節，從而完成距離的調節，從而能夠根據不同尺寸的酒瓶進行輸送，另外通過酒瓶監測系統的設置，能夠?qū)破康耐庥^缺陷進行檢測，當遇到不合格的酒瓶時，能夠通過夾持轉運組件，將酒瓶移動至帶式輸送機的外部，完成剔除。
