本技術涉及儲液容器，特別涉及一種藥材提取液儲液罐。

背景技術：

1、藥材提取液中經常會存在藥材殘渣，存儲藥材提取液一般需要過濾。申請號為202222270633.7的專利文本公開了一種中藥材提取液儲存罐，包括支撐座，設置在所述支撐座上方的濾液罐、以及設置在所述濾液罐一側的儲液罐；所述濾液罐包括濾液罐體和濾液蓋體，設置在所述濾液罐體內部的濾液網，及設置在所述濾液網下方的導液板；濾液罐和儲液罐之間通過管相連接，管安裝有用于抽取中藥材提取液的抽液泵。這種儲液罐需要額外設置抽取濾液罐內藥液的抽液泵，成本較高。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種藥材提取液儲液罐，解決了現有的一種儲液罐需要額外設置抽取濾液罐內藥液的抽液泵，成本較高的問題。

2、根據本實用新型實施例的一種藥材提取液儲液罐，包括：

3、儲液罐本體，內部設置有用于儲存液體的容置腔；

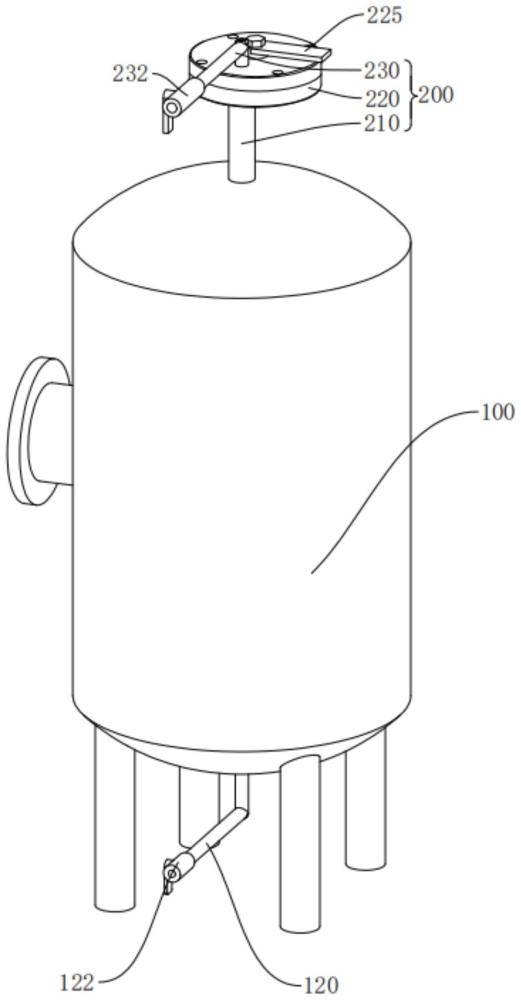

4、濾液裝置，安裝在所述儲液罐本體上方，所述濾液裝置包括連接管、濾液器和進料管，所述濾液器包括底座、濾網和蓋體，所述底座上靠近所述蓋體一側設置有過濾槽，所述蓋體可打開地蓋于所述過濾槽的敞口端，所述濾網設于所述過濾槽內，所述連接管連接所述底座和所述儲液罐本體，所述連接管內設置有連接通道，所述連接通道連通所述過濾槽和所述容置腔，所述進料管連接所述蓋體，所述進料管內設置有進料通道，所述進料通道連通所述過濾槽。

5、根據本實用新型實施例的一種藥材提取液儲液罐，至少具有如下有益效果：

6、藥液沿進料通道進入過濾槽，經過濾網過濾進入連接通道，再進入容置腔儲存。濾液裝置設于儲液罐本體上方，藥液在重力作用下從濾液裝置內流入容置腔，無需單獨設置抽取濾液裝置內藥液的抽液泵，可以節省成本。

7、根據本實用新型的一些實施例，所述連接管連接在所述底座的偏心位置，所述進料管連接在所述蓋體的偏心位置，所述進料管對應所述連接管設置，所述濾網上設置有多個第一濾孔和多個第二濾孔，所述第一濾孔的孔徑大于所述第二濾孔的孔徑，所述濾網可操作地切換至第一位置或第二位置，當所述濾網位于第一位置時，所述連接通道與所述過濾槽的連通處對應所述第一濾孔；當所述濾網位于第二位置時，所述連接通道與所述過濾槽的連通處對應所述第二濾孔。

8、根據本實用新型的一些實施例，所述底座呈圓盤狀，所述過濾槽的橫截面呈圓形，所述濾網呈圓片裝，所述濾網轉動連接在所述過濾槽內。

9、根據本實用新型的一些實施例，所述濾液器還包括轉軸和把手，所述蓋體中部設置有轉孔，所述轉軸穿設于所述轉孔，所述轉軸與所述蓋體轉動連接，所述轉軸一端與所述濾網可拆卸連接，所述把手連接在所述轉軸的另一端。

10、所述轉軸與所述濾網的連接處的橫截面呈方形，所述濾網中部設置有方形孔。所述轉軸與所述把手的連接處的橫截面呈方形，所述把手上設置有方形孔。

11、所述底座上對應所述轉軸位置設置有避位槽，所述轉軸的一端伸入所述避位槽。

12、根據本實用新型的一些實施例，所述蓋體上設置限位環，所述轉軸穿設于所述限位環，所述限位環上設置有限位缺口，所述轉軸上凸出設置有限位凸起，所述限位凸起滑動連接在所述限位缺口內，當所述限位凸起抵接所述限位缺口的一個側壁時，所述濾網位于第一位置；當所述限位凸起抵接所述限位缺口的另一個側壁時，所述濾網位于第二位置。

13、根據本實用新型的一些實施例，所述底座上環形陣列設置有多個第一通孔，所述蓋體上環形陣列設置有多個第二通孔，多個所述第二通孔與多個所述第一通孔一一對應，所述底座和所述蓋體通過螺栓和螺母連接，螺栓穿設于多個所述第一通孔和多個所述第二通孔與螺母連接。

14、根據本實用新型的一些實施例，所述底座上設置有定位環，所述定位環圍繞所述過濾槽設置，所述蓋體上設置有定位槽，所述定位環伸入所述定位槽內。

15、根據本實用新型的一些實施例，所述底座上設置有密封圈，所述密封圈套設在所述定位環外側，所述密封圈抵接所述底座和所述蓋體。

16、根據本實用新型的一些實施例，所述進料管上連接有用于控制所述進料通道開閉的進料閥。儲液管本體上還可以設置人孔、液位計、溫度計、稱重模塊、壓力表和安全閥等附件。

17、根據本實用新型的一些實施例，所述儲液罐本體底壁連接有出料管，所述出料管內設置有連通所述容置腔的出料通道，所述出料管上連接有用于控制所述出料通道開閉的出料閥。

18、本實用新型的附加方面和優點將在下面的描述中部分給出。

技術特征：

1.一種藥材提取液儲液罐，其特征在于，包括：

2.根據權利要求1所述的一種藥材提取液儲液罐，其特征在于，所述連接管連接在所述底座的偏心位置，所述進料管連接在所述蓋體的偏心位置，所述進料管對應所述連接管設置，所述濾網上設置有多個第一濾孔和多個第二濾孔，所述第一濾孔的孔徑大于所述第二濾孔的孔徑，所述濾網可操作地切換至第一位置或第二位置，當所述濾網位于第一位置時，所述連接通道與所述過濾槽的連通處對應所述第一濾孔；當所述濾網位于第二位置時，所述連接通道與所述過濾槽的連通處對應所述第二濾孔。

3.根據權利要求2所述的一種藥材提取液儲液罐，其特征在于，所述底座呈圓盤狀，所述過濾槽的橫截面呈圓形，所述濾網呈圓片裝，所述濾網轉動連接在所述過濾槽內。

4.根據權利要求3所述的一種藥材提取液儲液罐，其特征在于，所述濾液器還包括轉軸和把手，所述蓋體中部設置有轉孔，所述轉軸穿設于所述轉孔，所述轉軸與所述蓋體轉動連接，所述轉軸一端與所述濾網可拆卸連接，所述把手連接在所述轉軸的另一端。

5.根據權利要求4所述的一種藥材提取液儲液罐，其特征在于，所述蓋體上設置限位環，所述轉軸穿設于所述限位環，所述限位環上設置有限位缺口，所述轉軸上凸出設置有限位凸起，所述限位凸起滑動連接在所述限位缺口內，當所述限位凸起抵接所述限位缺口的一個側壁時，所述濾網位于第一位置；當所述限位凸起抵接所述限位缺口的另一個側壁時，所述濾網位于第二位置。

6.根據權利要求1所述的一種藥材提取液儲液罐，其特征在于，所述底座上環形陣列設置有多個第一通孔，所述蓋體上環形陣列設置有多個第二通孔，多個所述第二通孔與多個所述第一通孔一一對應，所述底座和所述蓋體通過螺栓和螺母連接，螺栓穿設于多個所述第一通孔和多個所述第二通孔與螺母連接。

7.根據權利要求1所述的一種藥材提取液儲液罐，其特征在于，所述底座上設置有定位環，所述定位環圍繞所述過濾槽設置，所述蓋體上設置有定位槽，所述定位環伸入所述定位槽內。

8.根據權利要求7所述的一種藥材提取液儲液罐，其特征在于，所述底座上設置有密封圈，所述密封圈套設在所述定位環外側，所述密封圈抵接所述底座和所述蓋體。

9.根據權利要求1所述的一種藥材提取液儲液罐，其特征在于，所述進料管上連接有用于控制所述進料通道開閉的進料閥。

10.根據權利要求1所述的一種藥材提取液儲液罐，其特征在于，所述儲液罐本體底壁連接有出料管，所述出料管內設置有連通所述容置腔的出料通道，所述出料管上連接有用于控制所述出料通道開閉的出料閥。

技術總結
本技術公開了一種藥材提取液儲液罐，屬于儲液容器領域，包括儲液罐本體和濾液裝置，儲液罐本體內部設置有用于儲存液體的容置腔，濾液裝置安裝在儲液罐本體上方，濾液裝置包括連接管、濾液器和進料管，濾液器包括底座、濾網和蓋體，底座上設置有過濾槽，蓋體可打開地蓋于過濾槽的敞口端，濾網設于過濾槽內，連接管連接底座和儲液罐本體，連接管內設置有連接通道，連接通道連通過濾槽和容置腔，進料管連接蓋體，進料管內設置有進料通道，進料通道連通過濾槽。本技術中，濾液裝置設于儲液罐本體上方，藥液在重力作用下從濾液裝置內流入容置腔，無需單獨設置抽取濾液裝置內藥液的抽液泵，可以節省成本。

技術研發人員：陳曙,歐陽習葉,沈帆順,蘇常玉,肖功定,陳潔,彭佳莉
受保護的技術使用者：湖南春光九匯現代中藥有限公司
技術研發日：20240320
技術公布日：2025/3/20
