本技術屬于膠帶加工設備，具體涉及一種膠帶紙管穿管機。

背景技術：

1、膠帶在日常活中已經成為必不可少的生活用品，在膠帶加工完成后，需要用到膠帶分條機來進行分條。分條機對紙管的位置要求非常高，一旦紙管的位置發生偏移，則會導致膠帶與紙管之間不對齊，影響復卷作業，因此需使用穿管機保證穿管精度。

2、現有的穿管機大多通過穿管凹槽和蓋體對紙管進行限位，然后進行穿管，當穿管完成后，紙管套在收卷軸上后，再通過人工將蓋體打開，取出收卷軸，但是該方法只能對特定直徑的紙管進行限位，適用性較差，當紙管直徑縮小時，穿管機對紙管的限位效果變差，在穿管過程中紙管可能出現軸向偏移，另外，穿管機在使用過程中需要頻繁打開和關閉蓋體，還需要人工將穿管完成后從收卷軸上擼下來的膠帶卷搬走，消耗了工人體力，影響生產效率。因此，急需設計一種膠帶紙管穿管機以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種膠帶紙管穿管機，以解決上述背景技術中存在的問題。

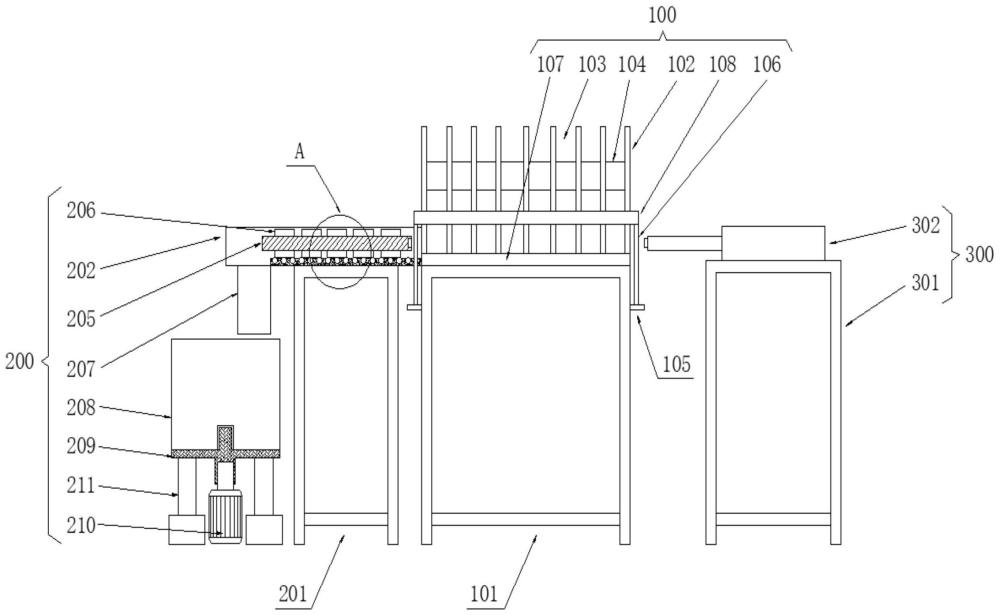

2、為實現上述目的，本實用新型提供如下技術方案：一種膠帶紙管穿管機，包括：

3、穿管機主體，所述穿管機主體包括支架一及固定在支架一頂部的墊塊和穿管底殼，所述支架一的兩側固定有安裝板，所述安裝板的頂部固定有電動伸縮桿一，所述穿管底殼的正上方設有穿管頂蓋，所述電動伸縮桿一的頂端與穿管頂蓋固定連接，所述穿管底殼和穿管頂蓋的內表面設有弧形肋條；

4、送料機構，所述送料機構設置在穿管機主體的一側，所述送料機構包括支架二和固定在支架二頂部的送料槽，所述送料槽的槽底固定有安裝塊，兩個所述安裝塊之間設有輥筒，所述送料槽的一端設有出料管，所述出料管的下方設有儲料桶，所述儲料桶的下方設有支撐板，所述支撐板的下方設有電機和電動伸縮桿二；

5、動力機構，所述動力機構設置在穿管機主體的另一側，所述動力機構包括支架三和固定在支架三頂部的電動伸縮桿三。

6、進一步的，所述墊塊的縱截面為直角梯形，所述墊塊的傾斜面等距固定有若干個擋板，相鄰兩個所述擋板之間分隔有滑槽，所述滑槽內設有若干個紙管。

7、進一步的，所述送料槽內設有收卷軸，所述收卷軸上設有若干個膠帶卷，所述膠帶卷的底部與輥筒相貼合，相鄰兩個所述輥筒的間距小于膠帶卷的寬度。

8、更進一步的，所述收卷軸與電動伸縮桿三的中軸線相重合，且收卷軸與電動伸縮桿三的端部通過同軸連接器連接。

9、更進一步的，所述儲料桶的底部中心處設有凹槽，所述凹槽的外壁與儲料桶的內壁之間的間距不小于膠帶卷的直徑。

10、再進一步的，所述支撐板的頂部中心處設有內嵌于凹槽的凸塊，所述支撐板的底部中心處設有套接于電機輸出軸的連接槽。

11、再進一步的，所述電動伸縮桿三至少設有三個，三個所述電動伸縮桿三環繞電機等距分布。

12、本實用新型的技術效果和優點：該膠帶紙管穿管機設計先進、結構緊湊、使用方便，通過設置電動伸縮桿一帶動穿管頂蓋沿豎直方向運動，能夠自動打開和關閉穿管頂蓋，進而能夠夾緊不同直徑的紙管，通過在穿管底殼和穿管頂蓋的內表面設置弧形肋條，能夠?qū)埞苓M(jìn)一步限位，避免在穿管作業中發生軸向偏移，提高了穿管精度，通過設置支撐板、電機和電動伸縮桿二，能夠帶動儲料桶升降和轉動，減少了存儲膠帶卷時的搬運，有利于節省工人體力，提高生產效率。

技術特征：

1.一種膠帶紙管穿管機，其特征在于，包括：

2.根據權利要求1所述的膠帶紙管穿管機，其特征在于：所述墊塊(1011)的縱截面為直角梯形，所述墊塊(1011)的傾斜面等距固定有若干個擋板(102)，相鄰兩個所述擋板(102)之間分隔有滑槽(103)，所述滑槽(103)內設有若干個紙管(104)。

3.根據權利要求1所述的膠帶紙管穿管機，其特征在于：所述送料槽(202)內設有收卷軸(205)，所述收卷軸(205)上設有若干個膠帶卷(206)，所述膠帶卷(206)的底部與輥筒(204)相貼合，相鄰兩個所述輥筒(204)的間距小于膠帶卷(206)的寬度。

4.根據權利要求3所述的膠帶紙管穿管機，其特征在于：所述收卷軸(205)與電動伸縮桿三(302)的中軸線相重合，且收卷軸(205)與電動伸縮桿三(302)的端部通過同軸連接器連接。

5.根據權利要求3所述的膠帶紙管穿管機，其特征在于：所述儲料桶(208)的底部中心處設有凹槽，所述凹槽的外壁與儲料桶(208)的內壁之間的間距不小于膠帶卷(206)的直徑。

6.根據權利要求5所述的膠帶紙管穿管機，其特征在于：所述支撐板(209)的頂部中心處設有內嵌于凹槽的凸塊，所述支撐板(209)的底部中心處設有套接于電機(210)輸出軸的連接槽。

7.根據權利要求1所述的膠帶紙管穿管機，其特征在于：所述電動伸縮桿三(302)至少設有三個，三個所述電動伸縮桿三(302)環繞電機(210)等距分布。

技術總結
本技術公開了一種膠帶紙管穿管機，包括穿管機主體、送料機構和動力機構，所述穿管機主體包括支架一及墊塊和穿管底殼，所述支架一的兩側固定有安裝板，所述安裝板的頂部固定有電動伸縮桿一，所述穿管底殼的正上方設有穿管頂蓋，所述送料機構包括支架二和送料槽，所述送料槽的一端設有出料管，所述出料管的下方設有儲料桶，所述儲料桶的下方設有支撐板，所述支撐板的下方設有電機和電動伸縮桿二，所述動力機構包括支架三和電動伸縮桿三。該膠帶紙管穿管機設計先進、結構緊湊、使用方便，能夠?qū)埞苓M(jìn)一步限位，避免在穿管作業中發生軸向偏移，提高了穿管精度，減少了存儲膠帶卷時的搬運，有利于節省工人體力，提高生產效率。

技術研發人員：趙滿俊
受保護的技術使用者：太倉煜煜塑膠有限公司
技術研發日：20240325
技術公布日：2025/3/20
