本技術涉及自動搬運設備，特別是涉及一種貨叉式agv。

背景技術：

1、agv又稱為自動引導車(automatic?guided?vehicle)，被廣泛應用于物流倉儲領域，以實現貨物的自動搬運。

2、目前，現有的貨叉式agv在搬運過程中，將懸臂插入貨物下方的托盤，通過電機驅動懸臂將托盤及托盤上的貨物抬升脫離地面，agv將貨物轉運至碼垛區存放。搬運過程中，貨物及托盤的重量完全由懸臂支撐，電機持續為懸臂提供驅動力，功率損耗較大，并且電機持續工作，嚴重影響電機的使用壽命。

技術實現思路

1、鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種貨叉式agv，用于解決現有的agv在搬運過程中，貨物及托盤的重量完全由懸臂支撐，電機持續為懸臂提供驅動力，功率損耗較大，并且電機持續工作，嚴重影響電機的使用壽命。

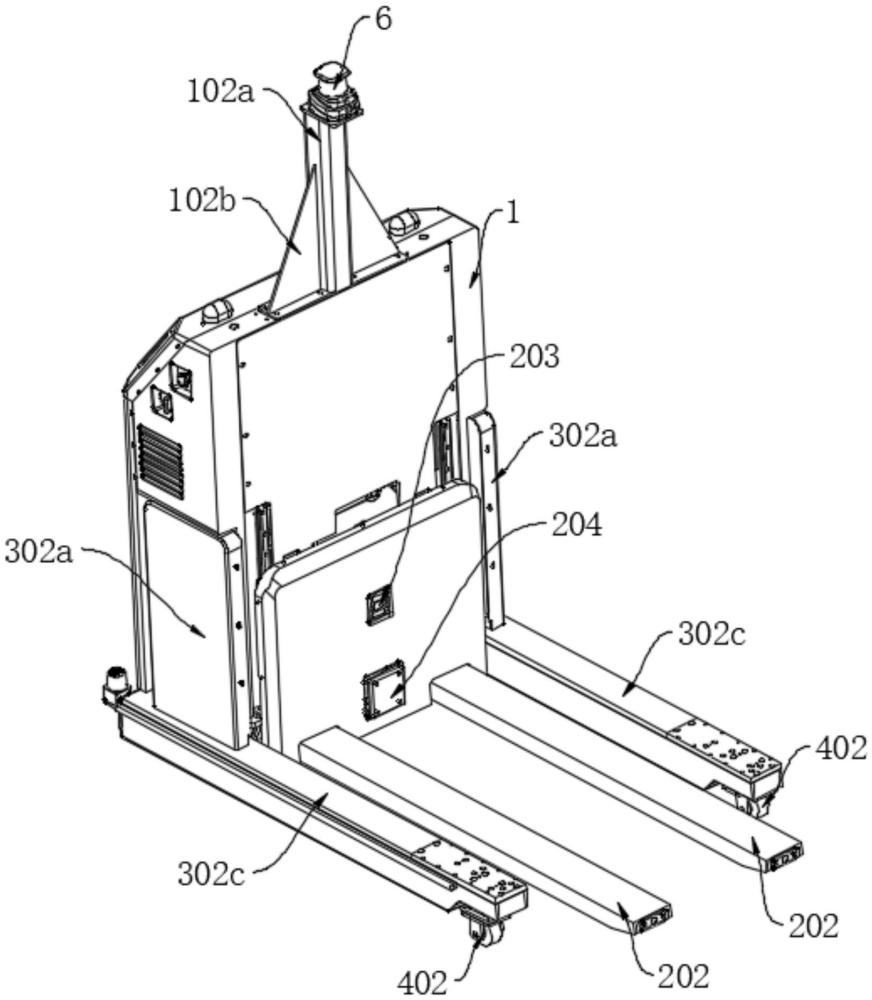

2、為實現上述目的及其他相關目的，本實用新型提供一種貨叉式agv，包括：

3、機架；

4、懸臂升降機構，設置在所述機架上，所述懸臂升降機構包括懸臂驅動模組和懸臂，所述懸臂驅動模組用于驅動所述懸臂沿所述機架的高度方向移動，所述懸臂用于抬升托盤；

5、支撐展臂機構，設置在所述機架上，所述支撐展臂機構包括展臂驅動模組和展臂，所述展臂驅動模組用于驅動所述展臂沿所述機架的長度方向移動，所述展臂用于承載托盤；

6、行走驅動機構，包括行走驅動輪組和輔助轉向輪組，所述行走驅動輪組設置在所述機架上，所述輔助轉向輪組設置在所述展臂上。

7、可選地，所述懸臂升降機構還包括距離檢測傳感器，所述距離檢測傳感器用于檢測所述托盤上貨物與所述機架的距離。

8、可選地，所述機架上設有防撞裝置，所述防撞裝置沿所述機架的寬度方向凸起，且與所述懸臂的延伸方向一致。

9、可選地，所述展臂包括連接臂、支撐臂和承載臂，所述支撐臂滑動設置在所述機架上，所述支撐臂沿機架長度方向上的一端與所述連接臂連接，所述連接臂沿所述機架高度方向上的一端與所述承載臂連接，所述承載臂沿所述機架的寬度方向延伸，且與所述懸臂的延伸方向一致。

10、可選地，所述支撐臂與所述連接臂的連接處設有多根加強肋。

11、可選地，所述懸臂驅動模組、所述展臂驅動模組均為電機驅動的絲桿傳動模組。

12、可選地，所述行走驅動輪組包括行走驅動部件、行走轉向驅動部件、轉向齒輪、行走安裝支架和行走輪；

13、所述轉向齒輪設置在所述機架上，所述行走安裝支架與所述轉向齒輪轉動連接，所述行走輪設置在所述行走安裝支架上，所述行走驅動部件與行走輪同軸設置，所述行走驅動部件用于驅動所述行走輪轉動；

14、所述行走轉向驅動部件設置在所述安裝支架上，所述行走轉向驅動部件的輸出軸上連接有行走轉向驅動齒輪，所述行走轉向驅動齒輪與所述轉向齒輪齒紋嚙合，所述行走轉向驅動部件用于驅動所述安裝支架轉動。

15、可選地，所述輔助轉向輪組設置在所述承載臂沿長度方向遠離所述機架的一端；

16、所述輔助轉向輪組包括輔助轉向驅動部件、蝸桿、渦輪、轉軸和輔助輪安裝架，所述輔助轉向驅動部件設置在所述承載臂上，所述輔助轉向驅動部件的輸出軸與蝸桿連接，蝸桿轉動設置在所述承載臂上，且所述轉軸轉動設置在所述承載臂上，所述輔助輪安裝支架與所述轉軸連接，所述渦輪設置在所述轉軸上，且所述渦輪與所述蝸桿齒紋嚙合，所述輔助輪安裝架上轉動設有輔助輪，所述輔助轉向驅動部件用于驅動所述輔助輪安裝架轉動。

17、可選地，所述機架上設有裝載臺，所述裝載臺用于裝載agv電池。

18、可選地，所述機架上設有導航儀安裝支架，所述導航儀安裝支架包括主體支架，所述主體支架與機架之間連接有加強筋板，所述主體支架沿高度方向遠離所述機架的一端設有導航儀。

19、如上所述，本實用新型具有以下有益效果：本申請?zhí)岢龅囊环N貨叉式agv，在進行貨物的搬運過程中，agv移動至托盤所在位置處，通過展臂驅動模組驅動展臂伸展開，增大agv與地面的接觸面積，以提高小車的穩定性，通過懸臂驅動模組驅動懸臂將托盤抬升，使托盤脫離地面，托盤脫離地面后，展臂驅動模組驅動展臂收回，展臂位于托盤下方，懸臂驅動模組驅動懸臂下降，將托盤放置在展臂上，由展臂承載托盤及托盤上貨物的重量。本申請通過設置支撐展臂機構，在agv的懸臂升降機構執行托盤抬升之前，展臂展開，以提升小車與地面的接觸面積，懸臂在抬升托盤時，能夠有效提高小車的穩定性，避免小車發生傾倒；懸臂抬升托盤完成后，通過展臂收回，并位于托盤下方支撐托盤，使得懸臂驅動模組無需持續為懸臂提供驅動力支撐托盤，有效降低了懸臂驅動模組的功率損耗，避免搬運過程中懸臂驅動模組持續做功，從而降低電池的電量損耗，延長電池的使用時間，避免小車頻繁更換電池，影響作業效率。

技術特征：

1.一種貨叉式agv，其特征在于，包括：

2.根據權利要求1所述的貨叉式agv，其特征在于：所述懸臂升降機構還包括距離檢測傳感器，所述距離檢測傳感器用于檢測所述托盤上貨物與所述機架的距離。

3.根據權利要求2所述的貨叉式agv，其特征在于：所述機架上設有防撞裝置，所述防撞裝置沿所述機架的寬度方向凸起，且與所述懸臂的延伸方向一致。

4.根據權利要求1所述的貨叉式agv，其特征在于：所述展臂包括連接臂、支撐臂和承載臂，所述支撐臂滑動設置在所述機架上，所述支撐臂沿機架長度方向上的一端與所述連接臂連接，所述連接臂沿所述機架高度方向上的一端與所述承載臂連接，所述承載臂沿所述機架的寬度方向延伸，且與所述懸臂的延伸方向一致。

5.根據權利要求4所述的貨叉式agv，其特征在于：所述支撐臂與所述連接臂的連接處設有多根加強肋。

6.根據權利要求1所述的貨叉式agv，其特征在于：所述懸臂驅動模組、所述展臂驅動模組均為電機驅動的絲桿傳動模組。

7.根據權利要求1所述的貨叉式agv，其特征在于：所述行走驅動輪組包括行走驅動部件、行走轉向驅動部件、轉向齒輪、行走安裝支架和行走輪；

8.根據權利要求4所述的貨叉式agv，其特征在于：所述輔助轉向輪組設置在所述承載臂沿長度方向遠離所述機架的一端；

9.根據權利要求1所述的貨叉式agv，其特征在于：所述機架上設有裝載臺，所述裝載臺用于裝載agv電池。

10.根據權利要求1所述的貨叉式agv，其特征在于：所述機架上設有導航儀安裝支架，所述導航儀安裝支架包括主體支架，所述主體支架與機架之間連接有加強筋板，所述主體支架沿高度方向遠離所述機架的一端設有導航儀。

技術總結
本技術涉及一種貨叉式AGV，包括：機架；設置在機架上的懸臂升降機構，懸臂升降機構用于抬升托盤；以及設置在機架上的支撐展臂機構，支撐展臂機構用于承載托盤；行走驅動機構，用于驅動AGV行走移動和轉向。通過設置支撐展臂機構，在AGV的懸臂升降機構執行托盤抬升之前，展臂展開，以提升小車與地面的接觸面積，懸臂在抬升托盤時，能夠有效提高小車的穩定性，避免小車發生傾倒；懸臂抬升托盤完成后，通過展臂收回，并位于托盤下方支撐托盤，使得懸臂驅動機構無需為支撐托盤輸出驅動力，有效降低了懸臂驅動機構的功率損耗。

技術研發人員：丁仁俊
受保護的技術使用者：達豐（重慶）電腦有限公司
技術研發日：20240624
技術公布日：2025/4/28
