本技術涉及條煙輸送，具體涉及一種條煙阻擋裝置。

背景技術：

1、在進行條煙的物流分揀作業時，會經常出現作業任務量大，輸送線上的條煙擺滿的情況，該情況會因條煙之間空隙過小而導致部分條煙被分配到錯誤的批次中去，增加工作負擔，不利于條煙的分揀操作。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供了一種條煙阻擋裝置，能夠在每個訂單批次的間隙中操作，實現擋煙的目的。

2、為達到上述目的，本實用新型采用了下列技術方案：它包含支撐架、轉軸、防護罩和擋板；支撐架為兩個，前后對稱設置，且兩個支撐架的頂部之間利用內六角螺釘與防護罩連接；兩個支撐架的后方之間利用螺桿組件連接有耳環板，耳環板上利用銷軸活動連接有氣缸，氣缸的輸出端連接有y形雙肘接頭，y形雙肘接頭的另一端利用銷軸活動連接有擺臂，擺臂的另一端與轉軸連接，轉軸上連接有擋板，上述轉軸的前后兩端均利用帶菱形座軸承轉動連接在前后兩個支撐架的內壁上。

3、優選地，所述擋板利用內六角圓柱頭螺釘與轉軸連接。

4、優選地，所述擋板的后側壁上部利用圓頭平鍵插接在轉軸中。

5、優選地，所述帶菱形座軸承利用螺栓組件與支撐架連接。

6、優選地，所述防護罩的前側邊緣朝下折彎設置。

7、優選地，所述支撐架的底部朝內折彎而成，且開設有固定孔。

8、與現有技術相比，本實用新型的有益效果是：本實用新型提供了一種條煙阻擋裝置，能夠在每個訂單批次的間隙中操作，實現擋煙的目的。

技術特征：

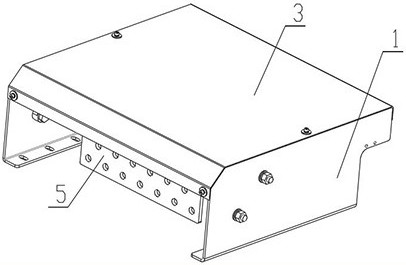

1.一種條煙阻擋裝置，其特征在于：它包含支撐架（1）、轉軸（2）、防護罩（3）和擋板（5）；支撐架（1）為兩個，前后對稱設置，且兩個支撐架（1）的頂部之間利用內六角螺釘（14）與防護罩（3）連接；兩個支撐架（1）的后方之間利用螺桿組件（15）連接有耳環板（4），耳環板（4）上利用銷軸（7）活動連接有氣缸（8），氣缸（8）的輸出端連接有y形雙肘接頭（10），y形雙肘接頭（10）的另一端利用銷軸（7）活動連接有擺臂（11），擺臂（11）的另一端與轉軸（2）連接，轉軸（2）上連接有擋板（5），上述轉軸（2）的前后兩端均利用帶菱形座軸承（12）轉動連接在前后兩個支撐架（1）的內壁上。

2.根據權利要求1所述的一種條煙阻擋裝置，其特征在于：所述擋板（5）利用內六角圓柱頭螺釘（13）與轉軸（2）連接。

3.根據權利要求1所述的一種條煙阻擋裝置，其特征在于：所述擋板（5）的后側壁上部利用圓頭平鍵（9）插接在轉軸（2）中。

4.根據權利要求1所述的一種條煙阻擋裝置，其特征在于：所述帶菱形座軸承（12）利用螺栓組件（6）與支撐架（1）連接。

5.根據權利要求1所述的一種條煙阻擋裝置，其特征在于：所述防護罩（3）的前側邊緣朝下折彎設置。

6.根據權利要求1所述的一種條煙阻擋裝置，其特征在于：所述支撐架（1）的底部朝內折彎而成，且開設有固定孔。

技術總結
一種條煙阻擋裝置，本技術涉及條煙輸送技術領域，它包含支撐架、轉軸、防護罩和擋板；支撐架為兩個，前后對稱設置，且兩個支撐架的頂部之間利用內六角螺釘與防護罩連接；兩個支撐架的后方之間利用螺桿組件連接有耳環板，耳環板上利用銷軸活動連接有氣缸，氣缸的輸出端連接有Y形雙肘接頭，Y形雙肘接頭的另一端利用銷軸活動連接有擺臂，擺臂的另一端與轉軸連接，轉軸上連接有擋板，上述轉軸的前后兩端均利用帶菱形座軸承轉動連接在前后兩個支撐架的內壁上。能夠在每個訂單批次的間隙中操作，實現擋煙的目的。

技術研發人員：鄒勇軍,鄒鴻遠
受保護的技術使用者：湖南通致智能科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
