本申請涉及金屬板材加工的領域，尤其是涉及一種金屬板材加工翻面結構。

背景技術：

1、金屬板材是指以金屬材料為原料，在特定工藝條件下經過加工制造而成的板狀產品。常見的金屬板材包括鋼板、鋁板、銅板、不銹鋼板等，它們具有優良的機械性能和耐腐蝕性，廣泛用于建筑、制造業、航空航天、汽車制造等領域。金屬板材可以通過切割、折彎、沖壓、焊接等加工工藝進行形狀加工，以滿足不同領域的需求。

2、在對金屬板材加工時，一般通過傳送帶輸送至加工位置處，使加工設備對金屬板材表面進行處理，但一些特點的金屬板材需進行雙面加工，當單面完成加工后，需將其翻面放置在加工設備中，而人們對較多的金屬板材翻面調節較為費時費力，增加了人們操作時的勞動強度，并且也對金屬板材的整體加工效率帶來一定的影響。

3、針對上述中的相關技術，發明人認為，金屬板材在加工時存在有不便于翻面調節位置的缺陷，因此，提出了一種金屬板材加工翻面結構以解決上述問題。

技術實現思路

1、為了解決金屬板材在加工時不便于翻面調節位置的問題，本申請?zhí)峁┮环N金屬板材加工翻面結構。

2、本申請?zhí)峁┑囊环N金屬板材加工翻面結構采用如下的技術方案：

3、一種金屬板材加工翻面結構，包括輸送裝置，所述輸送裝置內壁前后兩端頂部均固定安裝有若干支撐架，所述支撐架外表面靠近輸送裝置內壁前后兩端底部均對稱套設有傳送帶，所述輸送裝置上表面兩側均設置有加工設備，所述輸送裝置內壁前后兩端中部轉動安裝有支撐轉軸，所述支撐轉軸外表面兩端邊部靠近傳送帶處固接有翻面卡板，所述翻面卡板外表面開設有若干限位卡槽，所述輸送裝置外部還設有間歇轉動機構，用于控制翻面卡板間歇轉動。

4、優選的，所述間歇轉動機構包括槽輪，所述槽輪固定安裝在支撐轉軸一端并延伸至輸送裝置外部，所述槽輪外表面開設有若干固定槽，所述輸送裝置前端面靠近槽輪處轉動安裝有活動圓盤，所述活動圓盤一端邊部焊接有固定撥桿，所述活動圓盤另一端中部置于輸送裝置外表面安裝有驅動電機。

5、優選的，所述支撐轉軸位于左右對稱的兩個傳送帶之間，所述支撐轉軸中心點與傳送帶上表面位于同一水平面上。

6、優選的，所述限位卡槽和固定槽的數量為八個，所述限位卡槽和固定槽前后對齊。

7、優選的，所述槽輪外直徑小于固定槽內壁兩側之間間距，所述槽輪外表面一側位于固定槽內部，所述槽輪和固定槽相互卡合。

8、綜上所述，本申請包括以下有益技術效果：

9、通過將金屬板材放置在傳送帶上表面輸送，使板材活動卡接進限位卡槽內部，使活動圓盤轉動帶動固定撥桿撥動槽輪間歇轉動，進而使金屬板材卡接進不同位置的限位卡槽中，使轉動中的翻面卡板帶動金屬板材進行翻面；相較于現有技術，本方案具有便于對金屬板材不同位置進行加工的效果，提高了金屬板材表面的處理效果，解決了人們對加工中的金屬板材翻面較為費時費力的問題，降低了人們操作時的勞動強度。

技術特征：

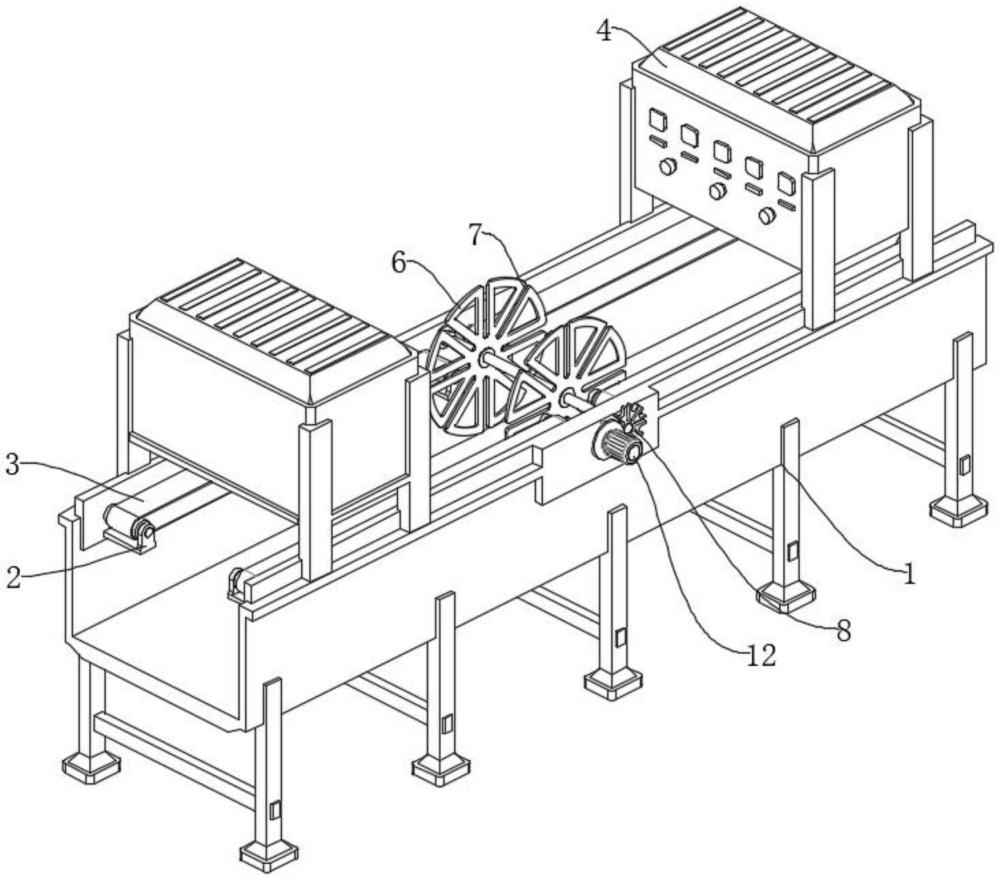

1.一種金屬板材加工翻面結構，包括輸送裝置(1)，其特征在于：所述輸送裝置(1)內壁前后兩端頂部均固定安裝有若干支撐架(2)，所述支撐架(2)外表面靠近輸送裝置(1)內壁前后兩端底部均對稱套設有傳送帶(3)，所述輸送裝置(1)上表面兩側均設置有加工設備(4)，所述輸送裝置(1)內壁前后兩端中部轉動安裝有支撐轉軸(5)，所述支撐轉軸(5)外表面兩端邊部靠近傳送帶(3)處固接有翻面卡板(6)，所述翻面卡板(6)外表面開設有若干限位卡槽(7)，所述輸送裝置(1)外部還設有間歇轉動機構，用于控制翻面卡板(6)間歇轉動。

2.根據權利要求1所述的一種金屬板材加工翻面結構，其特征在于：所述間歇轉動機構包括槽輪(8)，所述槽輪(8)固定安裝在支撐轉軸(5)一端并延伸至輸送裝置(1)外部，所述槽輪(8)外表面開設有若干固定槽(9)，所述輸送裝置(1)前端面靠近槽輪(8)處轉動安裝有活動圓盤(10)，所述活動圓盤(10)一端邊部焊接有固定撥桿(11)，所述活動圓盤(10)另一端中部置于輸送裝置(1)外表面安裝有驅動電機(12)。

3.根據權利要求1所述的一種金屬板材加工翻面結構，其特征在于：所述支撐轉軸(5)位于左右對稱的兩個傳送帶(3)之間，所述支撐轉軸(5)中心點與傳送帶(3)上表面位于同一水平面上。

4.根據權利要求2所述的一種金屬板材加工翻面結構，其特征在于：所述限位卡槽(7)和固定槽(9)的數量為八個，所述限位卡槽(7)和固定槽(9)前后對齊。

5.根據權利要求2所述的一種金屬板材加工翻面結構，其特征在于：所述槽輪(8)外直徑小于固定槽(9)內壁兩側之間間距，所述槽輪(8)外表面一側位于固定槽(9)內部，所述槽輪(8)和固定槽(9)相互卡合。

技術總結
本申請涉及金屬板材加工領域，且公開了一種金屬板材加工翻面結構，包括輸送裝置，輸送裝置內壁前后兩端頂部均固定安裝有若干支撐架，支撐架外表面靠近輸送裝置內壁前后兩端底部均對稱套設有傳送帶，輸送裝置上表面兩側均設置有加工設備，輸送裝置內壁前后兩端中部轉動安裝有支撐轉軸，支撐轉軸外表面兩端邊部靠近傳送帶處固接有翻面卡板，翻面卡板外表面開設有若干限位卡槽；本申請通過將金屬板材卡接進間歇轉動中的翻面卡板中，進而達到便于對金屬板材不同位置進行加工的效果，提高了金屬板材表面的處理效果，解決了人們對加工中的金屬板材翻面較為費時費力的問題，降低了人們操作時的勞動強度。

技術研發人員：毛靈生,許小玲
受保護的技術使用者：安徽瑞勛智能科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
