本發明涉及傳送設備運行狀況監測，具體而言，涉及一種煤礦區的傳送設備故障預警系統。

背景技術：

1、煤礦區的傳送設備是物料運輸?shù)闹匾ぞ撸欢旱V區環境復雜，傳送設備長期運行可能受到高負荷、粉塵侵蝕、機械磨損等影響，最終可能引發故障。

2、對傳送設備的運行狀態進行持續性檢測可以實現故障預警。但是在檢測過程中，由于，煤礦區內的傳送過程中多個傳送設備的工作交互關系以及不同設備的運行標準不同，導致不同傳送設備的檢測標準和適宜的檢測頻率及檢測時間點的都較難確定，進而較難實現高性價比和高可靠性的檢測方案。

3、因此，需要對煤礦區的傳送設備的傳送狀態的檢測系統進行優化，實現為煤礦區中協作的各個傳送設備獲取更準確的檢測標準和更適宜檢測時間點以獲取更可靠和高性價比的煤礦區的傳送設備故障預警系統。

技術實現思路

1、本發明的目的在于提供一種煤礦區的傳送設備故障預警系統，其實現為煤礦區中協作的各個傳送設備獲取更準確的檢測標準和更適宜檢測時間點。

2、本發明通過以下技術方案實現：

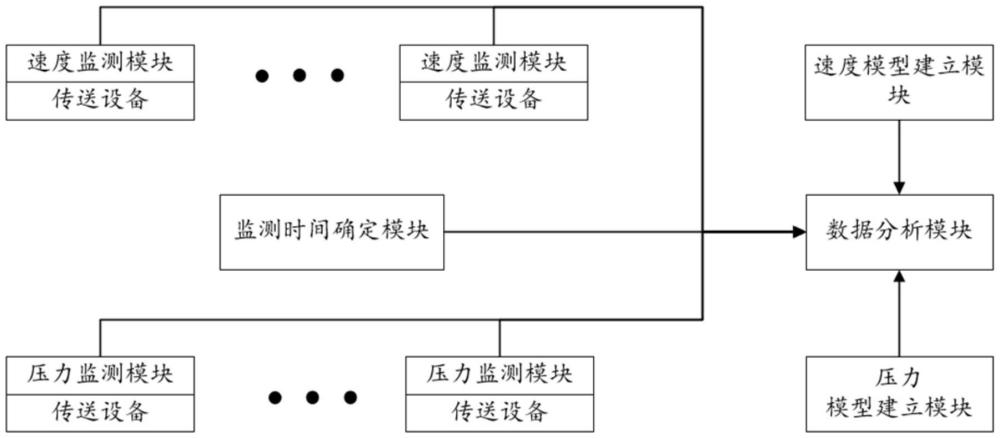

3、一種煤礦區的傳送設備故障預警系統，包括：

4、多個速度監測模塊，分別設置傳送線路上的多個傳送設備上，用于監測傳送設備的傳送速度；

5、多個壓力監測模塊，分別設置傳送線路上的多個傳送設備上，用于監測傳送設備的上的壓力；

6、速度模型建立模塊，用于分別建立每個傳送設備的傳送速度隨時間變化的第一函數關系；

7、壓力模型建立模塊，用于分別建立每個傳送設備的傳送重量隨時間變化的第二函數關系；

8、監測時間確定模塊，用于確定每個所述傳送設備的監測時間點；

9、數據分析模塊，用于基于所述速度監測模塊的數值、所述壓力監測模塊的數據、所述第一函數關系和所述第二函數關系進行數據分析，在對應的所述監測時間點判斷所述傳送設備的故障風險。

10、優選地，所述分別建立每個傳送設備的傳送速度隨時間變化的第一函數關系的方法為：

11、為傳送線路上的多個所述傳送設備順次編號；

12、獲取每個所述傳送設備的設定工作速度：

13、

14、其中，vi(t)為第i個所述傳送設備在時間點t的傳送速度，代表為第i個所述傳送設備設定的工作速度。

15、優選地，所述分別建立每個傳送設備的傳送重量隨時間變化的第二函數關系的方法為：

16、設定兩個相鄰時間點的間隔周期為t；

17、

18、其中，pi(t)和pi(t-1)分別代表第i個所述傳送設備在時間點t和t-1的總傳送重量，pi-1(t-1)代表第i-1個所述傳送設備在時間點t-1的總傳送重量，li和li-1分別代表第i個所述傳送設備和第i-1個所述傳送設備的傳送總長度，δvi-1為第i-1個所述傳送設備的傳送偏差值,為第i個所述傳送設備在時間點t的壓力監測模塊的實際數值。

19、優選地，基于所述速度監測模塊的數值、所述壓力監測模塊的數據、所述第一函數關系和所述第二函數關系進行數據分析，判斷所述傳送設備的故障風險的方法為：

20、為傳送線路上的多個所述傳送設備順次編號；

21、在第1時間點獲取第1個所述傳送設備的壓力監測模塊的數值；

22、基于所述第二函數關系分別獲取所述傳送設備在對應的監測時間點的壓力監測模塊的理想數值；

23、在所述傳送設備的壓力監測模塊的理想數值的對應的所述未來時間點讀取所述壓力監測模塊的實際數值；

24、判斷所述壓力監測模塊的理想數值和對應的實際數值是否超過預設差值閾值，若未超過則不做操作；

25、若任意所述壓力監測模塊的理想數值和對應的實際數值超過預設差值閾值，則基于所有所述速度監測模塊的實際數值和所述第一函數關系判斷是否存在傳送速度異常；

26、當存在傳送速度異常時判斷為存在傳送設備故障風險，當不存在傳送速度異常時判斷為其他因素風險。

27、優選地，獲取每個所述傳送設備的監測時間點的方法為：

28、

29、其中，第i個所述傳送設備的監測時間點為ni，為第j-1個所述傳送設備設定的工作速度，δvj-1為第j-1個所述傳送設備的傳送偏差值，lj-1代表第j-1個所述傳送設備的傳送總長度。

30、優選地，基于所述第二函數關系分別獲取所述傳送設備在對應的監測時間點的壓力監測模塊的理想數值的方法為：

31、

32、t＝ni；

33、其中，為第i個所述傳送設備在對應的所述監測時間點ni的壓力監測模塊的理想數值，pi(t)為所述第二函數關系且代表第i個所述傳送設備在時間點t的總傳送重量。

34、優選地，基于所有所述速度監測模塊的實際數值和所述第一函數關系判斷是否存在傳送速度異常的方法為：

35、讀取所述速度監測模塊的實際數值代表第m個所述傳送設備的所述速度監測模塊的實際數值；

36、根據所述傳送設備的傳送速度的理想數值代表第m個所述傳送設備的所述速度監測模塊的理想數值；

37、對比和的差值是否超過速度差值閾值，若是則存在傳送速度異常，若否則不存在傳送速度異常。

38、優選地，還設置有預警推送模塊，用于將所述傳送設備的故障風險的結果推送到遠端。

39、本發明的技術方案至少具有如下優點和有益效果：

40、本發明通過為每個傳送設備分別設置速度監測模塊和壓力監測模塊，實現對所有傳送設備的全面覆蓋性的傳送狀態檢測，有助于更準確有效地實現整個煤礦區的傳送設備的故障預警；

41、本發明分別建立每個傳送設備的傳送速度和傳送重量隨時間變化的模型，利用第一函數關系和第二函數關系，精準描述設備的正常運行狀態，為后續的故障風險判斷提供數據基礎；

42、本發明可以基于傳送設備之間的工作關聯特性來為每個傳送設備建立合適的檢測標準以及時間點，在檢測過程中除了單個檢測設備的傳送狀態以外還能有效捕捉設備之間的傳動關聯情況，進一步提升了傳送設備故障步驟的可靠性；

43、本發明可以初步判斷傳送設備出現疑似異常的時候是否是傳送速度導致的，如果是傳送速度則可以優先從定位到的傳送速度異常的傳送設備的機能狀態開始排查，提升了預警后的故障排查效率；

44、本發明針對煤礦區的多個協作的傳送設備具備高效、精準的傳送設備故障風險預警能力，便于應用到煤礦區，具有顯著的實用價值和推廣意義。

技術特征：

1.一種煤礦區的傳送設備故障預警系統，其特征在于，包括：

2.根據權利要求1所述的一種煤礦區的傳送設備故障預警系統，其特征在于，所述分別建立每個傳送設備的傳送速度隨時間變化的第一函數關系的方法為：

3.根據權利要求2所述的一種煤礦區的傳送設備故障預警系統，其特征在于，所述分別建立每個傳送設備的傳送重量隨時間變化的第二函數關系的方法為：

4.根據權利要求1所述的一種煤礦區的傳送設備故障預警系統，其特征在于，基于所述速度監測模塊的數值、所述壓力監測模塊的數據、所述第一函數關系和所述第二函數關系進行數據分析，判斷所述傳送設備的故障風險的方法為：

5.根據權利要求4所述的一種煤礦區的傳送設備故障預警系統，其特征在于，獲取每個所述傳送設備的監測時間點的方法為：

6.根據權利要求5所述的一種煤礦區的傳送設備故障預警系統，其特征在于，基于所述第二函數關系分別獲取所述傳送設備在對應的監測時間點的壓力監測模塊的理想數值的方法為：

7.根據權利要求6所述的一種煤礦區的傳送設備故障預警系統，其特征在于，基于所有所述速度監測模塊的實際數值和所述第一函數關系判斷是否存在傳送速度異常的方法為：

8.根據權利要求1所述的一種煤礦區的傳送設備故障預警系統，其特征在于，還設置有預警推送模塊，用于將所述傳送設備的故障風險的結果推送到遠端。

技術總結
本發明提供了一種煤礦區的傳送設備故障預警系統，涉及傳送設備運行狀況監測技術領域，目的是實現為煤礦區中協作的各個傳送設備獲取更準確的檢測標準和更適宜檢測時間點，包括：多個速度監測模塊，分別設置傳送線路上的多個傳送設備上；多個壓力監測模塊，分別設置傳送線路上的多個傳送設備上；速度模型建立模塊，用于建立傳送設備的傳送速度隨時間變化的第一函數關系；壓力模型建立模塊，用于建立傳送設備的傳送重量隨時間變化的第二函數關系；監測時間確定模塊，用于確定每個傳送設備的監測時間點；數據分析模塊，用于判斷傳送設備的故障風險。本發明具有可以全面、高效、可靠地進行傳送設備的故障風險預警的優點。

技術研發人員：黃偉,戴英建,賴旭剛,李開學,譚遠兵,蒲春柏,殷郊,陳國才,郭正文,蔣和財,劉文涌,晉兆玖,胡勇,姚江,陳永興,張杰雄,鄭思亮,李定強,李崇,房治國,向昭于,黃元詳,萬學金,李騰躍
受保護的技術使用者：四川省古敘煤田開發（集團）股份有限公司
技術研發日：
技術公布日：2025/4/28
