本技術涉及pvc管，具體為一種可減少pvc管道磨損的施工材料整潔堆料架。

背景技術：

1、pvc管(pvc-u管)硬聚氯乙烯管，是由聚氯乙烯樹脂與穩定劑、潤滑劑等配合后用熱壓法擠壓成型，是最早得到開發應用的塑料管材。pvc-u管抗腐蝕能力強、易于粘接、價格低、質地堅硬，但是由于有pvc-u單體和添加劑滲出，只適用于輸送溫度不超過45℃的給水系統中。塑料管道用于排水，廢水，化學品，加熱液和冷卻液，食品，超純液體，泥漿，氣體，壓縮空氣和真空系統的應用。

2、現有技術中，管道的用途很廣泛，主要用在給水、排水、供熱、供煤氣、長距離輸送石油和天然氣、農業灌溉、水利工程和各種工業裝置中，對于pvc管道多是通過熱塑成型，在工地上需要將提前運輸到的pvc管道進行整齊放置，現有的pvc管道堆放架在取出pvc管道時，pvc管道的表面會與堆放架之間進行摩擦，容易對pvc管道造成損傷，易降低pvc管道的質量，同時運輸過程中pvc管道容易晃動，使其與置物架產生磕碰，容易受損，為此，本實用新型提出一種可減少pvc管道磨損的施工材料整潔堆料架用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種可減少pvc管道磨損的施工材料整潔堆料架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可減少pvc管道磨損的施工材料整潔堆料架，包括：移動框，移動框一側固定連接有支撐板，支撐板上表面嵌入安裝有等距分布的滾珠，滾珠一側設置有橫座，橫座兩端與置物架固定連接。

3、置物架上表面一側固定連接有第一固定板，置物架上表面另外一側固定連接有第二固定板，第二固定板一側安裝有限位板，限位板一側設置有卡扣，卡扣一側安裝有卡環，卡環一側安裝有卡槽板。

4、優選的，移動框滑動安裝在置物架內，置物架設置有三個且縱向等距布置，最底部所述置物架下表面與支撐桿固定連接。

5、優選的，支撐桿上側設置有連接桿，連接桿滑動套設在置物架內且與移動框固定連接，最頂部所述置物架上表面與頂板固定連接，頂板頂部固定連接有雙軸電機。

6、優選的，雙軸電機兩側輸出端固定連接有放線座，放線座外圈面繞設有吊繩，吊繩一端與連接板固定連接，連接板下表面兩側與連接桿固定連接。

7、優選的，橫座關于置物架表面等距布置，橫座上表面固定連接有等距分布的增阻塊，增阻塊一側設置有轉動輥組件，轉動輥組件下側與移動框固定連接。

8、優選的，第一固定板與卡槽板之間固定連接，限位板一側通過合頁與第二固定板鉸接，限位板另外一側上表面固定連接有卡板。

9、優選的，卡扣與卡板之間通過短軸轉動連接，卡環與卡扣之間通過長軸轉動連接，卡環與卡槽板之間卡接配合。

10、與現有技術相比，本實用新型的有益效果是：

11、1.pvc管道放在置物架上時，限位板通過合頁與第二固定板之間鉸接，從而將限位板向下翻動，直至限位板下表面固定連接的弧形塊與pvc管的外表面抵接，此時通過長軸的轉動連接，將卡環向靠近第二固定板的方向壓動，直至卡環套入至卡槽板的彎折處，此時再向靠近限位板的方向轉動卡扣，在短軸的轉動連接下，使卡扣與限位板的上表面抵接，同時卡扣開設的凹槽卡接在卡板的凸起處，從而完成對限位板的鎖定，進而使限位板對pvc管進行限位，避免其在運輸過程中在置物架上滾動與置物架磕碰。

12、2.通過啟動雙軸電機，雙軸電機通過放線座和吊繩帶動連接板向上移動，隨后連接板通過連接桿帶動移動框在置物架內向上移動，直至移動框帶動支撐板的頂端移出橫座，此時支撐板會帶動滾珠將置物架上的pvc管道頂起，隨后使用者抽動pvc管道，此時pvc管道的底端會帶動滾珠進行轉動，pvc管道的底端也會帶動轉動輥組件進行轉動，從而可以減少pvc管道與置物架之間的摩擦力，避免在抽動取出pvc管道時，其底端被置物架損傷的情況出現，避免pvc管道在抽出時出現刮傷的情況。

技術特征：

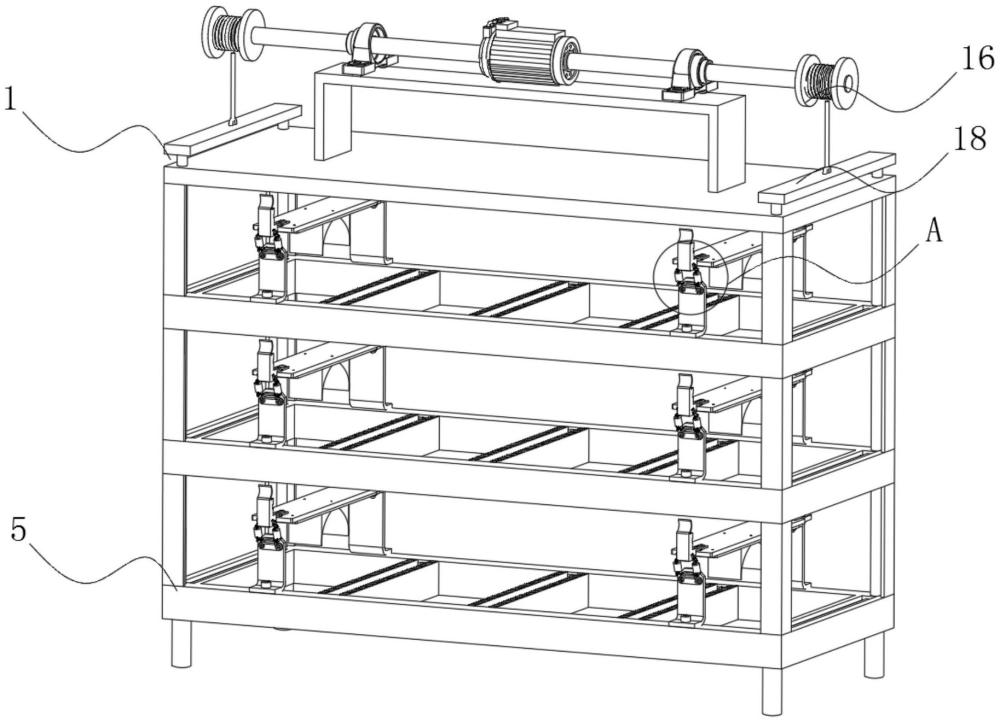

1.一種可減少pvc管道磨損的施工材料整潔堆料架，包括移動框(1)，其特征在于：所述移動框(1)一側固定連接有支撐板(2)，支撐板(2)上表面嵌入安裝有等距分布的滾珠(3)，滾珠(3)一側設置有橫座(4)，橫座(4)兩端與置物架(5)固定連接；

2.根據權利要求1所述的一種可減少pvc管道磨損的施工材料整潔堆料架，其特征在于：所述移動框(1)滑動安裝在置物架(5)內，置物架(5)設置有三個且縱向等距布置，最底部所述置物架(5)下表面與支撐桿(12)固定連接。

3.根據權利要求2所述的一種可減少pvc管道磨損的施工材料整潔堆料架，其特征在于：所述支撐桿(12)上側設置有連接桿(13)，連接桿(13)滑動套設在置物架(5)內且與移動框(1)固定連接，最頂部所述置物架(5)上表面與頂板(14)固定連接，頂板(14)頂部固定連接有雙軸電機(15)。

4.根據權利要求3所述的一種可減少pvc管道磨損的施工材料整潔堆料架，其特征在于：所述雙軸電機(15)兩側輸出端固定連接有放線座(16)，放線座(16)外圈面繞設有吊繩(17)，吊繩(17)一端與連接板(18)固定連接，連接板(18)下表面兩側與連接桿(13)固定連接。

5.根據權利要求4所述的一種可減少pvc管道磨損的施工材料整潔堆料架，其特征在于：所述橫座(4)關于置物架(5)表面等距布置，橫座(4)上表面固定連接有等距分布的增阻塊(19)，增阻塊(19)一側設置有轉動輥組件(20)，轉動輥組件(20)下側與移動框(1)固定連接。

6.根據權利要求5所述的一種可減少pvc管道磨損的施工材料整潔堆料架，其特征在于：所述第一固定板(6)與卡槽板(11)之間固定連接，限位板(8)一側通過合頁(21)與第二固定板(7)鉸接，限位板(8)另外一側上表面固定連接有卡板(22)。

7.根據權利要求6所述的一種可減少pvc管道磨損的施工材料整潔堆料架，其特征在于：所述卡扣(9)與卡板(22)之間通過短軸(23)轉動連接，卡環(10)與卡扣(9)之間通過長軸(24)轉動連接，卡環(10)與卡槽板(11)之間卡接配合。

技術總結
本技術涉及PVC管技術領域，具體為一種可減少PVC管道磨損的施工材料整潔堆料架，包括：移動框，移動框一側固定連接有支撐板，支撐板上表面嵌入安裝有等距分布的滾珠，滾珠一側設置有橫座，橫座兩端與置物架固定連接，置物架上表面一側固定連接有第一固定板，置物架上表面另外一側固定連接有第二固定板，第二固定板一側安裝有限位板，限位板一側設置有卡扣，卡扣一側安裝有卡環，卡環一側安裝有卡槽板；有益效果為：使用者抽動PVC管道，此時PVC管道的底端會帶動滾珠與轉動輥組件進行轉動，從而可以減少PVC管道與置物架之間的摩擦力，通過卡扣、卡環、卡槽板、卡板之間的鎖定，從而使限位板將PCV管固定，進而避免其運輸過程中的磕碰。

技術研發人員：杜寧橋,歐青,姜威,路威,李榮超,周宏宇
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240628
技術公布日：2025/4/28
