本技術涉及脆蘿卜干加工，尤其涉及一種脆蘿卜干加工用保鮮膜封裝裝置。

背景技術：

1、脆蘿卜干是一種常見的腌制小菜。腌制好的脆蘿卜干通過有兩種包裝方式，對于需要長期儲存的往往采用玻璃罐進行密封包裝儲存，而對于短期銷售的往往使用包裝盒以及保鮮膜進行封裝儲存。

2、在對脆蘿卜干進行保鮮膜封裝時，是采用保鮮膜封裝機進行封裝。中國專利cn212863379u公開了一種保鮮膜包裝機，包括包裝機本體，所述包裝機本體的頂部固定連接有頂板，所述頂板內部的一側開設有滑槽，所述滑槽

3、的內部分別滑動連接有第一滑塊和第二滑塊，所述第一滑塊和第二滑塊的一側均延伸至滑槽的外部，所述第一滑塊的底部固定連接有第一夾持架；本實用新型，第一夾持架和第二夾持架分別通過第一滑塊和第二滑塊滑動連接在滑槽的內部，從而使得第一夾持架和第二夾持架能夠在滑槽的內部左右位移，從而使得工作人員將第一夾持架和第二夾持架在滑槽的內部向外位移，進而

4、使得收卷滾筒能夠在軸承的內部進行分離，進而便于工作人員對收卷滾筒進行拆卸，簡單便捷。

5、上述專利在使用時，其包裝好的物料直接通過下料板滑落到儲料箱內，物料自行下落到儲料箱內之后其位置是難以控制的，導致物料肯定會在儲料箱內擺放的雜亂無章，后續還需要人將儲料箱內的物料碼放整齊，比較麻煩，因此，針對以上現狀，迫切需要開發一種自動下料，且自動將包裝盒碼放整齊，節省人力的脆蘿卜干加工用保鮮膜封裝裝置，以克服當前實際應用中的不足，滿足當前的需求。

技術實現思路

1、本實用新型的目的在于提供一種脆蘿卜干加工用保鮮膜封裝裝置，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種脆蘿卜干加工用保鮮膜封裝裝置，包括保鮮膜包裝機本體、到位擋板、旋轉換位機構、自動取放機構、自動碼放位移機構、存儲箱和基座，所述保鮮膜包裝機本體的右端安裝有到位擋板，所述保鮮膜包裝機本體的右側于地面上固定有基座，所述基座上安裝有旋轉換位機構，所述旋轉換位機構上安裝有自動取放機構，所述旋轉換位機構的右側于基座上安裝有自動碼放位移機構，所述自動碼放位移機構上可拆卸安裝有存儲箱，所述自動碼放位移機構包括：第二電機、絲杠、螺紋套、支撐板、滑塊、滑軌、第三電動伸縮桿和十字定位塊，所述第二電機固定于基座上，所述絲杠轉動連接于基座上，所述第二電機的輸出軸與絲杠相連，所述絲杠上安裝有螺紋套，所述螺紋套的上側固定有支撐板，所述支撐板的下側固定有兩個滑塊，每個所述滑塊均滑動安裝于一個滑軌上，所述滑軌固定于基座上，所述支撐板的上側固定有第三電動伸縮桿，所述第三電動伸縮桿的輸出端與十字定位塊的底部相固定。

4、優選的：所述存儲箱可拆卸安裝于十字定位塊上。

5、優選的：所述十字定位塊的底部安裝有支撐在支撐板上的滾輪。

6、優選的：所述旋轉換位機構包括：第一電機、第一齒輪、第二齒輪、支撐軸和基板，所述第一電機固定于基座上，所述支撐軸轉動連接于基座上，所述第一電機的輸出軸上安裝有第一齒輪，所述第一齒輪的一側安裝有與之相嚙合的第二齒輪，所述第二齒輪安裝于支撐軸上，所述支撐軸的頂部固定有基板，所述自動取放機構安裝于基板上。

7、優選的：所述自動取放機構包括：第一電動伸縮桿、升降架、第二電動伸縮桿和夾持片，所述第一電動伸縮桿固定于基板上，所述第一電動伸縮桿的輸出端與升降架相固定，所述升降架上安裝有兩個第二電動伸縮桿，兩個所述第二電動伸縮桿相對設置，每個所述第二電動伸縮桿的輸出端均固定有一個夾持片。

8、本實用新型的有益效果是：該脆蘿卜干加工用保鮮膜封裝裝置，將裝有蘿卜干的包裝盒放到輸送帶的左端，通過輸送帶帶動包裝盒從保鮮膜包裝機本體內穿過，保鮮膜包裝機本體對保鮮膜包裝機本體進行封裝，封裝好之后，包裝盒移動至輸送帶的右端被到位擋板擋住，然后，自動取放機構將包裝盒取走，再通過旋轉換位機構帶動自動取放機構和包裝盒轉動至存儲箱的上方，然后，自動取放機構把包裝盒擺放到存儲箱內，然后，自動取放機構再返回去取下一個包裝盒，當存儲箱內擺好一個包裝盒之后，自動碼放位移機構帶動存儲箱左移一段距離（左移距離為包裝盒的寬度加上一厘米），當下一個包裝盒擺放好之后，自動碼放位移機構再帶動存儲箱前移一段距離（前移距離為包裝盒的長度加上一厘米），當下一個包裝盒擺放好之后，自動碼放位移機構帶動存儲箱右移一段距離（右移距離為包裝盒的寬度加上一厘米），如此，使得存儲箱內部的一層可以擺放四個包裝盒，擺放一層之后，自動碼放位移機構帶動存儲箱回到原位，等待擺放下一層的包裝盒，如此往復，直到將存儲箱內裝滿，即可將存儲箱取走更換下一個存儲箱繼續進行碼放。綜上所述，本實用新型自動下料，且自動將包裝盒碼放整齊，節省人力。

技術特征：

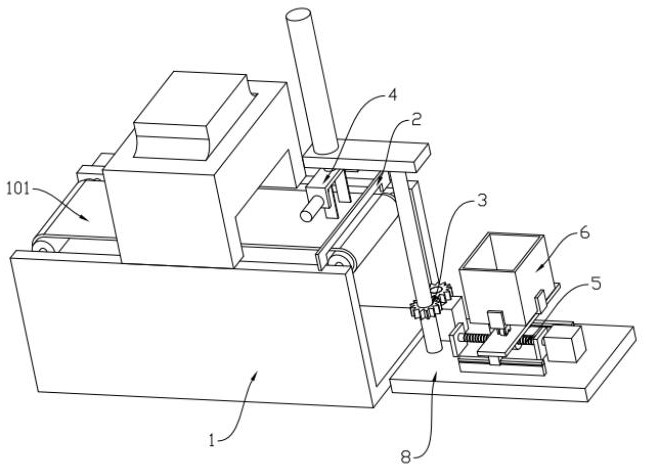

1.一種脆蘿卜干加工用保鮮膜封裝裝置，其特征在于，包括保鮮膜包裝機本體（1）、到位擋板（2）、旋轉換位機構（3）、自動取放機構（4）、自動碼放位移機構（5）、存儲箱（6）和基座（8），所述保鮮膜包裝機本體（1）的右端安裝有到位擋板（2），所述保鮮膜包裝機本體（1）的右側于地面上固定有基座（8），所述基座（8）上安裝有旋轉換位機構（3），所述旋轉換位機構（3）上安裝有自動取放機構（4），所述旋轉換位機構（3）的右側于基座（8）上安裝有自動碼放位移機構（5），所述自動碼放位移機構（5）上可拆卸安裝有存儲箱（6），所述自動碼放位移機構（5）包括：第二電機（501）、絲杠（502）、螺紋套（503）、支撐板（504）、滑塊（505）、滑軌（506）、第三電動伸縮桿（507）和十字定位塊（508），所述第二電機（501）固定于基座（8）上，所述絲杠（502）轉動連接于基座（8）上，所述第二電機（501）的輸出軸與絲杠（502）相連，所述絲杠（502）上安裝有螺紋套（503），所述螺紋套（503）的上側固定有支撐板（504），所述支撐板（504）的下側固定有兩個滑塊（505），每個所述滑塊（505）均滑動安裝于一個滑軌（506）上，所述滑軌（506）固定于基座（8）上，所述支撐板（504）的上側固定有第三電動伸縮桿（507），所述第三電動伸縮桿（507）的輸出端與十字定位塊（508）的底部相固定。

2.根據權利要求1所述的脆蘿卜干加工用保鮮膜封裝裝置，其特征在于，所述存儲箱（6）可拆卸安裝于十字定位塊（508）上。

3.根據權利要求1所述的脆蘿卜干加工用保鮮膜封裝裝置，其特征在于，所述十字定位塊（508）的底部安裝有支撐在支撐板（504）上的滾輪（5081）。

4.根據權利要求1所述的脆蘿卜干加工用保鮮膜封裝裝置，其特征在于，所述旋轉換位機構（3）包括：第一電機（301）、第一齒輪（302）、第二齒輪（303）、支撐軸（304）和基板（305），所述第一電機（301）固定于基座（8）上，所述支撐軸（304）轉動連接于基座（8）上，所述第一電機（301）的輸出軸上安裝有第一齒輪（302），所述第一齒輪（302）的一側安裝有與之相嚙合的第二齒輪（303），所述第二齒輪（303）安裝于支撐軸（304）上，所述支撐軸（304）的頂部固定有基板（305），所述自動取放機構（4）安裝于基板（305）上。

5.根據權利要求4所述的脆蘿卜干加工用保鮮膜封裝裝置，其特征在于，所述自動取放機構（4）包括：第一電動伸縮桿（401）、升降架（402）、第二電動伸縮桿（403）和夾持片（404），所述第一電動伸縮桿（401）固定于基板（305）上，所述第一電動伸縮桿（401）的輸出端與升降架（402）相固定，所述升降架（402）上安裝有兩個第二電動伸縮桿（403），兩個所述第二電動伸縮桿（403）相對設置，每個所述第二電動伸縮桿（403）的輸出端均固定有一個夾持片（404）。

技術總結
本技術公開了一種脆蘿卜干加工用保鮮膜封裝裝置，包括保鮮膜包裝機本體、到位擋板、旋轉換位機構、自動取放機構、自動碼放位移機構、存儲箱和基座，保鮮膜包裝機本體的右端安裝有到位擋板，保鮮膜包裝機本體的右側于地面上固定有基座，基座上安裝有旋轉換位機構，旋轉換位機構上安裝有自動取放機構，旋轉換位機構的右側于基座上安裝有自動碼放位移機構，自動碼放位移機構上可拆卸安裝有存儲箱。本技術自動下料，且自動將包裝盒碼放整齊，節省人力。

技術研發人員：胡勇
受保護的技術使用者：井岡山博翠園食品科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
