本技術涉及搬運機，尤其涉及一種垂直運行的搬運裝置。

背景技術：

1、搬運機在建筑、港口、物流等領域都有廣泛的應用，它可以幫助工人們將重物如鋼材、水泥、管道等迅速而準確地移動到目的地，并起到加速施工進度、保證工作質量的作用，此外，工地搬運機操作簡單，大大降低了工人的勞動強度，提高了工人的生產效率和工作環境，現有的搬運機大多存在占用空間較大，安裝條件苛刻等問題，特別在一些空間在空間狹小、無現成的支撐及承軌梁的條件下，導致搬運機無法安裝并使用的問題。

2、例如在公告號為cn218201972u的中國實用新型專利中公開了一種垂直搬運裝置，該方案通過多根垂向設置在架體上的導向柱穿過移動座，使移動座可沿導向柱做垂向往復運動，從而實現搬運功能，然而在一些空間狹小、無現成條件可供安裝導向柱的情況下，則無法架設搬運機，這可能導致無法開展生產活動，基于此，提出一種可以在狹小空間里安裝的垂直運行的搬運裝置。

技術實現思路

1、為解決搬運機安裝的技術問題，本實用新型提供一種垂直運行的搬運裝置。

2、本實用新型采用以下技術方案實現：一種垂直運行的搬運裝置，包括兩個混凝土立柱和位于其上方的電葫蘆機構，兩個所述混凝土立柱之間共同固定連接有上承軌梁和下承軌梁，所述下承軌梁的側面分別滑動連接有一號限位滑塊和二號限位滑塊，所述一號限位滑塊和二號限位滑塊的一側共同固定連接有主梁，所述主梁的一側固定連接有與上承軌梁一側滑動連接的三號限位滑塊，所述下承軌梁的一側設置有使主梁左、右移動的橫向驅動機構，所述主梁的一端設置有擴大主梁末端左、右抵達范圍的末端旋轉機構，兩個所述混凝土立柱上設置有放置吊裝物件的卸貨架機構。

3、作為上述方案的進一步改進，所述橫向驅動機構包括與下承軌梁一側固定連接的齒板，所述二號限位滑塊的一側固定連接有連桿，所述連桿的一端固定連接有三號電機，所述三號電機的輸出端固定連接有與齒板嚙合的齒輪。

4、作為上述方案的進一步改進，所述末端旋轉機構包括與主梁的一側固定連接有一號電機，所述一號電機的輸出端固定連接有行走梁，所述行走梁上設置有使電葫蘆機構縱向移動的縱向移動機構。

5、作為上述方案的進一步改進，所述縱向移動機構包括在行走梁兩側均開設的凹槽，兩個所述凹槽的一側共同滑動連接有電葫蘆機構，所述電葫蘆機構上設置有使電葫蘆機構沿凹槽移動的電葫蘆驅動機構。

6、作為上述方案的進一步改進，所述電葫蘆驅動機構包括與電葫蘆機構一側固定連接的二號電機，所述的二號電機的輸出端固定連接有與凹槽內側滾動連接的滾輪。

7、作為上述方案的進一步改進，所述卸貨架機構包括與兩個混凝土立柱一側共同固定連接的卸貨層支撐板。

8、相比現有技術，本實用新型的有益效果在于：

9、1、本實用新型通過混凝土立柱、下承軌梁、上承軌梁和主梁相互配合，對于在空間狹小、無現成的支撐條件下，可就地取材，利用混凝土立柱，架設下承軌梁、上承軌梁等機構，從而滿足用戶在狹小空間里搬運物品的要求。

10、2、本實用新型通過主梁、行走梁和一號電機相互配合，當遇到在橫向運行到達不到的地方，通過加裝的末端旋轉機構來實現行走梁旋轉，這樣一臺垂直運行的搬運機就能夠?qū)崿F(xiàn)在空間狹小的地方，對物品進行三維空間內較大范圍內自由移動，實現更加靈活的起重、搬運效果。

技術特征：

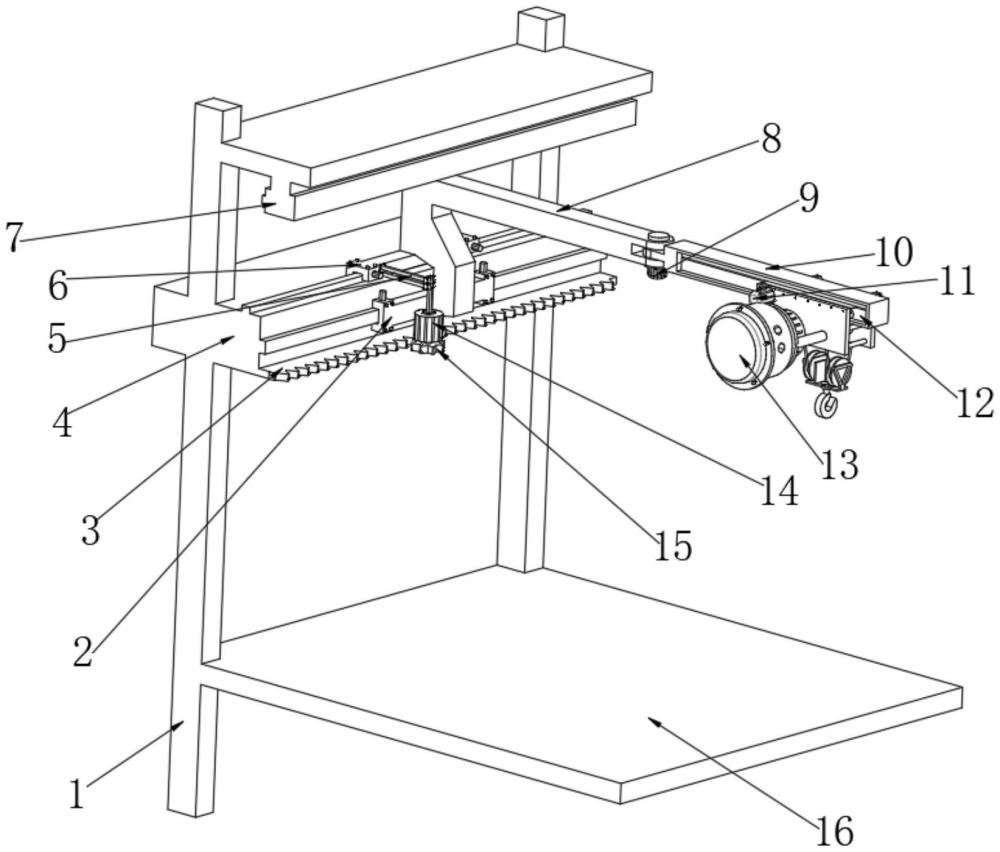

1.一種垂直運行的搬運裝置，包括兩個混凝土立柱(1)和位于其上方的電葫蘆機構(13)，其特征在于，兩個所述混凝土立柱(1)之間共同固定連接有上承軌梁(7)和下承軌梁(4)，所述下承軌梁(4)的側面分別滑動連接有一號限位滑塊(2)和二號限位滑塊(6)，所述一號限位滑塊(2)和二號限位滑塊(6)的一側共同固定連接有主梁(8)，所述主梁(8)的一側固定連接有與上承軌梁(7)一側滑動連接的三號限位滑塊(18)，所述下承軌梁(4)的一側設置有使主梁(8)左、右移動的橫向驅動機構，所述主梁(8)的一端設置有擴大主梁(8)末端左、右抵達范圍的末端旋轉機構，兩個所述混凝土立柱(1)上設置有放置吊裝物件的卸貨架機構。

2.如權利要求1所述的一種垂直運行的搬運裝置，其特征在于，所述橫向驅動機構包括與下承軌梁(4)一側固定連接的齒板(3)，所述二號限位滑塊(6)的一側固定連接有連桿(5)，所述連桿(5)的一端固定連接有三號電機(14)，所述三號電機(14)的輸出端固定連接有與齒板(3)嚙合的齒輪(15)。

3.如權利要求1所述的一種垂直運行的搬運裝置，其特征在于，所述末端旋轉機構包括與主梁(8)的一側固定連接有一號電機(9)，所述一號電機(9)的輸出端固定連接有行走梁(10)，所述行走梁(10)上設置有使電葫蘆機構(13)縱向移動的縱向移動機構。

4.如權利要求3所述的一種垂直運行的搬運裝置，其特征在于，所述縱向移動機構包括在行走梁(10)兩側均開設的凹槽(12)，兩個所述凹槽(12)的一側共同滑動連接有電葫蘆機構(13)，所述電葫蘆機構(13)上設置有使電葫蘆機構(13)沿凹槽(12)移動的電葫蘆驅動機構。

5.如權利要求4所述的一種垂直運行的搬運裝置，其特征在于，所述電葫蘆驅動機構包括與電葫蘆機構(13)一側固定連接的二號電機(11)，所述的二號電機(11)的輸出端固定連接有與凹槽(12)內側滾動連接的滾輪(17)。

6.如權利要求1所述的一種垂直運行的搬運裝置，其特征在于，所述卸貨架機構包括與兩個混凝土立柱(1)一側共同固定連接的卸貨層支撐板(16)。

技術總結
本技術涉及搬運機垂直起降技術領域，公開了一種垂直運行的搬運裝置，包括兩個混凝土立柱和位于其上方的電葫蘆機構，兩個混凝土立柱之間共同固定連接有上承軌梁和下承軌梁，下承軌梁的側面分別滑動連接有一號限位滑塊和二號限位滑塊，一號限位滑塊和二號限位滑塊的一側共同固定連接有主梁，主梁的一側固定連接有與上承軌梁一側滑動連接的三號限位滑塊，本技術通過直接在兩個混凝土立柱上架設上承軌梁和下承軌梁，可實現快速實現在空間狹小、無現成的支撐條件下，安裝一臺起吊設備，具有較高的實用性。
