本技術涉及印刷機領域，具體為一種平網曲面絲網印刷機輔助上料機構。

背景技術：

1、絲網印刷機是用絲網印版施印的機器，屬于印刷機的一種；絲網印刷機是印刷文字和圖像的機器，是用于生產印刷品的機器或設備的總稱；絲網印刷機屬于孔版印刷機中較有代表性的印刷設備，制作絲網的材料除真絲外，還可用尼龍絲、銅絲、鋼絲或不銹鋼絲等；可分為平面絲網印刷機、曲面絲網印刷機、轉式絲網印刷機等；在瓶體印刷業中，常使用平網曲面絲網印刷機，在使用時需要將所要印刷的瓶體一個接一個的放置在輸送帶上，以便通過輸送帶進行輸送上料。

2、平網曲面絲網印刷機輔助上料機構，通過將瓶體放置在傳輸帶上的u形座內，然后通過傳輸帶輸送u形座，并帶動瓶體移動，以便將瓶體輸送至印刷機下方，但瓶體放置在u形座內后，由于難以起到對瓶體進行限位的目的，導致在印刷過程中瓶體可能會發生轉動，進而影響對瓶體的印刷效果，并降低瓶體放置在u形座內的穩定性。

技術實現思路

1、基于此，本實用新型的目的是提供一種平網曲面絲網印刷機輔助上料機構，以解決瓶體放置在u形座內后其穩定性較差的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種平網曲面絲網印刷機輔助上料機構，包括機架和傳輸帶，所述傳輸帶上安裝有多個u形座，且u形座內設有夾持組件，所述夾持組件包括設于u形座內部的放置板、固定于u形座內部兩側的固定板與通過軸承設于u形座上的轉軸，且轉軸的一端安裝有主動錐齒輪，所述放置板與u形座之間通過軸承連接有螺紋柱，且螺紋柱的外壁上方套接有活動座，并且螺紋柱的外壁下方安裝有從動錐齒輪，所述放置板的頂部兩側均貫穿有通口，所述固定板的一側通過旋轉軸連接有夾板，且夾板與活動座之間通過活動軸設有拉板。

3、通過采用上述技術方案，當拉板轉動后其會拉動夾板轉動，夾板轉動并與印刷物件貼合后，可對印刷物件進行限位，防止在印刷過程中印刷物件隨意移動而影響印刷效果。

4、進一步的，所述機架的外表面一側安裝有驅動電機，所述驅動電機的輸出端連接有主動輥。

5、通過采用上述技術方案，當需對印刷物件進行輸送上料時，可啟動驅動電機，驅動電機工作可驅動軸主動輥轉動，然后帶動傳輸帶轉動。

6、進一步的，所述機架的內部一側設有從動輥，所述從動輥與主動輥之間套接有傳輸帶。

7、通過采用上述技術方案，當主動輥轉動時其會帶動傳輸帶轉動，而從動輥也會跟隨轉動。

8、進一步的，所述放置板的底部設有限位桿，且限位桿的底端貫穿活動座。

9、通過采用上述技術方案，限位桿的設置可對活動座進行限位，防止活動座轉動。

10、進一步的，所述活動座與螺紋柱螺紋連接，所述轉軸的另一端安裝有旋鈕。

11、通過采用上述技術方案，當螺紋柱轉動時其會帶動活動座移動，活動座移動后則會拉動拉板轉動。

12、進一步的，所述主動錐齒輪與從動錐齒輪相嚙合。

13、通過采用上述技術方案，當主動錐齒輪轉動時其會帶動從動錐齒輪轉動，進而帶動螺紋柱轉動。

14、進一步的，所述夾板與固定板轉動連接，所述夾板呈弧形。

15、通過采用上述技術方案，方便夾板轉動，夾板轉動并與被夾持物件貼合后，可對被夾持物件進行限位。

16、進一步的，所述夾板的內壁設有防滑墊。

17、通過采用上述技術方案，防滑墊的設置可對被夾持物件進行防護，避免夾持力度過大而對被夾持物件造成損壞。

18、進一步的，所述拉板與活動座轉動連接，所述拉板貫穿通口。

19、通過采用上述技術方案，以便活動座移動時其會帶動拉板轉動，拉板則會拉動夾板轉動。

20、綜上所述，本實用新型主要具有以下有益效果：

21、本實用新型通過設置有夾持組件，當將瓶體放置于u形座內后，工作人員可通過旋鈕轉動轉軸，轉軸則帶動主動錐齒輪轉動，然后帶動從動錐齒輪轉動，并帶動螺紋柱轉動，螺紋柱則帶動活動座下移，活動座則帶動拉板轉動，而拉板會拉動夾板轉動，夾板轉動并與印刷物件貼合后，可對瓶體進行限位，防止在印刷過程中瓶體隨意移動而影響印刷效果，提高瓶體放置在u形座內的穩定性，并提高后續對瓶體的印刷效率，且由于夾板可轉動，因此夾板可對不同直徑的瓶體進行貼合限位，提高夾持組件的適用性，無需更換u形座便可對不同直徑的瓶體進行限位，且該操作過程簡單方便，進而提高對瓶體的夾持效率。

技術特征：

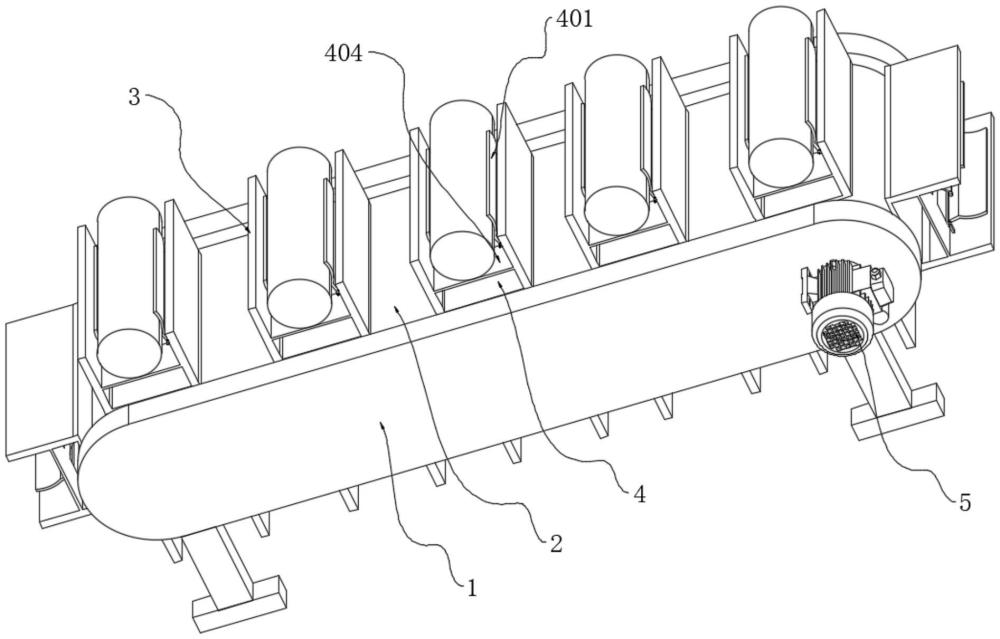

1.一種平網曲面絲網印刷機輔助上料機構，包括機架(1)和傳輸帶(2)，其特征在于：所述傳輸帶(2)上安裝有多個u形座(3)，且u形座(3)內設有夾持組件(4)，所述夾持組件(4)包括設于u形座(3)內部的放置板(404)、固定于u形座(3)內部兩側的固定板(402)與通過軸承設于u形座(3)上的轉軸(409)，且轉軸(409)的一端安裝有主動錐齒輪(408)，所述放置板(404)與u形座(3)之間通過軸承連接有螺紋柱(406)，且螺紋柱(406)的外壁上方套接有活動座(410)，并且螺紋柱(406)的外壁下方安裝有從動錐齒輪(407)，所述放置板(404)的頂部兩側均貫穿有通口(405)，所述固定板(402)的一側通過旋轉軸連接有夾板(401)，且夾板(401)與活動座(410)之間通過活動軸設有拉板(403)。

2.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述機架(1)的外表面一側安裝有驅動電機(5)，所述驅動電機(5)的輸出端連接有主動輥(6)。

3.根據權利要求2所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述機架(1)的內部一側設有從動輥(7)，所述從動輥(7)與主動輥(6)之間套接有傳輸帶(2)。

4.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述放置板(404)的底部設有限位桿(411)，且限位桿(411)的底端貫穿活動座(410)。

5.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述活動座(410)與螺紋柱(406)螺紋連接，所述轉軸(409)的另一端安裝有旋鈕。

6.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述主動錐齒輪(408)與從動錐齒輪(407)相嚙合。

7.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述夾板(401)與固定板(402)轉動連接，所述夾板(401)呈弧形。

8.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述夾板(401)的內壁設有防滑墊(412)。

9.根據權利要求1所述的一種平網曲面絲網印刷機輔助上料機構，其特征在于：所述拉板(403)與活動座(410)轉動連接，所述拉板(403)貫穿通口(405)。

技術總結
本技術公開了一種平網曲面絲網印刷機輔助上料機構，涉及印刷機領域，本技術包括機架和傳輸帶，傳輸帶上安裝有多個U形座，且U形座內設有夾持組件，夾持組件包括設于U形座內部的放置板。本技術通過設置有夾持組件，當將瓶體放置于U形座內后，工作人員可通過旋鈕轉動轉軸，轉軸則帶動主動錐齒輪轉動，然后帶動從動錐齒輪轉動，并帶動螺紋柱轉動，螺紋柱則帶動活動座下移，活動座則帶動拉板轉動，而拉板會拉動夾板轉動，夾板轉動并與印刷物件貼合后，可對瓶體進行限位，防止在印刷過程中瓶體隨意移動而影響印刷效果，提高瓶體放置在U形座內的穩定性，并提高后續對瓶體的印刷效率。

技術研發人員：劉義軍,蔡衛春,韓影龍
受保護的技術使用者：杭州眾宙科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
