本發明涉及銷軸領域，具體為一種帶有密封結構的銷軸。

背景技術：

1、在機械工程和裝配領域中，銷軸作為一種常見的連接元件，廣泛應用于各種設備和結構中，用于實現部件之間的固定、連接或轉動。然而，傳統的銷軸在設計和使用過程中存在一些局限性，特別是在需要密封和防脫功能的場合。

2、傳統的銷軸通常只具備基本的連接功能，缺乏有效的密封結構，導致在液體或氣體環境下使用時，容易發生泄漏，影響設備的性能和安全性。此外，傳統的銷軸在安裝后，往往缺乏有效的防脫措施，一旦受到外力沖擊或振動，容易發生松動或脫落，導致連接失效，甚至引發事故。

技術實現思路

1、本發明的目的在于提供一種帶有密封結構的銷軸，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種帶有密封結構的銷軸，包括銷軸本體，所述銷軸本體的一端一體成型有延伸柱，銷軸本體的桿體上套設有耐磨套，耐磨套的外側套設固定有橡膠密封罩，延伸柱的表面開設有插孔，延伸柱的桿體上套設有安裝套，安裝套的表面插接有擋條。

3、優選的，所述延伸柱的桿徑小于銷軸本體的桿徑，耐磨套呈斷面為“l”形的圓管，橡膠密封罩呈斷面為“l”形的圓管。

4、優選的，所述耐磨套的內壁上開設有限位槽，限位槽呈“凸”字形圓環槽，限位槽的內部轉動連接有轉環，轉環呈斷面為“凸”字形的圓環板，轉環的表面固定有牽引螺桿，牽引螺桿貫穿銷軸本體，牽引螺桿遠離轉環的一端套設螺接有螺母。

5、優選的，所述銷軸本體靠近延伸柱的一端開設有穿孔三，穿孔三設有兩個，兩個穿孔三關于延伸柱對稱分布，牽引螺桿和穿孔三一一對應，牽引螺桿插接在穿孔三中，穿孔三的孔深小于牽引螺桿的桿長。

6、優選的，所述安裝套的表面開設有穿孔一，穿孔一設有兩個，兩個穿孔一關于安裝套對稱分布，擋條和穿孔一一一對應，擋條貫穿穿孔一后插入插孔中。

7、優選的，所述擋條的表面開設有穿孔二，穿孔二的內部插接有彈性橡皮帶，彈性橡皮帶的兩端均固定在安裝套的表面，且彈性橡皮帶的兩端分別分布在擋條的兩側。

8、與現有技術相比，本發明的有益效果是：

9、本發明提出的帶有密封結構的銷軸，通過在銷軸本體上套設耐磨套和橡膠密封罩，形成了有效的密封結構，能夠防止液體或氣體從連接部位泄漏，保證了設備的性能和安全性。耐磨套和銷軸本體之間通過轉環和牽引螺桿的連接方式，實現了相對轉動的功能，使得銷軸在安裝后能夠靈活轉動，適應各種復雜的工況需求。通過在延伸柱上套設安裝套，并利用擋條和彈性橡皮帶的配合，實現了對銷軸的防脫限位，有效防止了銷軸在安裝后受到外力沖擊或振動時發生松動或脫落，提高了連接的穩定性和可靠性。

技術特征：

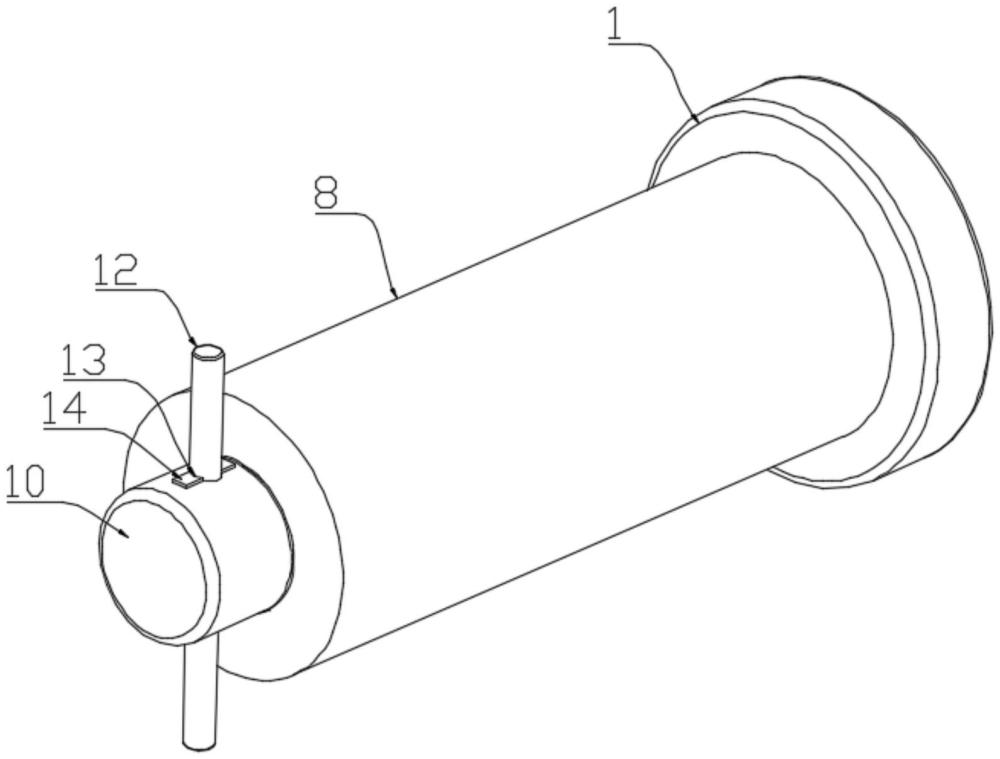

1.一種帶有密封結構的銷軸，包括銷軸本體(1)，其特征在于：所述銷軸本體(1)的一端一體成型有延伸柱(2)，銷軸本體(1)的桿體上套設有耐磨套(3)，耐磨套(3)的外側套設固定有橡膠密封罩(8)，延伸柱(2)的表面開設有插孔(9)，延伸柱(2)的桿體上套設有安裝套(10)，安裝套(10)的表面插接有擋條(12)。

2.根據權利要求1所述的一種帶有密封結構的銷軸，其特征在于：所述延伸柱(2)的桿徑小于銷軸本體(1)的桿徑，耐磨套(3)呈斷面為“l”形的圓管，橡膠密封罩(8)呈斷面為“l”形的圓管。

3.根據權利要求1所述的一種帶有密封結構的銷軸，其特征在于：所述耐磨套(3)的內壁上開設有限位槽(4)，限位槽(4)呈“凸”字形圓環槽，限位槽(4)的內部轉動連接有轉環(5)，轉環(5)呈斷面為“凸”字形的圓環板，轉環(5)的表面固定有牽引螺桿(6)，牽引螺桿(6)貫穿銷軸本體(1)，牽引螺桿(6)遠離轉環(5)的一端套設螺接有螺母(7)。

4.根據權利要求3所述的一種帶有密封結構的銷軸，其特征在于：所述銷軸本體(1)靠近延伸柱(2)的一端開設有穿孔三(15)，穿孔三(15)設有兩個，兩個穿孔三(15)關于延伸柱(2)對稱分布，牽引螺桿(6)和穿孔三(15)一一對應，牽引螺桿(6)插接在穿孔三(15)中，穿孔三(15)的孔深小于牽引螺桿(6)的桿長。

5.根據權利要求1所述的一種帶有密封結構的銷軸，其特征在于：所述安裝套(10)的表面開設有穿孔一(11)，穿孔一(11)設有兩個，兩個穿孔一(11)關于安裝套(10)對稱分布，擋條(12)和穿孔一(11)一一對應，擋條(12)貫穿穿孔一(11)后插入插孔(9)中。

6.根據權利要求1所述的一種帶有密封結構的銷軸，其特征在于：所述擋條(12)的表面開設有穿孔二(13)，穿孔二(13)的內部插接有彈性橡皮帶(14)，彈性橡皮帶(14)的兩端均固定在安裝套(10)的表面，且彈性橡皮帶(14)的兩端分別分布在擋條(12)的兩側。

技術總結
本發明涉及銷軸技術領域，具體為一種帶有密封結構的銷軸，包括銷軸本體，所述銷軸本體的一端一體成型有延伸柱，銷軸本體的桿體上套設有耐磨套，耐磨套的外側套設固定有橡膠密封罩，延伸柱的表面開設有插孔，延伸柱的桿體上套設有安裝套，安裝套的表面插接有擋條；有益效果為：本發明提出的帶有密封結構的銷軸，通過在銷軸本體上套設耐磨套和橡膠密封罩，形成了有效的密封結構，能夠防止液體或氣體從連接部位泄漏，保證了設備的性能和安全性。

技術研發人員：樹林,李德晶
受保護的技術使用者：鹽城大浩機械有限公司
技術研發日：
技術公布日：2025/4/28
