本發明屬于茶葉鐵罐，具體涉及一種防潮茶葉鐵罐包裝盒。

背景技術：

1、茶葉是一種廣泛飲用的飲品，它來源于茶樹的葉子和嫩芽，經過采摘、加工后制成。茶葉不僅具有豐富的營養價值，還承載著深厚的文化內涵和悠久的歷史背景，而茶葉在存儲的過程中通常會使用到茶葉鐵罐包裝盒。

2、目前，現有的茶葉鐵罐包裝盒在使用的過程中，通常是將茶葉存放在罐身內的，但是隨著使用者多次抓取茶葉，茶葉中會殘留大量的碎渣，而這些碎渣會混合在茶葉中很難被剔除，同時這些碎渣在后續抓取茶葉時也可能被帶出，并且會與茶葉一起沖泡，從而可能會影響泡出的口感。

技術實現思路

1、本發明的目的在于提供一種防潮茶葉鐵罐包裝盒，旨在解決現有的茶葉鐵罐包裝盒在使用的過程中，通常是將茶葉存放在罐身內的，但是隨著使用者多次抓取茶葉，茶葉中會殘留大量的碎渣，而這些碎渣會混合在茶葉中很難被剔除，同時這些碎渣在后續抓取茶葉時也可能被帶出，并且會與茶葉一起沖泡，從而可能會影響泡出的口感的問題。

2、為實現上述目的，本發明提供如下技術方案：一種防潮茶葉鐵罐包裝盒，包括罐身，所述罐身的底部螺紋連接有底蓋，所述罐身的頂部螺紋連接有頂蓋，所述底蓋的內側設置有碎渣過濾板；

3、所述碎渣過濾板的外壁開設有兩個定位缺口，兩個所述定位缺口的內側開設有卡槽，所述底蓋的內部連接有兩個安裝座，兩個所述安裝座的外壁連接有限位塊，兩個所述安裝座的內部設置有彈簧，所述彈簧的一端連接有活動塊，所述活動塊的一端連接有卡銷，所述活動塊的頂部連接有撥塊。

4、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述安裝座位于定位缺口的內側。

5、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述卡銷的一端貫穿延伸至定位缺口內部。

6、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述碎渣過濾板通過定位缺口、卡槽、安裝座、限位塊、彈簧、活動塊、卡銷、撥塊可與底蓋構成彈性卡合結構。

7、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述頂蓋的內側頂部設置有防潮盒，所述防潮盒的底部開設有多個吸潮孔，所述防潮盒的內部設置有除濕包。

8、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述防潮盒的外壁開設有限位槽，所述頂蓋的內側頂部連接有連接座，所述連接座的內部設置有雙向絲桿和導向桿，所述雙向絲桿的外壁螺紋連接有兩個螺紋連接塊，兩個所述螺紋連接塊的底部連接有l(wèi)型限位插塊。

9、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述螺紋連接塊的端部套接于導向桿的外壁上。

10、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述限位槽與l型限位插塊一端的尺寸相適配。

11、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述雙向絲桿的外壁連接有第一錐齒，所述頂蓋的頂部貫穿有轉動桿，所述轉動桿的一端連接有第二錐齒，所述轉動桿的一端連接有旋鈕。

12、作為本發明一種防潮茶葉鐵罐包裝盒優選的，所述第一錐齒和第二錐齒之間相嚙合。

13、與現有技術相比，本發明的有益效果是：

14、通過在底蓋內部設置碎渣過濾板，當罐身內部的茶葉存在碎渣時，通過搖晃罐身使混合在茶葉中的碎渣下落，然后通過碎渣過濾板對茶葉以及其中的碎渣進行篩分，使得碎渣能夠通過碎渣過濾板的間隙下落到底蓋內進行收集，從而避免碎渣被抓出影響泡茶口感的情況發生。

15、通過撥塊撥動活動塊帶動卡銷收縮，此時卡銷的一端則會從卡槽內脫離，然后向上提起碎渣過濾板，使其從底蓋內部取出即可對其拆卸，從而方便對底蓋內收集的碎渣進行處理。

16、通過在頂蓋內側頂部設置防潮盒，然后在防潮盒內部放置除濕包，然后利用防潮盒底部的吸潮孔，使防潮盒與罐身內部相連通，從而通過除濕包能夠?qū)?nèi)部茶葉進行干燥除潮處理。

17、通過旋鈕轉動轉動桿，然后利用第一錐齒和第二錐齒之間嚙合關系帶動雙向絲桿轉動，隨著雙向絲桿轉動，其外壁螺紋連接的兩個螺紋連接塊能夠沿著導向桿相向移動，而隨著兩個螺紋連接塊相向移動其底部的l型限位插塊則會從防潮盒外壁上的限位槽內脫離，從而實現防潮盒便捷拆卸，以便于除濕包更換。

技術特征：

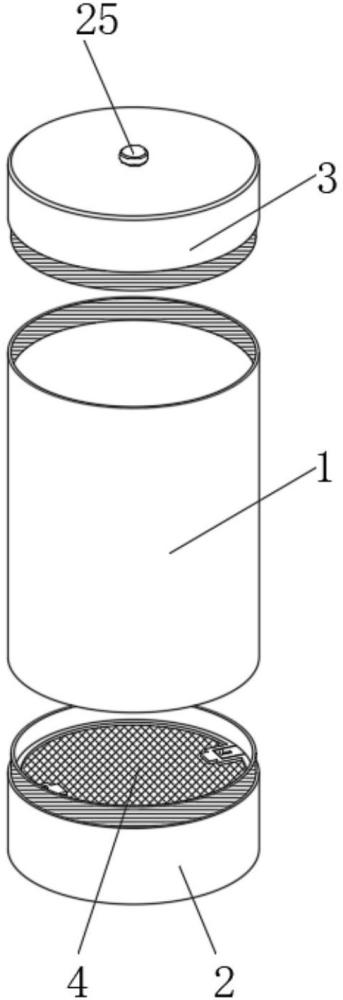

1.一種防潮茶葉鐵罐包裝盒，包括罐身（1），其特征在于：所述罐身（1）的底部螺紋連接有底蓋（2），所述罐身（1）的頂部螺紋連接有頂蓋（3），所述底蓋（2）的內側設置有碎渣過濾板（4）；

2.根據權利要求1所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述安裝座（7）位于定位缺口（5）的內側。

3.根據權利要求1所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述卡銷（11）的一端貫穿延伸至定位缺口（5）內部。

4.根據權利要求1所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述碎渣過濾板（4）通過定位缺口（5）、卡槽（6）、安裝座（7）、限位塊（8）、彈簧（9）、活動塊（10）、卡銷（11）、撥塊（12）可與底蓋（2）構成彈性卡合結構。

5.根據權利要求1所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述頂蓋（3）的內側頂部設置有防潮盒（13），所述防潮盒（13）的底部開設有多個吸潮孔（14），所述防潮盒（13）的內部設置有除濕包（15）。

6.根據權利要求5所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述防潮盒（13）的外壁開設有限位槽（16），所述頂蓋（3）的內側頂部連接有連接座（17），所述連接座（17）的內部設置有雙向絲桿（18）和導向桿（19），所述雙向絲桿（18）的外壁螺紋連接有兩個螺紋連接塊（20），兩個所述螺紋連接塊（20）的底部連接有l(wèi)型限位插塊（21）。

7.根據權利要求6所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述螺紋連接塊（20）的端部套接于導向桿（19）的外壁上。

8.根據權利要求6所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述限位槽（16）與l型限位插塊（21）一端的尺寸相適配。

9.根據權利要求6所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述雙向絲桿（18）的外壁連接有第一錐齒（22），所述頂蓋（3）的頂部貫穿有轉動桿（23），所述轉動桿（23）的一端連接有第二錐齒（24），所述轉動桿（23）的一端連接有旋鈕（25）。

10.根據權利要求9所述的一種防潮茶葉鐵罐包裝盒，其特征在于：所述第一錐齒（22）和第二錐齒（24）之間相嚙合。

技術總結
本發明屬于茶葉鐵罐包裝盒技術領域，具體涉及一種防潮茶葉鐵罐包裝盒，包括罐身，所述罐身的底部螺紋連接有底蓋，所述罐身的頂部螺紋連接有頂蓋，所述底蓋的內側設置有碎渣過濾板，所述碎渣過濾板的外壁開設有兩個定位缺口，兩個所述定位缺口的內側開設有卡槽，所述底蓋的內部連接有兩個安裝座，本發明通過在底蓋內部設置碎渣過濾板，當罐身內部的茶葉存在碎渣時，通過搖晃罐身使混合在茶葉中的碎渣下落，然后通過碎渣過濾板對茶葉以及其中的碎渣進行篩分，使得碎渣能夠通過碎渣過濾板的間隙下落到底蓋內進行收集，從而避免碎渣被抓出影響泡茶口感的情況發生。

技術研發人員：羅濤,楊柳娥,肖志紅
受保護的技術使用者：江西厚里包裝有限公司
技術研發日：
技術公布日：2025/4/24
