本發明涉及打包設備，具體為一種語音控制的封箱打包機。

背景技術：

1、現有的快遞打包過程中，經常要用到不同尺寸的紙箱進行封箱打包，為適應不同尺寸的紙箱封箱打包現在使用的是自適應尺寸的封箱機。把紙箱放入到封箱機中，封箱機左右夾持皮帶會自動運行到紙箱相應的寬度，封箱機上部的封箱機頭也會運行到紙箱的相應高度。當兩個機構都運行到相應高度時開始進行封箱打包。

2、但是由于夾持皮帶及封箱機頭運行到相應位置需要時間，造成封箱效率較低。現在打包機也有用伺服電機控制左右夾持皮帶及上部封箱頭，把對應不同的尺寸參數輸入到機器的觸摸屏內，操作人員在使用不同的紙箱封箱前先點擊觸摸屏讓機器運行到要打包紙箱的相應位置參數，可以直接將紙箱放入進行打包。

3、例如：用戶有5種不同尺寸的紙箱，按照1,2,3,4,5進行編號。用戶先將5種紙箱的參數設定保存到封箱機的觸摸屏內，用戶要用到3號箱打包，就在觸摸屏上點擊3號，紙箱會自動運行到3號位置，用戶將裝好產品的封箱機上進行封箱打包。但這種操作方式的缺點是每次人工都要點擊觸摸屏，造成操作繁瑣從而影響效率。

技術實現思路

1、為克服相關技術中存在的問題，本說明書提供了一種語音控制的封箱打包機。

2、本發明解決上述技術問題的技術方案如下：一種語音控制的封箱打包機，該封箱打包機包括一個可活動的封箱機臺，封箱機臺配備了能夠根據箱子的寬度自動調整間距并夾持箱子進行輸送的左右夾持輸送機構。此外，該封箱機臺還設有能夠根據箱子的高度自動調節上下距離并對箱子進行封頂的上部封箱機構。為了實現對這些機構的精確控制，封箱機臺還配備了能夠接收語音指令，并根據這些指令控制左右夾持輸送機構和上部封箱機構依據設定的箱子規格調節輸送間距和高度的plc控制裝置。在封箱機臺的下方，還設有用于對箱子進行封底的下部封箱機構。

3、為了實現語音控制功能，預先將對應的語音指令錄入到plc控制裝置中；在plc控制裝置中設置了多種箱子規格，并為每個規格分配了一個特定的編號；當需要進行封箱操作時，工作人員通過麥克風播報其中一個編號，語音信號隨后被傳送到語音識別模塊；plc控制裝置接收到語音識別模塊的指令后，會控制左右夾持輸送機構和上部封箱機構依據設定的箱子規格自動調節輸送間距和高度；此外，plc控制裝置還能夠錄入多個工作人員的語音數據，并對每個工作人員的語音數據進行相應標記，plc控制裝置并配備了觸摸顯示屏，方便工作人員進行操作和監控。

4、為了提高語音識別的準確性和安全性，基于語音數據確定關聯的每個工作人員的語音特征；在接收到語音請求的情況下，plc控制裝置會根據采集時刻在排班數據中當前關聯的工作人員，以確定有效語音特征，在匹配到當前關聯的工作人員的情況下，將當前關聯的工作人員關聯的語音數據在觸摸顯示屏中進行顯示；基于這些有效語音特征，plc控制裝置能夠判斷封箱語音請求的有效性，從而確保只有授權的工作人員發出的語音指令才會被執行，進一步增強了系統的安全性和可靠性。

5、本發明的有益效果是：首先，本發明的語音控制的封箱打包機提高了操作的便捷性。工作人員無需直接接觸機器，只需通過語音指令即可完成封箱操作，這不僅減少了操作者的勞動強度，還降低了因操作不當導致的機器故障風險。其次，通過plc控制裝置的精確控制，封箱打包機能夠實現快速、準確的封箱作業，大大提升了生產效率。此外，語音控制功能的加入，使得封箱打包機的操作更加人性化，適應了現代工業自動化和智能化的發展趨勢。

6、再者，本發明的語音控制的封箱打包機在安全性方面也有所提升。通過語音特征的識別和匹配，系統能夠有效識別授權操作人員，防止未授權人員誤操作，從而避免了潛在的安全隱患。同時，plc控制裝置的觸摸顯示屏為操作人員提供了直觀的操作界面，使得操作更加直觀易懂，減少了操作錯誤的可能性。此外，系統還能夠記錄操作日志，便于事后追蹤和管理，進一步增強了封箱打包機的管理功能。

7、最后，本發明的語音控制的封箱打包機在維護和升級方面也具有優勢。由于采用了語音識別技術和plc控制裝置，封箱打包機的維護成本相對較低，且易于升級。當需要對封箱打包機進行功能擴展或性能優化時，只需更新plc控制裝置中的軟件即可，無需對硬件進行大規模改造，這大大降低了維護和升級的成本和復雜度。

8、綜上所述，本發明的語音控制的封箱打包機不僅提高了操作的便捷性和生產效率，還增強了系統的安全性和可靠性，同時在維護和升級方面也具有顯著優勢。因此，本發明具有很高的實用價值和市場應用前景。

技術特征：

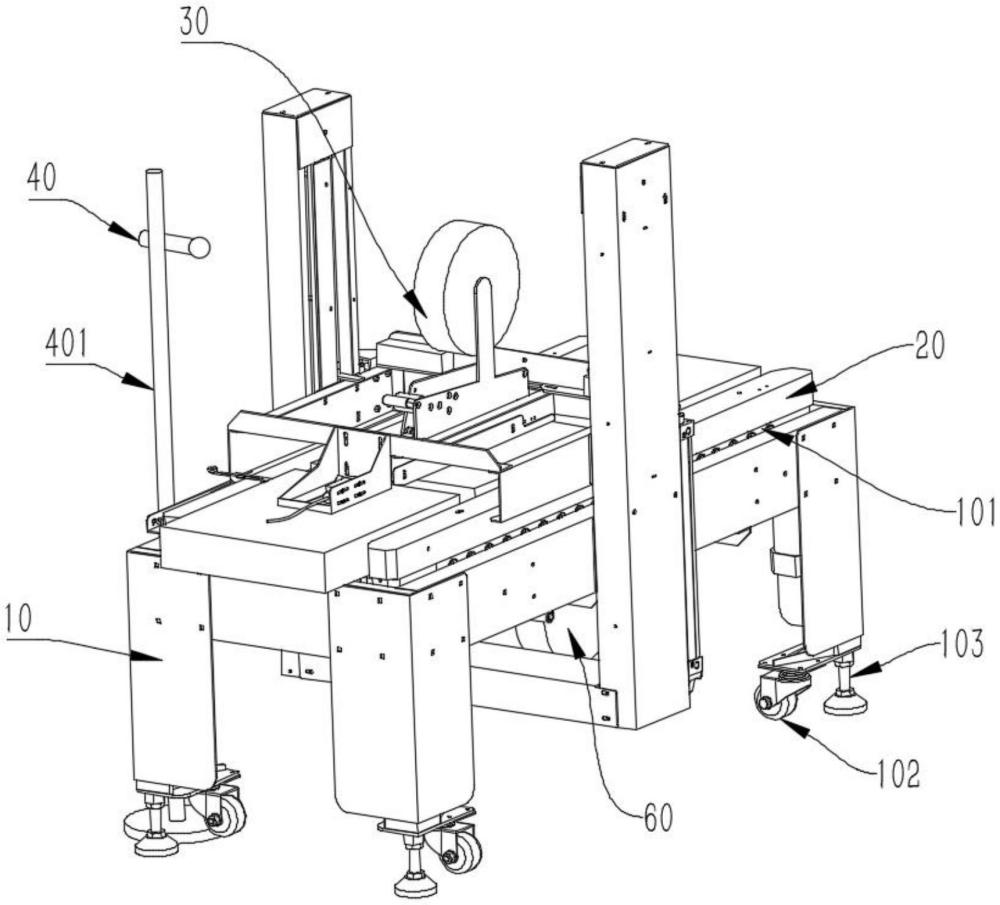

1.一種語音控制的封箱打包機，包括可活動的封箱機臺，其特征在于，封箱機臺設有根據箱子寬度自動變換間距并夾持箱子進行輸送的左右夾持輸送機構、以及根據箱子高度自動調節上下距離并對箱子進行封頂的上部封箱機構、以及接收到語音指令后控制左右夾持輸送機構和上部封箱機構依據設定箱子規格調節輸送間距和高度的plc控制裝置，封箱機臺上設有用于對箱子進行封底的下部封箱機構；預先將對應語音錄入到plc控制裝置，在plc控制裝置設置多種箱子規格，并將每個箱子的規格設置一個相應的編號，播報其中一個編號由麥克風將語音信號傳至語音識別模塊，plc控制裝置接收到語音識別模塊的指令后，使plc控制裝置控制左右夾持輸送機構和上部封箱機構依據設定箱子規格調節輸送間距和高度。

2.根據權利要求1所述的語音控制的封箱打包機，其特征在于，plc控制裝置可錄入多個工作人員的語音數據，并對每個工作人員的語音數據進行相應標記，plc控制裝置設有觸摸顯示屏；基于語音數據確定關聯的每個工作人員的語音特征，在接收到語音請求的情況下，根據采集時刻在排班數據中當前關聯的工作人員，以確定有效語音特征，基于有效語音特征確定封箱語音請求的有效性。

3.根據權利要求2所述的語音控制的封箱打包機，其特征在于，當前的工作人員對麥克風進行對話，語音識別模塊識別當前關聯的工作人員的語音數據，根據封箱語音請求中的語音特征在語音數據庫中匹配當前關聯的工作人員；在匹配到當前關聯的工作人員的情況下，將當前關聯的工作人員關聯的語音數據在觸摸顯示屏中進行顯示。

4.根據權利要求2所述的語音控制的封箱打包機，其特征在于，可在觸摸顯示屏中選中當前關聯的工作人員的語音數據，并將選中的當前關聯的工作人員關聯的語音數據在觸摸顯示屏中進行顯示。

5.根據權利要求2所述的語音控制的封箱打包機，其特征在于，左右夾持輸送機構包括設于封箱機臺前后兩側的滑桿，滑桿的左右兩側設有可相對運動的安裝架，安裝架上設有輸送帶組件，左右夾持輸送機構還包括與兩安裝架連接并驅動兩安裝架相靠近或相遠離的電機及絲桿組件，電機及絲桿組件與plc控制裝置電性連接。

6.根據權利要求3所述的語音控制的封箱打包機，其特征在于，還包括設于封箱機臺兩端的端部導料機構，端部導料機構方便推動的箱子進出左右夾持輸送機構。

7.根據權利要求4所述的語音控制的封箱打包機，其特征在于，端部導料機構包括基座，基座沿長度方向開設有安裝槽，安裝槽內沿箱子移動方向并排設置多個導向膠輥。

8.根據權利要求1所述的語音控制的封箱打包機，其特征在于，上部封箱機構包括跨設于封箱機臺底部的凵型架，凵型架兩側設有豎直滑軌，在豎直滑軌上滑設有升降架，封箱機臺底部設有驅動升降架沿豎直滑軌上下滑動的直線驅動裝置，升降架上設置有用于封箱子頂部的上封箱機機芯。

9.根據權利要求6所述的語音控制的封箱打包機，其特征在于，下部封箱機構包括下封箱機機芯，下封箱機機芯與上封箱機機芯上下正對設置。

10.根據權利要求7所述的語音控制的封箱打包機，其特征在于，下封箱機機芯與上封箱機機芯均設有用于檢測膠帶有無的光線傳感器，光線傳感器與plc控制裝置電性連接，plc控制裝置設有報警裝置。

技術總結
本發明涉及打包設備技術領域，具體為一種語音控制的封箱打包機，包括可活動的封箱機臺，封箱機臺設有根據箱子寬度自動變換間距并夾持箱子進行輸送的左右夾持輸送機構、以及根據箱子高度自動調節上下距離并對箱子進行封頂的上部封箱機構、以及接收到語音指令后控制左右夾持輸送機構和上部封箱機構依據設定箱子規格調節輸送間距和高度的PLC控制裝置，封箱機臺上設有用于對箱子進行封底的下部封箱機構。本發明的語音控制的封箱打包機提高了操作的便捷性。工作人員無需直接接觸機器，只需通過語音指令即可完成封箱操作，這不僅減少了操作者的勞動強度，還降低了因操作不當導致的機器故障風險，具有很高的實用價值和市場應用前景。

技術研發人員：劉亞樓
受保護的技術使用者：廣州匯科智能設備有限公司
技術研發日：
技術公布日：2025/4/24
