本發明涉及一種面向金屬粉末加工的轉運裝置及其運行方法，屬于金屬粉末加工。

背景技術：

1、在金屬粉末加工工藝中，通常的流程是將金屬粉末加熱熔化后，轉運至下一步工序。在這一轉運過程中，常采用重力傾倒法完成，通常通過控制加熱容器的傾斜角度將熔融粉末從一個工序轉移到另一個。該方法結構相對簡單，但需要對傾倒速度、傾倒角度等關鍵參數進行控制，通常由液壓轉運裝置來實現。為了確保轉運過程的穩定性，傾倒速度、傾倒角度以及傾倒啟動與停止的時機控制至關重要。然而，由于加熱容器和轉運容器通常由陶瓷等耐高溫材料制成，且生產工藝中涉及的高溫環境，使用稱重測量來監控傾倒過程的難度較大，因此傳統上依賴人工目測進行觀測，通過液壓控制閥門對傾倒速度和角度進行調節，存在以下缺陷：1.難以實現精確控制：熔融狀態下的金屬粉末具有流動性和高溫特性，使用重力傾倒法容易受到傾倒角度和速度的影響，難以保證粉末流量的均勻性。傾倒過程中，溫度變化和熔融金屬的表面張力會導致不穩定的流動，影響后續工序的質量；2.自動化程度低：雖然部分機械設備和泵送轉運裝置可以實現一定程度的自動化，但現有技術在高溫、熔融粉末的轉運過程中，通常需要大量的人工干預，特別是在控制熔融粉末的流速和流量時，缺乏自動閉環控制轉運裝置。這不僅增加了操作難度，還容易導致誤差，影響生產效率和產品質量。

2、因此，在熔融狀態下金屬粉末的轉運方面，現有技術在精確控制、溫度管理、自動化以及材料浪費等方面仍存在不足，亟需一種更加高效、安全且自動化程度更高的解決方案。本發明通過紅外熱成像技術、空間定位技術、激光測量技術進行觀測，引入動態閉關轉運裝置完成對運轉過程的線性控制，保證運轉過程的高效性以及穩定性。

技術實現思路

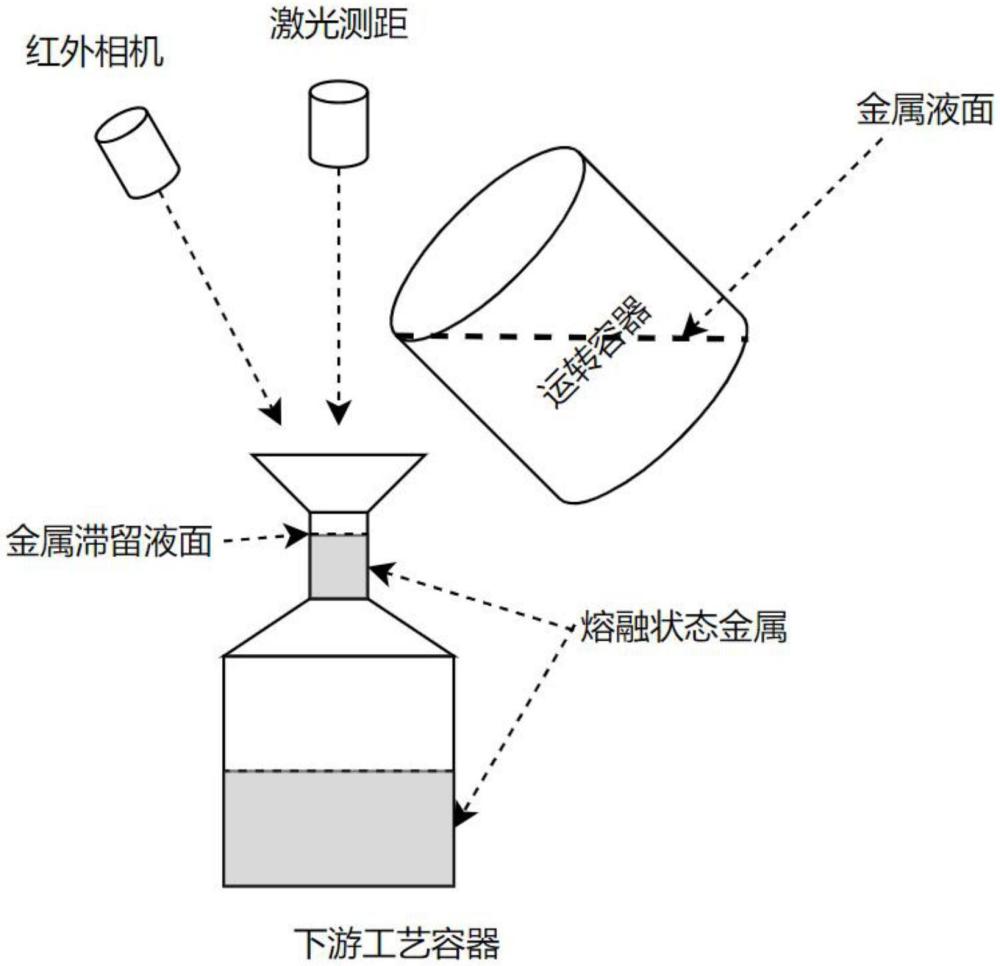

1、本發明為解決金屬粉末加工工藝中采用重力傾倒法難以實現精確控制以及自動化程度低的問題，進而提出一種面向金屬粉末加工的轉運裝置及其運行方法，其中轉運裝置包括：運轉容器、紅外相機、激光測距裝置和下游工藝容器；

2、下游工藝容器上設有漏斗狀開口，述運轉容器用于盛放熔融狀態下的金屬并倒入下游工藝容器，熔融狀態下的金屬在漏斗裝開口的細口位置形成金屬滯留區域，激光測距裝置用于測量金屬滯留區域和下游工藝容器中下游的熔融狀態下的金屬的距離，紅外相機用于對下游的熔融狀態下的金屬表面進行定位，通過閉環控制運轉容器的傾倒角度，完成對熔融狀態下的金屬進行運轉。

3、一種面向金屬粉末加工的轉運裝置的使用方法，包括：

4、步驟1：對運轉容器、紅外相機、激光測距裝置和下游工藝容器進行離線標定，根據紅外相機、激光測距裝置和下游工藝容器的離線參數建立觀測量的同一坐標系，通過運轉容器的離線標定得到的物理參數測量，完成轉運裝置的初始化參數；

5、步驟2：在線計算下游工藝容器中熔融狀態下的金屬體積，獲取運轉容器傾倒速度的要求；

6、步驟3：根據運轉容器傾倒速度的要求進行轉運裝置的在線控制，完成金屬粉末的傾倒。

7、可選的，步驟1中完成轉運裝置的初始化參數的步驟包括：

8、步驟1.1：記錄運轉容器的體積、形狀參數，根據體積與形狀參數對運轉容器的內腔進行數學建模，獲取傾倒角度與單位時間內流出液體的體積關系，獲取運轉容器的物理參數；

9、步驟1.2：通過帶有紅外led燈珠的面板對紅外相機內參進行標定，通過紅外相機的相機坐標系與下游容器的物理坐標系進行空間標定，完成紅外相機的外參標定；

10、步驟1.3：記錄下游容器的體積、形狀參數，根據體積與形狀參數對下游容器物理參數的內腔進行數學建模，完成對下游容器的物理參數標定；

11、步驟1.4：對激光測距裝置的零點與下游容器的物理坐標系進行標定，完成激光測距裝置的標定；

12、步驟1.5：通過對下游容器、激光測距裝置與紅外相機的標定，完成觀測量的統一坐標系建立，并且通過運轉容器的物理參數測量，完成轉運裝置的初始化參數。

13、可選的，步驟2中在線計算下游工藝容器中熔融狀態下的金屬體積的步驟包括：

14、步驟2.1：激光測量裝置以一定角度直射到熔融狀態的金屬表面，測量熔融狀態的金屬表面的距離，計算出此時盛放熔融狀態下的金屬液體表面在下游容器內的位置；

15、步驟2.2：通過紅外相機對表面進行觀測，通過空間定位技術與離線標定的參數對熔融狀態的金屬表面進行精準定位與建模，獲取紅外測量結果；

16、步驟2.3：通過激光裝置測量結果、紅外測量結果以及下游容器物理參數，計算得到下游容器中的滯留金屬體積和下游容器中的剩余體積冗余量v1；

17、步驟2.4：通過運轉容器的數學建模計算得到計算單位時間內的熔融狀態的金屬體積流出量，并根據時間估算出已經傾倒出容器，并且未到達下游容器中在空中的自由金屬液體的體積v2；

18、步驟2.5：根據剩余體積冗余量v1和估算在空中的自由液態金屬的體積v2進行流量轉運裝置建模，估算出單位時間內的傾倒體積上限vt，將vt和運轉容器的數學建模結合計算得到傾倒角度的上限ang，并通過通過卡爾曼濾波計算出下一時刻的傾倒角度ang-t’。

19、可選的，步驟3中根據運轉容器傾倒速度的要求進行轉運裝置的在線控制的步驟包括：

20、步驟3.1：運行轉運裝置，自動控制運轉容器開始傾倒；

21、步驟3.2：通過步驟1獲取初始傾倒的所有物理參數，轉運裝置控制運轉容器由固定速度開始傾倒；

22、步驟3.3：轉運裝置根據步驟2.5實時計算的運轉容器角度，控制液壓機構進行自動調節傾倒角度；

23、步驟3.4：當傾倒角度大于臨界值后或?qū)ο掠稳萜饔^測體積大于臨界值，轉運裝置完成傾倒。

24、本發明的有益效果是：

25、1、本發明能夠?qū)崿F(xiàn)自動化傾倒，對傾倒過程進行閉環，保證傾倒的穩定性與安全性；

26、2、本發明能夠采用自動化的方式進行觀測，避免人為觀測的不穩定性。

技術特征：

1.一種面向金屬粉末加工的轉運裝置，其特征在于，所述一種面向金屬粉末加工的轉運裝置的結構包括：

2.一種面向金屬粉末加工的轉運裝置的使用方法，應用于權利要求1所述的一種面向金屬粉末加工的轉運裝置，其特征在于，包括：

3.根據權利要求2所述的一種面向金屬粉末加工的轉運裝置的使用方法，其特征在于，步驟1中完成轉運裝置的初始化參數的步驟包括：

4.根據權利要求2所述的一種面向金屬粉末加工的轉運裝置的使用方法，其特征在于，步驟2中在線計算下游工藝容器中熔融狀態下的金屬體積的步驟包括：

5.根據權利要求2所述的一種面向金屬粉末加工的轉運裝置的使用方法，其特征在于，步驟3中根據運轉容器傾倒速度的要求進行轉運裝置的在線控制的步驟包括：

技術總結
本發明提出一種面向金屬粉末加工的轉運裝置及其運行方法，屬于金屬粉末加工技術領域，解決金屬粉末加工工藝中采用重力傾倒法難以實現精確控制以及自動化程度低的問題，其中轉運裝置包括：運轉容器、紅外相機、激光測距裝置和下游工藝容器；下游工藝容器上設有漏斗狀開口，述運轉容器用于盛放熔融狀態下的金屬并倒入下游工藝容器，熔融狀態下的金屬在漏斗裝開口的細口位置形成金屬滯留區域，激光測距裝置用于測量金屬滯留區域和下游工藝容器中下游的熔融狀態下的金屬的距離，紅外相機用于對下游的熔融狀態下的金屬表面進行定位。

技術研發人員：劉禹欣,孫雷,李美娟,付金蕊,馮大志
受保護的技術使用者：哈爾濱拓博科技有限公司
技術研發日：
技術公布日：2025/4/28
