本發明涉及鑄造模具吊裝設備，具體為一種新型的鑄造模具吊裝平衡裝置。

背景技術：

1、在鑄造行業中，鑄造模具的吊裝是一項關鍵且具有一定難度的操作。傳統的鑄造模具吊裝方式常常難以確保模具在起吊和移動過程中的平衡，容易出現模具傾斜、晃動甚至掉落的情況，這不僅對操作人員的安全構成威脅，還可能損壞昂貴的鑄造模具和周邊設備。因此，提出一種新型的鑄造模具吊裝平衡裝置。

技術實現思路

1、針對現有技術的不足，本發明提供了一種新型的鑄造模具吊裝平衡裝置，解決了傳統的鑄造模具吊裝方式常常難以確保模具在起吊和移動過程中的平衡的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種新型的鑄造模具吊裝平衡裝置，包括平衡底座，所述平衡底座頂部固定連接有吊裝板立板，所述吊裝板立板內部設置有調節組件，所述平衡底座底部轉動連接有安裝板，所述安裝板內部轉動連接有三個耳軸，所述安裝板外壁固定連接有三個固定螺栓，所述固定螺栓內部設置有固定組件，所述平衡底座頂部設置有觀察組件，所述平衡底座內部設置有擠壓組件；

3、所述調節組件包括轉軸和轉把，所述轉軸和所述轉把均轉動連接在所述吊裝板立板內部，所述轉軸外壁上固定連接有第一錐齒輪，所述轉把上固定連接有第二錐齒輪，所述轉軸底部固定連接在所述安裝板頂部。

4、優選的，所述固定組件包括定位銷和多個定位孔，所述定位銷外壁滑動連接在所述固定螺栓內部，所述定位孔開設在所述耳軸外壁，所述定位銷和所述定位孔之間卡合。

5、優選的，所述觀察組件包括三個蓄液箱，所述蓄液箱固定連接在所述平衡底座頂部，所述蓄液箱外壁固定連接有導流管，所述導流管遠離所述蓄液箱的一端固定連接有觀察管。

6、優選的，所述擠壓組件包括三個滑桿，所述滑桿外壁滑動連接在所述平衡底座及內部，所述滑桿外壁固定連接有限位塊，所述限位塊頂部固定連接有彈簧，所述滑桿頂部固定連接有滑動板。

7、優選的，所述吊裝板立板頂部固定連接有卸扣，所述第一錐齒輪和所述第二錐齒輪之間嚙合。

8、優選的，所述轉把表面邊緣滑動連接有固定銷，所述固定銷和所述吊裝板立板之間卡合。

9、優選的，所述觀察管表面設置有刻度，所述蓄液箱表面開設有排氣孔。

10、優選的，所述滑動板外壁固定連接有密封圈，所述密封圈外壁和所述蓄液箱內壁之間抵接。

11、優選的，所述限位塊外壁滑動連接在所述平衡底座內部，所述彈簧遠離所述限位塊的一端固定連接在所述平衡底座內壁。

12、優選的，所述耳軸外壁轉動連接在所述固定螺栓內部。

13、本發明提供了一種新型的鑄造模具吊裝平衡裝置。具備以下有益效果：

14、1、本發明通過調節組件中的轉軸、第一錐齒輪、轉把和第二錐齒輪相互配合，當操作人員轉動轉把時，第二錐齒輪帶動第一錐齒輪轉動，進而使轉軸轉動，由于轉軸底部與安裝板頂部固定連接，安裝板得以繞其與平衡底座的轉動連接點靈活轉動。而安裝板內部轉動連接的三個耳軸，其位置隨安裝板的轉動而改變。使得在面對不同形狀、尺寸和重量的鑄造模具時，能夠通過調整耳軸的相對位置，精確地調整模具的懸掛角度，確保模具的重心與吊裝裝置的受力中心相契合，有效防止因重心偏移而導致的模具晃動與失衡，極大地提高了吊裝的穩定性與安全性。

15、2、本發明通過擠壓組件中的滑桿、塊限位塊、彈簧和滑動板相互協作。在吊裝時，模具對滑桿的擠壓使滑桿在平衡底座內滑動，帶動限位塊移動并使滑動板在蓄液箱部滑動，滑動板在蓄液箱內的滑動改變了蓄液箱內液體的分布，液體經導流管流向觀察管，觀察管表面的刻度可精確顯示液位變化。通過這種聯動配合，操作人員能夠根據觀察管內液位的差異直觀地判斷模具是否平行，實現了對模具平衡狀態的實時、精準監測。若模具出現傾斜，液位變化會及時反饋，操作人員可據此迅速采取措施調整，有效避免了因模具失衡未及時發現而引發的安全事故與模具損壞，保障了吊裝作業的順利進行。

技術特征：

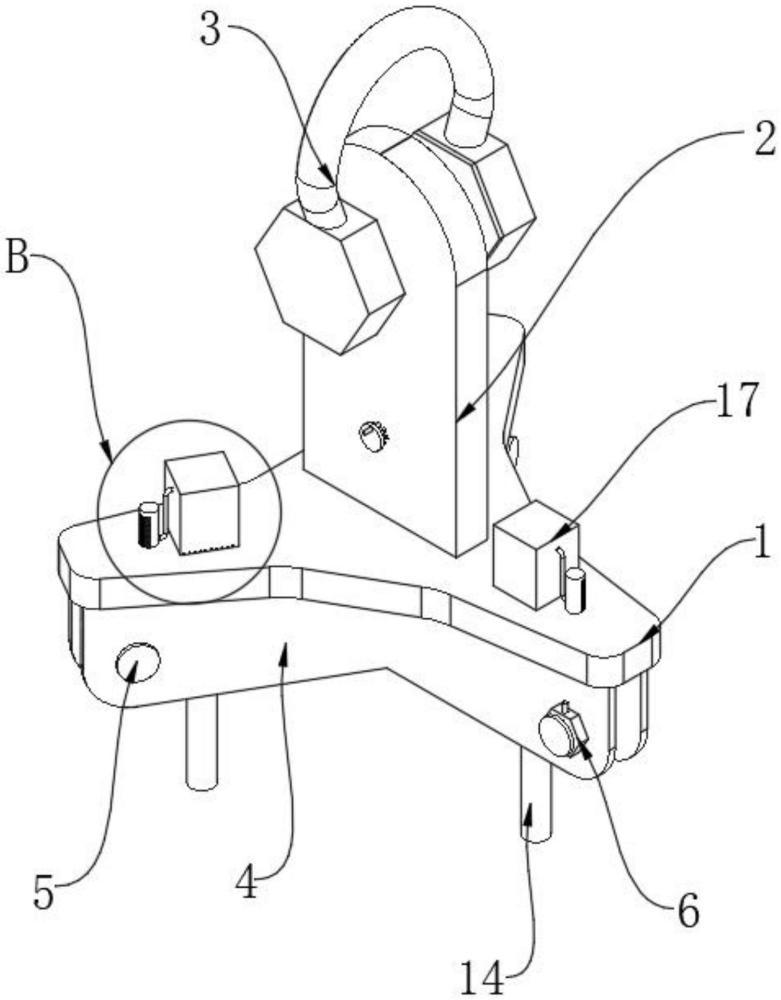

1.一種新型的鑄造模具吊裝平衡裝置，包括平衡底座(1)，其特征在于，所述平衡底座(1)頂部固定連接有吊裝板立板(2)，所述吊裝板立板(2)內部設置有調節組件，所述平衡底座(1)底部轉動連接有安裝板(4)，所述安裝板(4)內部轉動連接有三個耳軸(5)，所述安裝板(4)外壁固定連接有三個固定螺栓(6)，所述固定螺栓(6)內部設置有固定組件，所述平衡底座(1)頂部設置有觀察組件，所述平衡底座(1)內部設置有擠壓組件；

2.根據權利要求1所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述固定組件包括定位銷(7)和多個定位孔(8)，所述定位銷(7)外壁滑動連接在所述固定螺栓(6)內部，所述定位孔(8)開設在所述耳軸(5)外壁，所述定位銷(7)和所述定位孔(8)之間卡合。

3.根據權利要求1所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述觀察組件包括三個蓄液箱(17)，所述蓄液箱(17)固定連接在所述平衡底座(1)頂部，所述蓄液箱(17)外壁固定連接有導流管(18)，所述導流管(18)遠離所述蓄液箱(17)的一端固定連接有觀察管(19)。

4.根據權利要求3所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述擠壓組件包括三個滑桿(14)，所述滑桿(14)外壁滑動連接在所述平衡底座(1)及內部，所述滑桿(14)外壁固定連接有限位塊(15)，所述限位塊(15)頂部固定連接有彈簧(16)，所述滑桿(14)頂部固定連接有滑動板(21)。

5.根據權利要求1所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述吊裝板立板(2)頂部固定連接有卸扣(3)，所述第一錐齒輪(10)和所述第二錐齒輪(12)之間嚙合。

6.根據權利要求1所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述轉把(11)表面邊緣滑動連接有固定銷(13)，所述固定銷(13)和所述吊裝板立板(2)之間卡合。

7.根據權利要求4所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述觀察管(19)表面設置有刻度，所述蓄液箱(17)表面開設有排氣孔。

8.根據權利要求4所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述滑動板(21)外壁固定連接有密封圈(20)，所述密封圈(20)外壁和所述蓄液箱(17)內壁之間抵接。

9.根據權利要求4所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述限位塊(15)外壁滑動連接在所述平衡底座(1)內部，所述彈簧(16)遠離所述限位塊(15)的一端固定連接在所述平衡底座(1)內壁。

10.根據權利要求2所述的一種新型的鑄造模具吊裝平衡裝置，其特征在于，所述耳軸(5)外壁轉動連接在所述固定螺栓(6)內部。

技術總結
本申請涉及鑄造模具吊裝設備技術領域，公開了一種新型的鑄造模具吊裝平衡裝置，包括平衡底座，所述平衡底座頂部固定連接有吊裝板立板，所述吊裝板立板內部設置有調節組件，所述平衡底座底部轉動連接有安裝板，所述安裝板內部轉動連接有三個耳軸，所述安裝板外壁固定連接有三個固定螺栓，所述固定螺栓內部設置有固定組件，所述平衡底座頂部設置有觀察組件，所述平衡底座內部設置有擠壓組件，所述調節組件包括轉軸和轉把，所述轉軸和所述轉把均轉動連接在所述吊裝板立板內部。通過調節組件中的轉軸、第一錐齒輪、轉把和第二錐齒輪相互配合，當操作人員轉動轉把時，第二錐齒輪帶動第一錐齒輪轉動，進而使轉軸轉動。

技術研發人員：劉土松,張超魯,李振,王帥,王吉禹,馮峰,信志明
受保護的技術使用者：通裕重工股份有限公司
技術研發日：
技術公布日：2025/4/24
