本發明涉及園林機械，具體涉及一種多功能可調節式樹木修剪輔助升降平臺。

背景技術：

1、在園林綠化、果園管理及城市樹木維護中，樹木修剪是一項重要工作。傳統修剪方式主要依賴梯子、高空作業車或人工攀爬，但人工攀爬或使用梯子容易發生墜落事故，危及工作人員的人身安全，而傳統工具難以適應不同高度的修剪需求，高空作業車體積大，難以在狹窄空間使用。

技術實現思路

1、本發明的目的在于針對現有技術的缺陷和不足，提供一種設計合理、使用方便的多功能可調節式樹木修剪輔助升降平臺，可根據操作的空間對升降平臺的寬窄進行調節，且還可根據需求進行高度上的調節，提高了適應性。

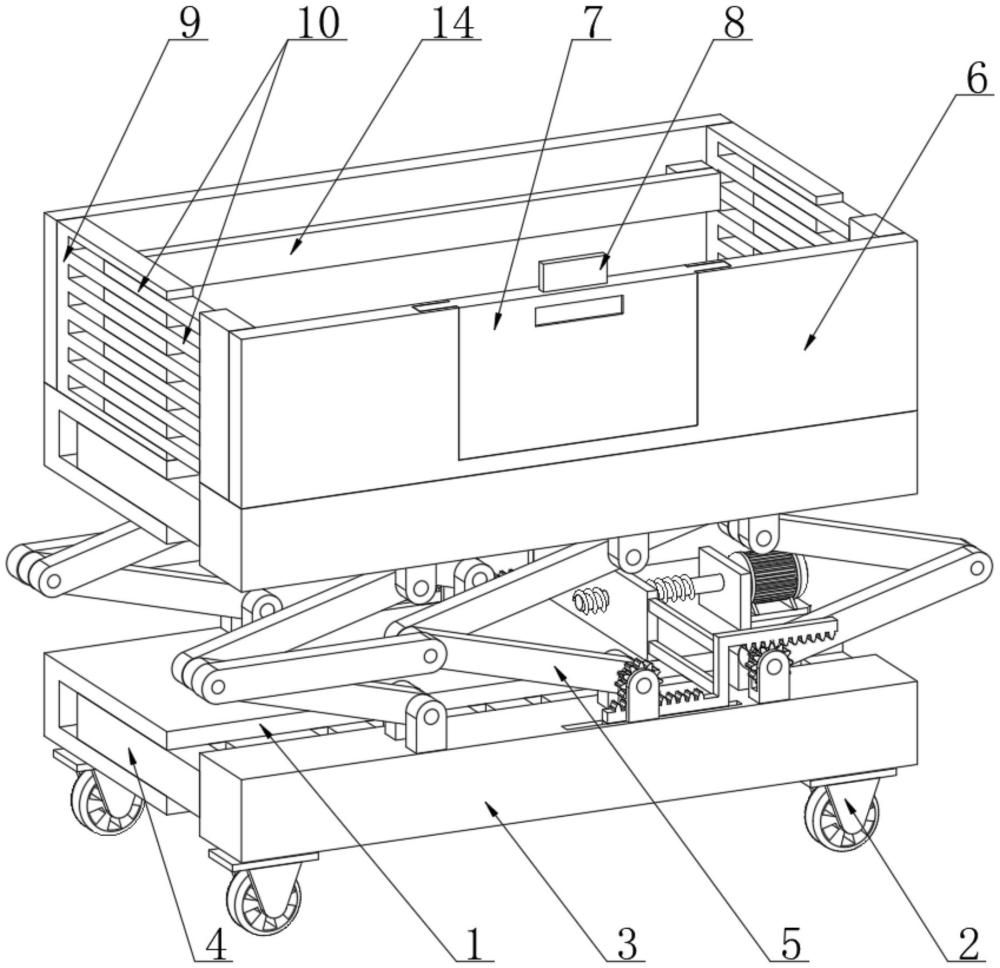

2、為達到上述目的，本發明采用了下列技術方案：它包含固定板和萬向輪，兩個固定板呈上下對稱設置，下側的固定板下方的前后兩側均左右對稱設置有萬向輪，后側的兩個萬向輪固定在固定板的下表面上；它還包含：

3、移動板，所述的移動板為兩個，且其一一對應設置于固定板的前側，前側的兩個萬向輪固定在下側的移動板下表面的左右兩側；

4、調節機構，所述的調節機構為兩個，且其分別設置于固定板內，調節機構與移動板連接；

5、升降機構，所述的升降機構設置于下側的固定板以及移動板上，升降機構與上側的固定板以及移動板連接；

6、擋板，所述擋板為兩個，且其分別固定在上側的固定板以及上側的移動板上，前側的擋板的中心內嵌設有門板，門板通過限位機構與擋板連接；

7、側板，所述的側板為兩個，且其左右對稱固定在后側的擋板的前側壁上，側板上均等距插設有活動條，活動條的前端穿過側板的前側壁后，固定在前側的擋板的后側壁上；

8、通過上述技術方案，打開門板，工作人員站立在上側的固定板上，然后再通過限位機構將門板限位在前側的擋板上，從而通過擋板以及側板對工作人員的四周進行遮擋防護，再根據空間的大小，通過調節機構調節固定板于移動板之間的距離，上側的移動板帶動前側的擋板移動時，活動條在插板內移動，從而可確保固定板兩側的安全，再根據所需修剪的樹木的高度，啟動升降機構，升降機構帶動上側的固定板和移動板上下移動，直至上側的固定板和移動板移動至合適的高度，便于樹木的修剪。

9、作為本發明的進一步改進，后側的擋板的前側壁上左右對稱固定有固定塊，固定塊的內部插設有插桿，插桿的后端插設在后側的擋板內，插桿上均套設有抵觸彈簧，抵觸彈簧的兩端分別固定在固定塊前側的內壁以及插桿后端的凸圈上，插桿的前端穿過固定塊后，固定在工具桿后側壁的兩側；

10、通過上述技術方案，將工具桿向前側拉動后，將所需使用的工具放置在工具桿上，再松開工具桿，抵觸彈簧的彈力帶動工具桿向后側移動，從而可增加工具的穩定性。

11、作為本發明的進一步改進，所述的調節機構包含：

12、調節板，所述的調節板為兩個，且其分別固定在移動板的后側壁上，調節板插設在對應的固定板內，下側的調節板內通過螺紋等距旋接有數個調節螺桿，調節螺桿的后端穿過調節板的后側壁后，通過軸承旋接在固定板的后側壁上，且相鄰的兩個調節螺桿之間通過同步輪傳動組件連接；

13、調節電機，所述的調節電機固定在下側的固定板的下表面上，調節電機的輸出軸通過同步輪傳動組件與其中一個調節螺桿的一端連接；

14、限位塊，所述的限位塊為數個，其等距且兩兩上下對稱固定在調節板上，限位塊滑動設置在固定板上下兩內壁上的滑槽內；

15、通過上述技術方案，啟動調節電機，調節電機帶動與之相連的調節螺桿轉動，該調節螺桿通過同步輪傳動組件的配合帶動另外數個調節螺桿轉動，調節螺桿在轉動的過程中帶動與之相連的調節板移動，該調節板帶動下側的移動板移動，下側的移動板通過升降機構帶動上側的移動板移動，從而可調節移動板和固定板之間的距離。

16、作為本發明的進一步改進，所述的調節板內插設有數個支撐板，支撐板的上下兩側壁分別與固定板的上下兩內壁固定連接；可增加固定板的穩定性。

17、作為本發明的進一步改進，所述的調節電機的外側套設有防護罩，該防護罩固定在下側的固定板的下表面上，防護罩的后側套設在調節電機與調節螺桿之間的同步輪傳動組件上；

18、通過上述技術方案，可對調節電機進行遮擋，避免樹林中的雜草對調節電機以及同步輪傳動組件造成影響。

19、作為本發明的進一步改進，所述的升降機構包含：

20、升降連桿，所述的升降連桿為數個，且其等量并兩兩通過軸桿旋接后，設置于上下對稱的固定板以及移動板之間，相旋接的兩個升降連桿的另一端分別通過軸座旋接在相鄰的移動板以及固定板上；

21、連接桿，所述的連接桿為兩個，且其分別設置于上下對稱的固定板以及移動板之間的一側，連接桿的兩端分別活動套設在一側相鄰的兩個升降連桿上的軸桿上；

22、驅動齒架，所述的驅動齒架為兩個，且其均呈“z”形設置，驅動架下側的橫板通過滑塊滑動設置在下側的固定板以及移動板上表面上的滑槽內；

23、聯動齒輪，所述的聯動齒輪為四個，且其分別套設并固定在另一側相鄰的兩個升降連桿下端的軸桿上，聯動齒輪與驅動齒架上的齒牙相嚙合設置；

24、驅動機構，所述的驅動機構設置于下側的固定板的一側，驅動機構與兩個驅動齒架連接；

25、通過上述技術方案，通過驅動機構帶動驅動齒架移動，驅動齒架帶動聯動齒輪轉動，聯動齒輪帶動與之相連的升降連桿轉動，中側的升降連桿的中端通過連接桿帶動另一側的升降連桿同步轉動，升降連桿轉動的過程中帶動上側的固定板以及移動板移動。

26、作為本發明的進一步改進，所述的驅動機構包含：

27、驅動板，所述的驅動板設置于固定板的上側，驅動板的后側壁與后側的驅動齒架的豎板固定連接，驅動板的前側內上下對稱活動插設有連接條，連接條的前端穿過驅動板的前側壁后，與前側的驅動齒架的豎板固定連接；

28、驅動螺桿，所述的驅動螺桿通過螺紋旋接在驅動板的中側，驅動螺桿的另一端上連接有驅動電機，驅動電機固定在固定板的上表面上；

29、通過上述技術方案，啟動驅動電機，驅動電機帶動驅動螺桿轉動，驅動螺桿帶動驅動板移動，驅動板帶動與之相連的驅動齒架移動，與之同時，驅動板通過連接條帶動前側的驅動齒架移動，連接條可在驅動板內移動，從而不影響固定板與移動板之間的調節。

30、作為本發明的進一步改進，所述的限位機構包含：

31、活動插塊，所述的活動插塊為兩個，且其左右對稱固定在門板左右兩側壁的上側，活動插塊插設在擋板左右兩內壁上的插槽內；

32、限位齒桿，所述的限位齒桿為兩個，且其左右對稱設置于門板內部上方的兩側，限位齒桿的外端依次穿過門板兩側壁上、對應的活動插塊后，插設在擋板兩內壁上的插槽內；

33、驅動齒輪，所述的驅動齒輪為兩個，且其左右對稱通過軸桿旋接在門板內，驅動齒輪與限位齒桿相嚙合設置，驅動齒輪相鄰于門板中心的一側嚙合有驅動齒桿；

34、推動板，所述的推動板活動插設在門板的上側壁內，推動板下表面的兩側與兩個驅動齒桿的上端固定連接，推動板下表面的中心等距固定有數個推動彈簧，推動彈簧的前端固定在門板的下內壁上；

35、通過上述技術方案，拆開門板時，向下按下推動板，推動板帶動驅動齒桿向下移動，驅動齒桿帶動驅動齒輪轉動，驅動齒輪帶動限位齒桿向活動插塊的內部移動，從而松開活動插塊與擋板之間的連接，再將門板向上拉動，從而可便于工作人員的出行。

36、作為本發明的進一步改進，所述的門板的下表面上固定有插條，插條活動插設在擋板內底壁上的插槽內；可增加門板與擋板之間連接的穩定性。

37、與現有技術相比，本發明的有益效果為：

38、1、固定板以及移動板之間的距離可根據工作空間的寬窄通過調節機構進行調節，從而滿足使用需求；

39、2、上下對稱的固定板以及上下對稱的移動板之間通過升降機構進行連接，在使用時，可根據所需修剪枝桿的高度進行對應的調節，提高了適應性；

40、3、前側的擋板的中心處嵌設有門板，且門板可通過限位機構與擋板連接，便于工作人員上下攀爬；

41、4、在后側的擋板上設置工具桿，可對修剪時所需使用的工具進行限位，便于拿取使用。
