本技術涉及機械工程，尤其涉及全自動碼垛機固定夾持機構。

背景技術：

1、對于全自動碼垛機固定夾持機構，這專門用于自動搬運和堆疊貨物的設備中的關鍵部件，其主要功能是在工業生產線上實現物料的高效、準確地抓取和放置。這種夾持機構通常由機械臂末端的執行器組成，能夠根據需要調整夾持力度和位置，以適應不同的操作要求。

2、然而，在實際應用中，該機構面臨的一個挑戰是如何實現對不同尺寸和形狀的物品穩定且高效的夾持與搬運。由于物品的多樣性和復雜性，設計能夠靈活適應各種情況的夾持裝置變得十分困難，這不僅要求夾持機構具有足夠的靈活性和適應性，還需要考慮在搬運過程中保持物品的穩定性，避免因夾持不當導致的掉落或損壞等問題。

3、因此，為解決這一問題而提出的全自動碼垛機固定夾持機構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在碼垛不平穩和夾持不牢固的問題，而提出的全自動碼垛機固定夾持機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、全自動碼垛機固定夾持機構，包括安裝箱，所述安裝箱兩端外側壁均固定連接有氣缸，所述氣缸固定連接有擠壓板，所述安裝箱內側壁固定連接有吸附結構，所述吸附結構表面設置有多個吸附孔，所述吸附結構外側壁固定連接有彈性部件，所述安裝箱內側壁固定連接有扶正裝置。

4、優選地，所述吸附結構采用磁性材料制成，通過電磁控制開關實現對小型桶的吸附與釋放，解決了傳統機械式夾持可能對桶體造成的損傷問題，同時磁性吸附方式可以確保桶體在搬運過程中的穩定性和安全性。

5、優選地，所述彈性部件為橡膠墊圈，所述橡膠墊圈安裝于吸附結構與桶體接觸面之間，通過彈性變形吸收碰撞能量，有效避免了桶體在被快速吸附時因沖擊力過大而受損的情況發生。

6、優選地，左右兩邊所述氣缸通過連桿機構與擠壓板相連，當吸附完成后，氣缸推動連桿使擠壓板向中心靠攏。

7、優選地，所述扶正裝置設置有導向輪，當桶體被吸附并提升時，所述導向輪與桶體外壁接觸，通過摩擦力自動調整桶體姿態，所述扶正裝置上設置有滑動組件。

8、優選地，所述吸附結構的孔徑大小根據小型桶的具體尺寸定制，使得吸附時桶體與吸附結構緊密貼合，所述吸附結構的表面覆蓋有一層防滑材料，如橡膠或聚氨酯，增加了桶體與吸附結構之間的摩擦系數。

9、優選地，左右兩邊所述氣缸采用同步控制系統，確保兩側氣缸動作一致。

10、本實用新型與現有技術相比具有以下優點：

11、通過定制吸附結構的孔徑大小以及使用彈性部件如橡膠墊圈，可以確保夾持機構能夠適應不同尺寸的物品，無論是小型桶還是其他形狀的物品都能得到穩定的夾持，確保了兩側氣缸動作的一致性，提高了夾持效率；同時，通過電磁控制開關實現的磁性吸附方式可以快速響應，提高搬運效率，通過吸附結構表面的防滑材料以及扶正裝置中的導向輪，可以確保物品在搬運過程中始終保持穩定狀態，可對桶進行扶正，避免了因晃動或傾斜導致的安全隱患。

技術特征：

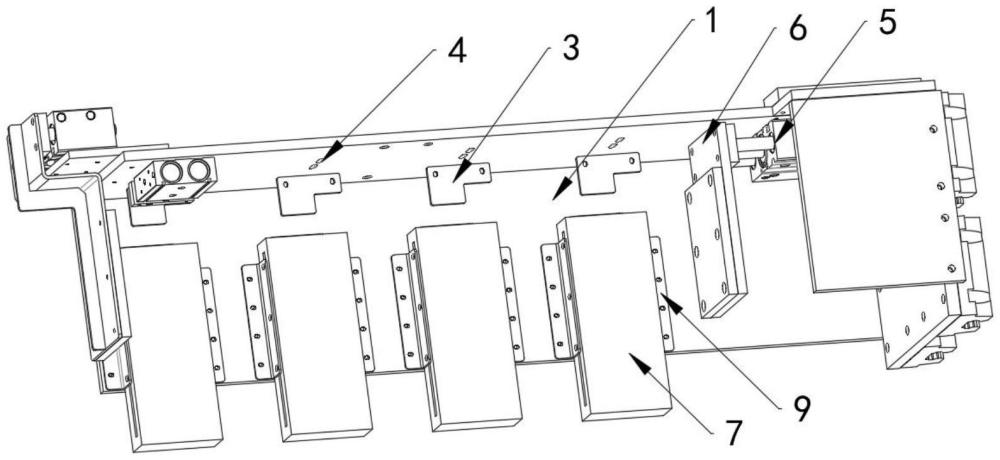

1.全自動碼垛機固定夾持機構，包括安裝箱(1)，其特征在于，所述安裝箱(1)兩端外側壁均固定連接有氣缸(5)，所述氣缸(5)固定連接有擠壓板(6)，所述安裝箱(1)內側壁固定連接有吸附結構(3)，所述吸附結構(3)表面設置有多個吸附孔(4)，所述吸附結構(3)外側壁固定連接有彈性部件，所述安裝箱(1)內側壁固定連接有扶正裝置(7)。

2.根據權利要求1所述的全自動碼垛機固定夾持機構，其特征在于，所述吸附結構(3)采用磁性材料制成。

3.根據權利要求1所述的全自動碼垛機固定夾持機構，其特征在于，所述彈性部件為橡膠墊圈，所述橡膠墊圈安裝于吸附結構(3)與桶體接觸面之間。

4.根據權利要求1所述的全自動碼垛機固定夾持機構，其特征在于，左右兩邊所述氣缸(5)通過連桿與擠壓板(6)相連。

5.根據權利要求1所述的全自動碼垛機固定夾持機構，其特征在于，所述扶正裝置(7)設置有導向輪(8)。

6.根據權利要求1所述的全自動碼垛機固定夾持機構，其特征在于，所述吸附結構(3)的孔徑大小根據小型桶的具體尺寸定制，使得吸附時桶體與吸附結構(3)緊密貼合，所述吸附結構(3)的表面覆蓋有一層防滑材料。

7.根據權利要求1所述的全自動碼垛機固定夾持機構，其特征在于，左右兩邊所述氣缸(5)采用同步控制系統，以確保兩側氣缸(5)動作一致。

技術總結
本技術公開了全自動碼垛機固定夾持機構，包括安裝箱，所述安裝箱兩端外側壁均固定連接有氣缸，所述氣缸固定連接有擠壓板，所述安裝箱內側壁固定連接有吸附結構，所述吸附結構表面設置有多個吸附孔，所述吸附結構外側壁固定連接有彈性部件，所述安裝箱內側壁固定連接有扶正裝置，通過定制吸附結構的孔徑大小以及使用彈性部件如橡膠墊圈，可以確保夾持機構能夠適應不同尺寸的物品，無論是小型桶還是其他形狀的物品都能得到穩定的夾持，確保了兩側氣缸動作的一致性，提高了夾持效率；同時，通過電磁控制開關實現的磁性吸附方式可以快速響應，提高搬運效率。
