本技術涉及給排水用管輸送，具體涉及一種給排水用穩定送管設備。

背景技術：

1、隨著地鐵的快速發展，地鐵車站的建造越來越多，目前在地鐵車站施工時，地鐵的內部需要安裝很多管道，其中就包括給排水管，用于給排水工程，主要完成地鐵內的取水、處理、輸送、再處理以及排放等過程，給排水工程中需要用到大量的管道，且有些管道的鋪設長度較長，因此需要用到送管裝置，主要通過傳送帶對給排水管進行傳送運輸，從而使得給排水管可以輸送至指定位置，隨后完成對接或者安裝等工序。

2、現有的給排水用送管設備在實際送管的過程中，往往只能對給排水管進行平鋪式的輸送，而平鋪式的輸送方式雖然可以避免管道傾斜偏轉，但是無法避免管道的輸送打滑，而平鋪式輸送方式難以調整給排水管進入送管設備以及離開送管設備時的角度，導致經過送管設備輸送后的管道難以適應多變的安裝工況，使得整個送管設備的普適性較低。

3、因此，發明一種給排水用穩定送管設備來解決上述問題很有必要。

技術實現思路

1、為解決現有技術的不足，本實用新型的目的在于提供一種給排水用穩定送管設備，解決了現有技術中平鋪式的輸送方式雖然可以避免管道傾斜偏轉，但是無法避免管道的輸送打滑，而平鋪式輸送方式難以調整給排水管進入送管設備以及離開送管設備時的角度，導致經過送管設備輸送后的管道難以適應多變的安裝工況，使得整個送管設備的普適性較低的問題。

2、為了實現上述目標，本實用新型采用如下的技術方案：

3、一種給排水用穩定送管設備，包括底板、轉動設置于底板上方并可用于對給排水管進行送管的輸送組件以及縱向滑動設置于輸送組件上方并可迫使給排水管貼合輸送組件的緊固按壓組件，所述緊固按壓組件包括多個可轉動并可與給排水管頂部抵接的緊固轉輪，所述輸送組件包括u型安裝架，所述u型安裝架中間部底端可拆卸安裝有齒輪盤，所述底板頂面適配齒輪盤位置處橫向滑動設置有齒條板，所述齒條板與齒輪盤嚙合連接，所述u型安裝架中間部底端對稱位置均可拆卸安裝有弧形滑條，所述底板頂面適配位置均安裝有可供弧形滑條弧形滑動的限位弧板。

4、作為本實用新型的一種優選方案，所述輸送組件還包括可拆卸轉動設置于u型安裝架兩側部之間的傳送帶以及等間距安裝于傳送帶外周側壁的多個柔性板，所述柔性板另一面對稱位置均安裝有可與給排水管周側壁接觸的邊部抵架。

5、作為本實用新型的一種優選方案，所述緊固按壓組件還包括u型連接架以及可拆卸抵接于u型連接架兩側部底端的兩個緊固抵板，所述u型連接架以及緊固抵板之間穿設有多個轉桿，所述緊固轉輪轉動套設于轉桿。

6、作為本實用新型的一種優選方案，所述u型連接架中間部的頂端對稱位置均可拆卸安裝有頂條板，所述頂條板底面兩端均可拆卸安裝有伸縮架，所述u型安裝架兩側部適配位置均設有側卡座，所述伸縮架底端與側卡座頂端可拆卸連接。

7、作為本實用新型的一種優選方案，所述u型安裝架中間部底端中心可拆卸安裝有安裝座，所述安裝座內可拆卸卡接有卡軸，所述齒輪盤套設于卡軸，所述底板頂端中心安裝有橫軌，所述齒條板底端安裝有滑座，所述滑座可沿橫軌橫向左右滑動。

8、作為本實用新型的一種優選方案，所述弧形滑條內周側壁卡接有半圓弧板，所述半圓弧板頂端通過連接板與u型安裝架中間部底端可拆卸連接，所述限位弧板內開設有供弧形滑條弧形滑動的滑槽，且所述限位弧板底端通過連接座與底板頂面可拆卸連接。

9、作為本實用新型的一種優選方案，所述底板底面四個角處均安裝有支撐腳。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、本實用新型中，通過驅動齒條板向左或者向右滑動，從而帶動齒輪盤順時針或者逆時針轉動，也就是帶動輸送組件以及緊固按壓組件順時針或者逆時針轉動，也就是使得輸送組件以及緊固按壓組件向右傾斜或者向左傾斜，從而改變給排水管進入輸送組件以及離開輸送組件時的角度，使得經過輸送組件輸送后的管道可以適應多變的安裝工況，提高整個送管設備的普適性，而輸送組件對給排水管道進行輸送的過程中，可以通過縱向移動緊固按壓組件的高度，也就是改變緊固按壓組件內緊固轉輪與輸送組件的間距，從而使得緊固轉輪可與給排水管頂部接觸，從而在緊固轉輪以及輸送組件的多位置限位下，使得給排水管道在之間無偏轉無打滑轉動，提高管道在輸送組件內的輸送穩定性。

技術特征：

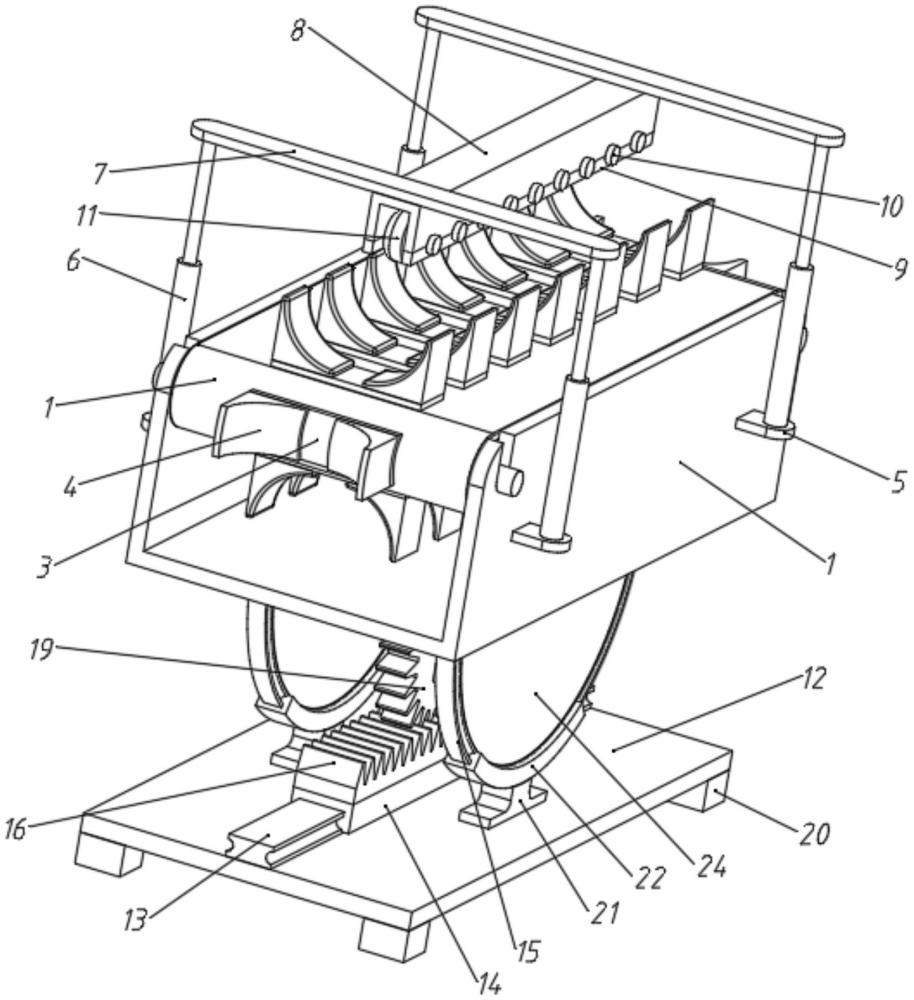

1.一種給排水用穩定送管設備，其特征在于：包括底板（12）、轉動設置于底板（12）上方并可用于對給排水管進行送管的輸送組件以及縱向滑動設置于輸送組件上方并可迫使給排水管貼合輸送組件的緊固按壓組件，所述緊固按壓組件包括多個可轉動并可與給排水管頂部抵接的緊固轉輪（11），所述輸送組件包括u型安裝架（1），所述u型安裝架（1）中間部底端可拆卸安裝有齒輪盤（19），所述底板（12）頂面適配齒輪盤（19）位置處橫向滑動設置有齒條板（16），所述齒條板（16）與齒輪盤（19）嚙合連接，所述u型安裝架（1）中間部底端對稱位置均可拆卸安裝有弧形滑條（15），所述底板（12）頂面適配位置均安裝有可供弧形滑條（15）弧形滑動的限位弧板（22）。

2.根據權利要求1所述的一種給排水用穩定送管設備，其特征在于：所述輸送組件還包括可拆卸轉動設置于u型安裝架（1）兩側部之間的傳送帶（2）以及等間距安裝于傳送帶（2）外周側壁的多個柔性板（3），所述柔性板（3）另一面對稱位置均安裝有可與給排水管周側壁接觸的邊部抵架（4）。

3.根據權利要求1所述的一種給排水用穩定送管設備，其特征在于：所述緊固按壓組件還包括u型連接架（8）以及可拆卸抵接于u型連接架（8）兩側部底端的兩個緊固抵板（9），所述u型連接架（8）以及緊固抵板（9）之間穿設有多個轉桿（10），所述緊固轉輪（11）轉動套設于轉桿（10）。

4.根據權利要求3所述的一種給排水用穩定送管設備，其特征在于：所述u型連接架（8）中間部的頂端對稱位置均可拆卸安裝有頂條板（7），所述頂條板（7）底面兩端均可拆卸安裝有伸縮架（6），所述u型安裝架（1）兩側部適配位置均設有側卡座（5），所述伸縮架（6）底端與側卡座（5）頂端可拆卸連接。

5.根據權利要求1所述的一種給排水用穩定送管設備，其特征在于：所述u型安裝架（1）中間部底端中心可拆卸安裝有安裝座（17），所述安裝座（17）內可拆卸卡接有卡軸（18），所述齒輪盤（19）套設于卡軸（18），所述底板（12）頂端中心安裝有橫軌（13），所述齒條板（16）底端安裝有滑座（14），所述滑座（14）可沿橫軌（13）橫向左右滑動。

6.根據權利要求1所述的一種給排水用穩定送管設備，其特征在于：所述弧形滑條（15）內周側壁卡接有半圓弧板（24），所述半圓弧板（24）頂端通過連接板（23）與u型安裝架（1）中間部底端可拆卸連接，所述限位弧板（22）內開設有供弧形滑條（15）弧形滑動的滑槽，且所述限位弧板（22）底端通過連接座（21）與底板（12）頂面可拆卸連接。

7.根據權利要求1所述的一種給排水用穩定送管設備，其特征在于：所述底板（12）底面四個角處均安裝有支撐腳（20）。

技術總結
本技術涉及給排水用管輸送技術領域，具體涉及一種給排水用穩定送管設備，包括底板、輸送組件以及緊固按壓組件，緊固按壓組件包括多個緊固轉輪，輸送組件包括U型安裝架，U型安裝架中間部底端可拆卸安裝有齒輪盤，底板頂面橫向滑動設置有齒條板，齒條板與齒輪盤嚙合連接，U型安裝架中間部底端對稱位置均可拆卸安裝有弧形滑條，底板頂面適配位置均安裝有限位弧板。本技術通過縱向移動緊固按壓組件的高度，也就是改變緊固按壓組件內緊固轉輪與輸送組件的間距，從而使得緊固轉輪可與給排水管頂部接觸，從而在緊固轉輪以及輸送組件的多位置限位下，使得給排水管道在之間無偏轉無打滑轉動，提高管道在輸送組件內的輸送穩定性。
