本發明屬于復合膜生產，具體涉及一種用于復合膜生產的自動上料設備。

背景技術：

1、復合膜是由多種不同材料通過特定工藝組合而成的多層薄膜，廣泛應用于包裝、建筑、電子等領域，在對復合膜進行生產時，需要對復合膜卷進行展開，以便于后續工序的操作，復合膜卷在使用完成后，現有的設備缺乏高效的自動化更換系統，依賴人工操作，增加了操作難度和安全隱患。

技術實現思路

1、本發明的目的在于提供一種用于復合膜生產的自動上料設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種用于復合膜生產的自動上料設備，包括底座，底座左側設有豎板，豎板右側連接有圓筒，圓筒內腔右側連接有安裝板件，安裝板件右側中間連接有光電發射器，圓筒外壁圓周陣列連接有展膜模塊，展膜模塊包括一級電動伸縮桿、方形套板、外伸桿、接觸開關與觸發板件，一級電動伸縮桿連接于安裝板件左側中部，方形套板連接于圓筒外壁，外伸桿滑動配合于方形套板內，觸發板件設于外伸桿遠離圓筒的一端，接觸開關設于觸發板件與外伸桿之間，底座頂部右側設有移送模塊，移送模塊包括方形槽口、螺桿一、移動板件、二級電動伸縮桿與接收器，方形槽口開設于底座頂部右側，移動板件滑動配合于方形槽口內，螺桿一設于移動板件內，且螺桿一左右兩端均貫穿移動板件，二級電動伸縮桿連接于移動板件頂部中間，接收器設于二級電動伸縮桿上方。

4、優選的，展膜模塊還包括推動板件、條形槽口與滑動板件，推動板件滑動配合于圓筒內腔左側，且一級電動伸縮桿左側的輸出端與推動板件右側中部連接，條形槽口開設于圓筒外壁，且條形槽口與圓筒內腔相連通，滑動板件滑動配合于條形槽口內，且滑動板件連接于推動板件外壁，一級電動伸縮桿的輸出端拉動推動板件在圓筒內右移，從而帶動滑動板件以及聯動板件右移。

5、優選的，展膜模塊還包括聯動板件、連接板件與開口，聯動板件滑動配合于圓筒外壁，且聯動板件與滑動板件連接，連接板件設于聯動板件與外伸桿之間，且連接板件兩端通過轉動軸分別與聯動板件以及外伸桿轉動連接，開口開設于方形套板左側與圓筒相對的一端，連接板件遠離聯動板件的一端貫穿開口，聯動板件右移，在連接板件的聯動作用下，外伸桿遠離連接板件的一端伸出方形套板，帶動縱向板件以及弧形板件外移。

6、優選的，展膜模塊還包括縱向板件、復位彈簧、設備板件、一級穩定管與一級強化桿，縱向板件連接于外伸桿遠離圓筒的一端，復位彈簧左右對稱連接于縱向板件與外伸桿相背的一側，設備板件連接于縱向板件與外伸桿相背的一側中部，接觸開關嵌設于設備板件與縱向板件相背的一側中部，一級穩定管以及一級強化桿均設于復位彈簧內，一級穩定管與縱向板件連接，一級強化桿滑動配合于一級穩定管內，在旋轉輥與復合膜卷接觸后，復合膜卷對旋轉輥的外移進行攔阻，在復位彈簧的作用下，弧形板件與縱向板件之間的距離逐漸被壓縮，直至觸發板件與接觸開關接觸，通過一級穩定管以及一級強化桿，在不影響弧形板件外移的同時，加強弧形板件的穩定性。

7、優選的，展膜模塊還包括弧形板件、弧形槽口、旋轉輥與一級驅動電機，弧形板件設于設備板件與縱向板件相背的一側，且觸發板件連接于弧形板件內壁中部，弧形槽口開設于弧形板件外壁中部，旋轉輥圓周陣列設于弧形槽口內，且旋轉輥前后兩端通過轉軸與弧形板件轉動連接，一級驅動電機通過定位螺栓連接于弧形板件左側中部，且一級驅動電機輸出端右端貫穿弧形板件左側，并與位于中部的旋轉輥左側轉軸連接，復位彈簧遠離縱向板件的一端、一級強化桿遠離縱向板件的一端均與弧形板件連接，弧形板件帶動旋轉輥外移，從而外撐復合膜卷，對復合膜卷進行固定，在需要將復合膜卷上的復合膜展開時，通過一級驅動電機驅動位于弧形槽口中部的旋轉輥進行旋轉，從而在旋轉輥外壁與復合膜卷內壁之間摩擦力的作用下，使復合膜卷進行旋轉，從而便于復合膜卷中復合膜的展開，便于后續工序的操作。

8、優選的，展膜模塊還包括一級欄桿、二級驅動電機、升降板件、螺桿二、二級欄桿與限制板，一級欄桿對稱連接于弧形板件左側，二級驅動電機通過定位螺栓連接于弧形板件內壁右側中部，二級欄桿連接于弧形板件右側中部，升降板件連接于二級欄桿左側，螺桿二一端與二級驅動電機的輸出端連接，螺桿二另一端貫穿升降板件，且螺桿二外壁與升降板件螺紋連接，限制板連接于螺桿二遠離二級驅動電機的一端，通過一級欄桿以及二級欄桿對復合膜卷進行阻擋限制，使復合膜卷更加的穩定，而限制板的設置，能夠?qū)ι蛋寮M(jìn)行阻擋，防止升降板件脫離螺桿二。

9、優選的，移送模塊還包括三級驅動電機、二級穩定管與二級強化桿，三級驅動電機通過定位螺栓連接于底座右側，螺桿一右端貫穿底座，并與三級驅動電機的輸出端連接，二級穩定管前后對稱連接于移動板件頂部，二級強化桿滑動配合于二級穩定管內，通過二級穩定管以及二級強化桿，在不影響抬升環升降的同時，加強抬升環的穩定性。

10、優選的，移送模塊還包括抬升環、支撐框架、圓桿、撐板與三級欄桿，抬升環底部與二級電動伸縮桿頂部的輸出端連接，二級強化桿頂端與抬升環連接，支撐框架連接于抬升環內壁右側，接收器連接于支撐框架左側中部，撐板圓周陣列設于抬升環左側，圓桿對稱設于撐板右側，且圓桿左右兩端分別與撐板以及抬升環連接，三級欄桿連接于撐板右側中部，通過三級欄桿，對復合膜卷進行阻擋，便于復合膜卷更順利地設置于撐板外側。

11、與現有技術相比，本發明的有益效果是：本發明在使用時，通過移送模塊將復合膜卷抬升，并左移，使弧形板件處于復合膜卷內，使旋轉輥隨著弧形板件外移，通過多個旋轉輥對復合膜卷外撐固定，完成復合膜卷的自動更換，通過一級驅動電機，使位于中部的旋轉輥進行旋轉，從而通過摩擦力帶動復合膜卷進行旋轉，便于復合膜卷上復合膜的展開，從而有利于后續復合膜的加工生產。

技術特征：

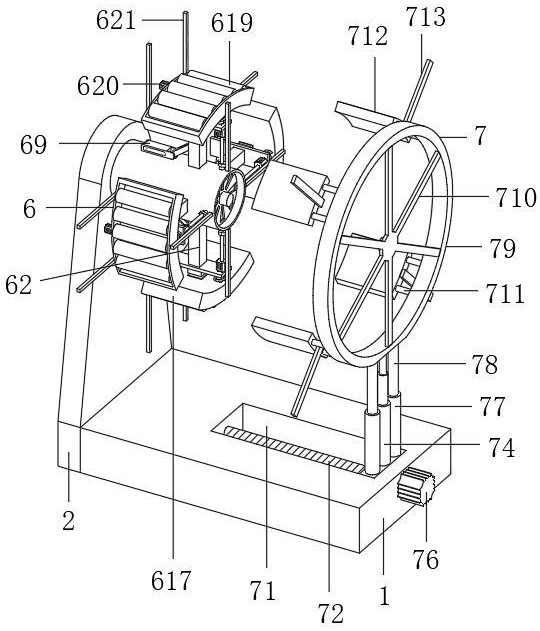

1.一種用于復合膜生產的自動上料設備，包括底座（1），其特征在于，底座（1）左側設有豎板（2），豎板（2）右側連接有圓筒（3），圓筒（3）內腔右側連接有安裝板件（4），安裝板件（4）右側中間連接有光電發射器（5），圓筒（3）外壁圓周陣列連接有展膜模塊（6），展膜模塊（6）包括一級電動伸縮桿（61）、方形套板（62）、外伸桿（63）、接觸開關（64）與觸發板件（65），一級電動伸縮桿（61）連接于安裝板件（4）左側中部，方形套板（62）連接于圓筒（3）外壁，外伸桿（63）滑動配合于方形套板（62）內，觸發板件（65）設于外伸桿（63）遠離圓筒（3）的一端，接觸開關（64）設于觸發板件（65）與外伸桿（63）之間，底座（1）頂部右側設有移送模塊（7），移送模塊（7）包括方形槽口（71）、螺桿一（72）、移動板件（73）、二級電動伸縮桿（74）與接收器（75），方形槽口（71）開設于底座（1）頂部右側，移動板件（73）滑動配合于方形槽口（71）內，螺桿一（72）設于移動板件（73）內，且螺桿一（72）左右兩端均貫穿移動板件（73），二級電動伸縮桿（74）連接于移動板件（73）頂部中間，接收器（75）設于二級電動伸縮桿（74）上方。

2.根據權利要求1所述的一種用于復合膜生產的自動上料設備，其特征在于：展膜模塊（6）還包括推動板件（66）、條形槽口（67）與滑動板件（68），推動板件（66）滑動配合于圓筒（3）內腔左側，且一級電動伸縮桿（61）左側的輸出端與推動板件（66）右側中部連接，條形槽口（67）開設于圓筒（3）外壁，且條形槽口（67）與圓筒（3）內腔相連通，滑動板件（68）滑動配合于條形槽口（67）內，且滑動板件（68）連接于推動板件（66）外壁。

3.根據權利要求2所述的一種用于復合膜生產的自動上料設備，其特征在于：展膜模塊（6）還包括聯動板件（69）、連接板件（610）與開口（611），聯動板件（69）滑動配合于圓筒（3）外壁，且聯動板件（69）與滑動板件（68）連接，連接板件（610）設于聯動板件（69）與外伸桿（63）之間，且連接板件（610）兩端通過轉動軸分別與聯動板件（69）以及外伸桿（63）轉動連接，開口（611）開設于方形套板（62）左側與圓筒（3）相對的一端，連接板件（610）遠離聯動板件（69）的一端貫穿開口（611）。

4.根據權利要求1所述的一種用于復合膜生產的自動上料設備，其特征在于：展膜模塊（6）還包括縱向板件（612）、復位彈簧（613）、設備板件（614）、一級穩定管（615）與一級強化桿（616），縱向板件（612）連接于外伸桿（63）遠離圓筒（3）的一端，復位彈簧（613）左右對稱連接于縱向板件（612）與外伸桿（63）相背的一側，設備板件（614）連接于縱向板件（612）與外伸桿（63）相背的一側中部，接觸開關（64）嵌設于設備板件（614）與縱向板件（612）相背的一側中部，一級穩定管（615）以及一級強化桿（616）均設于復位彈簧（613）內，一級穩定管（615）與縱向板件（612）連接，一級強化桿（616）滑動配合于一級穩定管（615）內。

5.根據權利要求4所述的一種用于復合膜生產的自動上料設備，其特征在于：展膜模塊（6）還包括弧形板件（617）、弧形槽口（618）、旋轉輥（619）與一級驅動電機（620），弧形板件（617）設于設備板件（614）與縱向板件（612）相背的一側，且觸發板件（65）連接于弧形板件（617）內壁中部，弧形槽口（618）開設于弧形板件（617）外壁中部，旋轉輥（619）圓周陣列設于弧形槽口（618）內，且旋轉輥（619）前后兩端通過轉軸與弧形板件（617）轉動連接，一級驅動電機（620）通過定位螺栓連接于弧形板件（617）左側中部，且一級驅動電機（620）輸出端右端貫穿弧形板件（617）左側，并與位于中部的旋轉輥（619）左側轉軸連接，復位彈簧（613）遠離縱向板件（612）的一端、一級強化桿（616）遠離縱向板件（612）的一端均與弧形板件（617）連接。

6.根據權利要求1所述的一種用于復合膜生產的自動上料設備，其特征在于：展膜模塊（6）還包括一級欄桿（621）、二級驅動電機（622）、升降板件（623）、螺桿二（624）、二級欄桿（625）與限制板（626），一級欄桿（621）對稱連接于弧形板件（617）左側，二級驅動電機（622）通過定位螺栓連接于弧形板件（617）內壁右側中部，二級欄桿（625）連接于弧形板件（617）右側中部，升降板件（623）連接于二級欄桿（625）左側，螺桿二（624）一端與二級驅動電機（622）的輸出端連接，螺桿二（624）另一端貫穿升降板件（623），且螺桿二（624）外壁與升降板件（623）螺紋連接，限制板（626）連接于螺桿二（624）遠離二級驅動電機（622）的一端。

7.根據權利要求1所述的一種用于復合膜生產的自動上料設備，其特征在于：移送模塊（7）還包括三級驅動電機（76）、二級穩定管（77）與二級強化桿（78），三級驅動電機（76）通過定位螺栓連接于底座（1）右側，螺桿一（72）右端貫穿底座（1），并與三級驅動電機（76）的輸出端連接，二級穩定管（77）前后對稱連接于移動板件（73）頂部，二級強化桿（78）滑動配合于二級穩定管（77）內。

8.根據權利要求7所述的一種用于復合膜生產的自動上料設備，其特征在于：移送模塊（7）還包括抬升環（79）、支撐框架（710）、圓桿（711）、撐板（712）與三級欄桿（713），抬升環（79）底部與二級電動伸縮桿（74）頂部的輸出端連接，二級強化桿（78）頂端與抬升環（79）連接，支撐框架（710）連接于抬升環（79）內壁右側，接收器（75）連接于支撐框架（710）左側中部，撐板（712）圓周陣列設于抬升環（79）左側，圓桿（711）對稱設于撐板（712）右側，且圓桿（711）左右兩端分別與撐板（712）以及抬升環（79）連接，三級欄桿（713）連接于撐板（712）右側中部。

技術總結
本發明涉及復合膜生產技術領域，具體公開了一種用于復合膜生產的自動上料設備，包括底座，底座左側設有豎板，豎板右側連接有圓筒，圓筒內腔右側連接有安裝板件，安裝板件右側中間連接有光電發射器，圓筒外壁圓周陣列連接有展膜模塊，展膜模塊包括一級電動伸縮桿、方形套板、外伸桿、接觸開關與觸發板件，一級電動伸縮桿連接于安裝板件左側中部，通過移送模塊將復合膜卷抬升，并左移，使弧形板件處于復合膜卷內，使旋轉輥隨著弧形板件外移，通過多個旋轉輥對復合膜卷外撐固定，完成復合膜卷的自動更換，通過一級驅動電機，使位于中部的旋轉輥進行旋轉，從而通過摩擦力帶動復合膜卷進行旋轉，便于復合膜卷上復合膜的展開。

技術研發人員：王龍龍,王栓栓,代小曼
受保護的技術使用者：安徽恒昌新材料有限公司
技術研發日：
技術公布日：2025/4/24
