本技術涉及一種防護等級提高的電動車用led大燈模組。

背景技術：

1、現有的兩輪電動車用led大燈模組在生產過程中，對于pcb?板上的電子元件都不做灌膠處理，而大燈模組的燈殼部分的密封性欠佳，使pcb?板上的電子元件不能防潮，易損壞；部分車企使用三防漆涂布在電子元件的表面來處理防潮問題，但因電子元件的分散布置，防護性能仍不夠理想。

技術實現思路

1、針對上述問題中存在的不足之處，本實用新型提供一種防護等級提高的電動車用led大燈模組。

2、為實現上述目的，本實用新型提供一種防護等級提高的電動車用led大燈模組，包括pcb板，所述pcb板上設有多個電子元件及led燈珠，多個所述電子元件呈集中布置，所述pcb板上還配置有一灌膠支架，所述灌膠支架與所述pcb板形成密封的同時將集中布置的多個所述電子元件包圍在內，通過在所述灌膠支架內灌入適量的膠水，以實現對多個所述電子元件的防護。

3、進一步的，所述pcb板上形成有定位孔，所述灌膠支架上形成有定位柱，所述定位孔用于接收所述定位柱。

4、進一步的，所述灌膠支架呈長方形，所述定位柱、所述定位孔的數量均為兩個。

5、進一步的，在裝配時，所述灌膠支架的底部浸涂有三防漆，以保證裝配后所述灌膠支架與所述pcb板之間的密封性。

6、進一步的，所述灌膠支架上還形成有臺階面。

7、進一步的，所述pcb板上還配置有一小透鏡、一大透鏡。

8、本實用新型相對于現有技術的有益效果為：

9、1、將多個電子元件集中布置，同時，通過灌膠支架的作用將集中布置的電子元件包圍，通過在灌膠支架內部灌入膠水的方式，實現對電子元件的有效防護，使led大燈模組的ip等級提高；

10、2、灌膠支架上還形成有臺階面，灌入膠水后，膠水凝固與電子元件發生粘連，可以減小灌膠支架發生脫落的可能性。

技術特征：

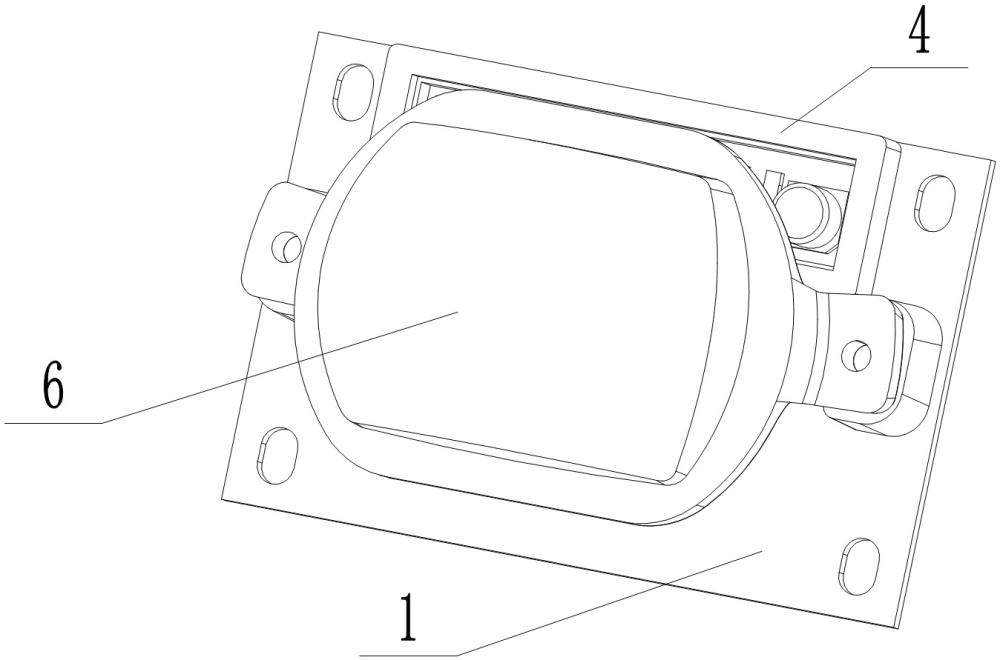

1.一種防護等級提高的電動車用led大燈模組，包括pcb板（1），所述pcb板（1）上設有多個電子元件（2）及led燈珠（3），其特征在于：多個所述電子元件（2）呈集中布置，所述pcb板（1）上還配置有一灌膠支架（4），所述灌膠支架（4）與所述pcb板（1）形成密封的同時將集中布置的多個所述電子元件（2）包圍在內，通過在所述灌膠支架（4）內灌入適量的膠水，以實現對多個所述電子元件（2）的防護。

2.根據權利要求1所述的一種防護等級提高的電動車用led大燈模組，其特征在于：所述pcb板（1）上形成有定位孔（11），所述灌膠支架（4）上形成有定位柱（41），所述定位孔（11）用于接收所述定位柱（41）。

3.根據權利要求2所述的一種防護等級提高的電動車用led大燈模組，其特征在于：所述灌膠支架（4）呈長方形，所述定位柱（41）、所述定位孔（11）的數量均為兩個。

4.根據權利要求2所述的一種防護等級提高的電動車用led大燈模組，其特征在于：在裝配時，所述灌膠支架（4）的底部浸涂有三防漆，以保證裝配后所述灌膠支架（4）與所述pcb板（1）之間的密封性。

5.根據權利要求4所述的一種防護等級提高的電動車用led大燈模組，其特征在于：所述灌膠支架（4）上還形成有臺階面（42）。

6.根據權利要求5所述的一種防護等級提高的電動車用led大燈模組，其特征在于：所述pcb板（1）上還配置有一小透鏡（5）、一大透鏡（6）。

技術總結
一種防護等級提高的電動車用LED大燈模組，包括PCB板，所述PCB板上設有多個電子元件及LED燈珠，多個所述電子元件呈集中布置，所述PCB板上還配置有一灌膠支架，所述灌膠支架與所述PCB板形成密封的同時將集中布置的多個所述電子元件包圍在內，通過在所述灌膠支架內灌入適量的膠水，以實現對多個所述電子元件的防護；將多個電子元件集中布置，同時，通過灌膠支架的作用將集中布置的電子元件包圍，通過在灌膠支架內部灌入膠水的方式，實現對電子元件的有效防護，使LED大燈模組的IP等級提高，灌膠支架上還形成有臺階面，灌入膠水后，膠水凝固與電子元件發生粘連，可以減小灌膠支架發生脫落的可能性。
