本發明涉及鋼絲繩收線排線，具體涉及一種鋼絲繩自動收線和排線裝置。

背景技術：

1、隨著我國電網行業的迅速發展，每年都有大量的施工放線基建工程。在張力放線工程中鋼絲繩的使用量越來越大，然而在人員施工完成后，往往會將使用過的鋼絲繩任意堆積在露天環境中。電力施工環境較差，鋼絲繩在露天環境中經常被風刮、日曬和雨淋。如不及時維護，繩上的油污和泥沙會在鋼絲繩被反復使用中加劇鋼絲與鋼絲之間的磨損，從而造成安全隱患。

2、如公告號為cn118811601b的發明提供一種超長鋼絲繩自動收線和排線裝置，包括底盤、纏繞輥筒、調速控制組件、鋼絲繩限位器和纏繞鋼絲繩。本發明屬于鋼絲繩排線技術領域，鋼絲繩限位器對纏繞鋼絲繩進行夾持固定，纏繞輥筒進行轉動的同時，鋼絲繩限位器進行左右移動，使鋼絲繩整齊排列在纏繞輥筒的側壁上；設置了調速控制組件，三種不同直徑大小的主動調速盤可分別帶動三個從動調速盤轉動，通過推動調速控制鈕，控制接合套分別套接在相應的同步外花鍵轂上，使從動桿獲得不同大小的轉速，實現對往復絲桿轉速的調節，從而改變鋼絲繩限位器的移動速度，以適配多種直徑規格的纏繞鋼絲繩的排線過程，避免纏繞鋼絲繩出現疊線與孔隙的現象。

3、該現有技術存在以下問題：現有的鋼絲繩自動收線和排線裝置，不能根據鋼絲繩的直徑大小對收線套筒的直徑大小進行調節，由于不同粗細的鋼絲繩在收線時需要不同大小的收線套筒進行支撐，導致現有的裝置功能較為單一，只能適用于一定直徑范圍的鋼絲繩進行收線，而且現有的裝置在進行排線時不能將鋼絲繩表面的雜物去除，導致鋼絲繩在排線時容易出現磨損，縮短了鋼絲繩的使用壽命。

4、為此提出一種鋼絲繩自動收線和排線裝置。

技術實現思路

1、本發明的目的在于：為解決現有的鋼絲繩自動收線和排線裝置，不能根據鋼絲繩的直徑大小對收線套筒的直徑大小進行調節，由于不同粗細的鋼絲繩在收線時需要不同大小的收線套筒進行支撐，導致現有的裝置功能較為單一，只能適用于一定直徑范圍的鋼絲繩進行收線，而且現有的裝置在進行排線時不能將鋼絲繩表面的雜物去除，導致鋼絲繩在排線時容易出現磨損，縮短了鋼絲繩的使用壽命的問題，本發明提供了一種鋼絲繩自動收線和排線裝置。

2、本發明為了實現上述目的具體采用以下技術方案：

3、一種鋼絲繩自動收線和排線裝置，包括主體框架，所述主體框架內設有限位板，且限位板關于主體框架呈軸對稱結構，所述限位板之間固定有收線套筒，所述限位板的外側固定有旋轉套筒，且旋轉套筒與主體框架轉動連接，且旋轉套筒貫穿主體框架的側面，所述旋轉套筒的一端設有固定支架，所述限位板之間設有用于對不同直徑的鋼絲繩進行收線的調節組件，所述主體框架的表面開設有伸縮槽，所述伸縮槽中設有用于去除鋼絲繩表面雜物的導線組件。

4、作為本發明進一步的方案，所述調節組件包括調節軸，且調節軸與旋轉套筒活動連接，且調節軸的兩端分別貫穿限位板，所述調節軸的表面陣列固定有調節板，所述調節板的表面陣列開設有弧形槽，且弧形槽貫穿調節板，所述收線套筒的表面陣列開設有導向槽，且導向槽貫穿收線套筒，所述導向槽中設有導向桿，且導向桿與導向槽活動連接，所述導向桿的一端固定有支撐板，所述導向桿的表面固定有活動柱，且活動柱與弧形槽活動連接。

5、作為本發明進一步的方案，所述調節軸的表面設有固定板，所述固定板的表面均勻固定有定位柱，所述限位板的內側陣列開設有定位孔，且定位柱與定位孔卡合連接。

6、作為本發明進一步的方案，所述固定支架的表面設有固定套筒，所述固定套筒的一端固定有推送氣缸，所述固定套筒內設有調節電機，且推送氣缸的輸出端與調節電機固定連接，且調節電機與固定套筒活動連接，所述調節電機的輸出端設有連接軸，且連接軸的一端與調節軸的一端固定連接。

7、作為本發明進一步的方案，所述導線組件包括安裝板，且安裝板與伸縮槽活動連接，所述安裝板的底面設有固定塊，所述固定塊之間設有雙向絲桿，所述固定塊的表面固定有排線電機，且排線電機的輸出端與雙向絲桿固定連接，所述固定塊之間固定有穩定桿，所述安裝板的頂面設有安裝框架，且安裝框架與穩定桿活動連接，所述安裝框架內設有導向塊，且導向塊與安裝框架活動連接，且導向塊與雙向絲桿活動連接。

8、作為本發明進一步的方案，所述安裝框架的表面開設有導線孔，且導線孔貫穿安裝框架，所述導線孔內設有活動套筒，所述活動套筒的表面設有齒輪條，所述安裝框架內設有旋轉電機，所述旋轉電機的輸出端固定有傳動齒輪，且傳動齒輪與齒輪條相互嚙合，所述活動套筒的內壁設有固定條，所述固定條的底面開設有按壓槽，所述按壓槽中設有刮板，且刮板與按壓槽活動連接，所述刮板與按壓槽之間陣列設有伸縮彈簧。

9、作為本發明進一步的方案，所述安裝框架的表面固定有鎖緊套筒，所述鎖緊套筒的內側開設有活動槽，所述活動槽中陣列設有鎖緊塊，且鎖緊塊與活動槽活動連接，所述鎖緊塊與活動槽之間設有鎖緊彈簧，所述鎖緊塊的表面陣列設有滾珠，且滾珠與鎖緊塊滾動連接，所述主體框架中設有伸縮電機，所述伸縮電機的輸出端固定有伸縮絲桿，且伸縮絲桿與安裝板螺紋連接。

10、作為本發明進一步的方案，所述旋轉套筒的表面固定有從動帶輪，所述主體框架內固定有收線電機，所述收線電機的輸出端固定有主動帶輪，所述主動帶輪和從動帶輪的表面嵌套有傳動帶。

11、作為本發明進一步的方案，所述主體框架的側面固定有控制器，且控制器分別與調節電機、旋轉電機、排線電機、收線電機和伸縮電機電性連接。

12、本發明的有益效果如下：

13、1、本發明在收線套筒中設有調節組件，調節組件中，通過轉動調節軸，使調節軸表面的調節板通過弧形槽帶著活動柱移動，然后導向桿會沿著收線套筒表面的導向槽進行伸縮調節，從而調節支撐板與收線套筒之間的距離，此時鋼絲繩可以纏繞在支撐板的表面，這種設計使裝置可以根據鋼絲繩直徑的大小進行收線直徑的調節，使裝置可以將不同的鋼絲繩緊密的進行收線纏繞，提高了裝置的功能性。

14、2、本發明在主體框架中設有可以伸縮移動的導線組件，導線組件中，在排線電機的驅動下，安裝框架可以在雙向絲桿的表面進行往復移動，然后安裝框架可以帶著鋼絲繩井然有序的進行排線，而在導線孔的內部設有可以轉動的活動套筒，當活動套筒在旋轉電機的驅動下旋轉時，活動套筒內部的刮板可以沿著鋼絲繩的表面進行旋轉刮擦，使鋼絲繩在收線排線時表面沾染的雜物可以得到清理，減少了鋼絲繩的磨損，延長了鋼絲繩的使用壽命。

技術特征：

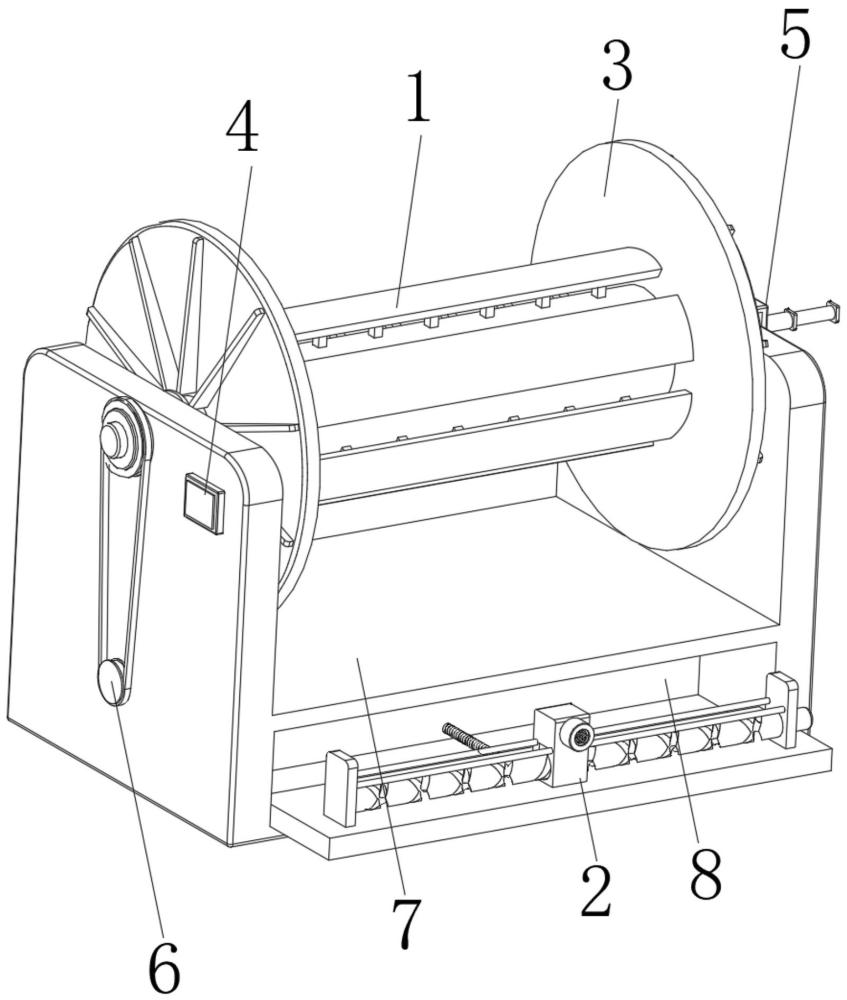

1.一種鋼絲繩自動收線和排線裝置，包括主體框架（7），其特征在于：所述主體框架（7）內設有限位板（3），且限位板（3）關于主體框架（7）呈軸對稱結構，所述限位板（3）之間固定有收線套筒（17），所述限位板（3）的外側固定有旋轉套筒（11），且旋轉套筒（11）與主體框架（7）轉動連接，且旋轉套筒（11）貫穿主體框架（7）的側面，所述旋轉套筒（11）的一端設有固定支架（5），所述限位板（3）之間設有用于對不同直徑的鋼絲繩進行收線的調節組件（1），所述主體框架（7）的表面開設有伸縮槽（8），所述伸縮槽（8）中設有用于去除鋼絲繩表面雜物的導線組件（2）。

2.根據權利要求1所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述調節組件（1）包括調節軸（101），且調節軸（101）與旋轉套筒（11）活動連接，且調節軸（101）的兩端分別貫穿限位板（3），所述調節軸（101）的表面陣列固定有調節板（104），所述調節板（104）的表面陣列開設有弧形槽（103），且弧形槽（103）貫穿調節板（104），所述收線套筒（17）的表面陣列開設有導向槽（14），且導向槽（14）貫穿收線套筒（17），所述導向槽（14）中設有導向桿（111），且導向桿（111）與導向槽（14）活動連接，所述導向桿（111）的一端固定有支撐板（105），所述導向桿（111）的表面固定有活動柱（109），且活動柱（109）與弧形槽（103）活動連接。

3.根據權利要求2所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述調節軸（101）的表面設有固定板（102），所述固定板（102）的表面均勻固定有定位柱（108），所述限位板（3）的內側陣列開設有定位孔（16），且定位柱（108）與定位孔（16）卡合連接。

4.根據權利要求3所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述固定支架（5）的表面設有固定套筒（106），所述固定套筒（106）的一端固定有推送氣缸（107），所述固定套筒（106）內設有調節電機（112），且推送氣缸（107）的輸出端與調節電機（112）固定連接，且調節電機（112）與固定套筒（106）活動連接，所述調節電機（112）的輸出端設有連接軸（110），且連接軸（110）的一端與調節軸（101）的一端固定連接。

5.根據權利要求4所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述導線組件（2）包括安裝板（201），且安裝板（201）與伸縮槽（8）活動連接，所述安裝板（201）的底面設有固定塊（205），所述固定塊（205）之間設有雙向絲桿（204），所述固定塊（205）的表面固定有排線電機（218），且排線電機（218）的輸出端與雙向絲桿（204）固定連接，所述固定塊（205）之間固定有穩定桿（202），所述安裝板（201）的頂面設有安裝框架（203），且安裝框架（203）與穩定桿（202）活動連接，所述安裝框架（203）內設有導向塊（220），且導向塊（220）與安裝框架（203）活動連接，且導向塊（220）與雙向絲桿（204）活動連接。

6.根據權利要求5所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述安裝框架（203）的表面開設有導線孔（217），且導線孔（217）貫穿安裝框架（203），所述導線孔（217）內設有活動套筒（215），所述活動套筒（215）的表面設有齒輪條（211），所述安裝框架（203）內設有旋轉電機（216），所述旋轉電機（216）的輸出端固定有傳動齒輪（219），且傳動齒輪（219）與齒輪條（211）相互嚙合，所述活動套筒（215）的內壁設有固定條（208），所述固定條（208）的底面開設有按壓槽（210），所述按壓槽（210）中設有刮板（213），且刮板（213）與按壓槽（210）活動連接，所述刮板（213）與按壓槽（210）之間陣列設有伸縮彈簧（209）。

7.根據權利要求6所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述安裝框架（203）的表面固定有鎖緊套筒（206），所述鎖緊套筒（206）的內側開設有活動槽（207），所述活動槽（207）中陣列設有鎖緊塊（221），且鎖緊塊（221）與活動槽（207）活動連接，所述鎖緊塊（221）與活動槽（207）之間設有鎖緊彈簧（212），所述鎖緊塊（221）的表面陣列設有滾珠（214），且滾珠（214）與鎖緊塊（221）滾動連接，所述主體框架（7）中設有伸縮電機（13），所述伸縮電機（13）的輸出端固定有伸縮絲桿（15），且伸縮絲桿（15）與安裝板（201）螺紋連接。

8.根據權利要求7所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述旋轉套筒（11）的表面固定有從動帶輪（10），所述主體框架（7）內固定有收線電機（9），所述收線電機（9）的輸出端固定有主動帶輪（6），所述主動帶輪（6）和從動帶輪（10）的表面嵌套有傳動帶（12）。

9.根據權利要求8所述的一種鋼絲繩自動收線和排線裝置，其特征在于：所述主體框架（7）的側面固定有控制器（4），且控制器（4）分別與調節電機（112）、旋轉電機（216）、排線電機（218）、收線電機（9）和伸縮電機（13）電性連接。

技術總結
本發明屬于鋼絲繩收線排線技術領域，公開了一種鋼絲繩自動收線和排線裝置，包括主體框架，主體框架內設有限位板，限位板之間固定有收線套筒，限位板的外側固定有旋轉套筒，旋轉套筒的一端設有固定支架，限位板之間設有用于對不同直徑的鋼絲繩進行收線的調節組件，調節組件中，通過轉動調節軸，使調節軸表面的調節板通過弧形槽帶著活動柱移動，然后導向桿會沿著收線套筒表面的導向槽進行伸縮調節，從而調節支撐板與收線套筒之間的距離，此時鋼絲繩可以纏繞在支撐板的表面，這種設計使裝置可以根據鋼絲繩直徑的大小進行收線直徑的調節，使裝置可以將不同的鋼絲繩緊密的進行收線纏繞，提高了裝置的功能性。

技術研發人員：刁彥清,孫登輝,解民,曲浩
受保護的技術使用者：煙臺市圣達金屬制品有限公司
技術研發日：
技術公布日：2025/4/28
