本發明涉及動物飼料存儲，特別是涉及一種動物飼料存儲裝置。

背景技術：

1、飼料，是所有人飼養的動物的食物的總稱，比較狹義地一般飼料主要指的是農業或牧業飼養的動物的食物。飼料包括大豆、豆粕、玉米、魚粉、氨基酸、雜粕、乳清粉、油脂、肉骨粉、谷物、飼料添加劑等十余個品種的飼料原料，而在對動物飼料進行存儲保存時則會用到存儲裝置。

2、然而現有的動物飼料存儲裝置在對動物飼料進行儲存處理時，多直接將飼料放置于密封的容器中，而這樣的密封容器雖然自身具有良好的密封效果，但是由于其動物飼料多通過不同的材料進行制成，所以飼料中難免會摻雜有一定的水分，進而導致后續飼料在密封的環境中儲存時水分蒸發導致飼料出現受潮的情況出現，影響后續動物食用。

技術實現思路

1、為了克服現有技術的不足，本發明提供一種動物飼料存儲裝置，能解決現有的動物飼料存儲裝置在對動物飼料進行儲存處理時，多直接將飼料放置于密封的容器中，而這樣的密封容器雖然自身具有良好的密封效果，但是由于其動物飼料多通過不同的材料進行制成，所以飼料中難免會摻雜有一定的水分，進而導致后續飼料在密封的環境中儲存時水分蒸發導致飼料出現受潮的情況出現，影響后續動物食用的技術問題。

2、為解決上述技術問題，本發明提供如下技術方案：一種動物飼料存儲裝置，包括存儲桶，所述存儲桶的上方分布有密封蓋，且所述密封蓋的頂端中部貫穿有軸管，所述軸管的一端連接有通風筒，且所述通風筒的頂端開設有通風孔，所述通風筒的內腔設置有濾網，且所述濾網的下方分布有導流座，所述導流座遠離所述濾網的一側分布有風機，所述軸管的底部連通有攪拌管，且所述攪拌管的內腔設置有內置管道，所述內置管道的內側壁開設有分流槽，所述內置管道的內腔設置有濾棉墊，所述攪拌管的外表面開設有第一出氣孔，所述密封蓋的頂端一側設置有驅動結構，所述存儲桶的底部外側套設有環形框。

3、作為本發明的一種優選技術方案，所述驅動結構包括電機、主動齒輪和從動齒輪，所述電機固定安裝于所述密封蓋的頂端一側，且所述電機的輸出端連接有主動齒輪，所述主動齒輪的一側連接有從動齒輪。

4、作為本發明的一種優選技術方案，所述軸管的底端中部設置有聯動軸，且所述聯動軸的外表面設置有攪拌板，所述攪拌板的轉動可以方便后續實現對飼料的攪拌處理，進一步的實現輔助出料的目的。

5、作為本發明的一種優選技術方案，所述密封蓋的底部外圍設置有密封環，且所述密封環的一側分布有密封座，所述存儲桶的頂端外圍開設有環形槽，所述存儲桶的底部一側開設有通孔。

6、作為本發明的一種優選技術方案，所述環形框的內側壁連接有連接管，所述環形框的內腔開設有通風腔，所述環形框的外表面開設有第二出氣孔，所述通風腔的內腔設置有吸附濾芯，且所述通風腔的一側分布有除臭塞，所述除臭塞用于異味的去除。

7、作為本發明的一種優選技術方案，所述環形框的下方分布有支撐腿，所述存儲桶的底端中部設置有排料口，所述排料口通過電磁閥控制卡合，且所述排料口用于出料。

8、作為本發明的一種優選技術方案，所述第一出氣孔等距分布于所述攪拌管的內側壁，且所述第一出氣孔與所述攪拌管構成一體化結構，所述第一出氣孔用于排氣，促進空氣的循環。

9、作為本發明的一種優選技術方案，所述主動齒輪通過齒牙與所述從動齒輪之間構成嚙合連接，且所述從動齒輪與所述通風筒之間呈平行狀分布，所述主動齒輪的轉動則會實現所述從動齒輪的轉動。

10、作為本發明的一種優選技術方案，所述密封環外側直徑尺寸與所述環形槽內側直徑尺寸相適配，且所述密封環內部結構由橡膠材質構成，所述密封環的設置可以提高密封蓋與存儲桶之間卡合的密封性。

11、作為本發明的一種優選技術方案，所述環形框通過所述連接管與所述存儲桶相連通，且所述連接管對稱分布于所述環形框的內側。

12、與現有技術相比，本發明能達到的有益效果是：

13、1、結合設置的通風筒、風機、攪拌管和第一出氣孔等結構，即可方便后續在對飼料進行存儲處理時起到通風的目的，從而可以確保整個存儲裝置自身的通風效果，確保存儲桶內部結構的干燥，防止儲存的飼料出現受潮的情況，風機的工作會將外界的空氣抽入到通風筒的內側，并通過其內部的結構進行除濕過濾處理，隨后經過處理后的空氣則會被輸入到攪拌管中，并通過第一出氣孔進行排出，而后配合設置的環形框即可起到換氣的目的，以此來確保存儲桶內部環境的干燥性；

14、2、結合設置的電機、主動齒輪、從動齒輪、聯動軸和攪拌管等結構，即可在后續出料時對飼料進行簡單的攪拌處理，而由于攪拌管呈錐形結構，所以轉動的攪拌管可以對飼料進行輔助出料處理，防止飼料在出料的過程中出現堵塞的情況，電機的工作會使其輸出端連接的主動齒輪隨之進行旋轉，進而利用主動齒輪與從動齒輪之間的嚙合連接來實現從動齒輪的轉動，而在從動齒輪的轉動作用下即可使聯動軸帶動攪拌管進行運動，從而實現對飼料的攪拌出料，實現輔助下料的目的；

15、3、結合設置的內置管道、分流槽和濾棉墊等結構，即可對輸入到存儲桶內部的空氣進行有效的過濾除雜出料，防止隨著空氣流通的細小顆粒物被輸入到存儲桶的內側，導致后續有較多的顆粒物摻雜于飼料中，空氣流通入內置管道的內側時會沿著分流槽進行流通，而有內置管道的一側開設有孔洞，且該孔洞與第一出氣孔相連通，所以空氣在被輸出時會經過設置的濾棉墊，進而利用濾棉墊的設置即可進一步的將摻雜于空氣中的顆粒物等進行剔除，防止粉塵等顆粒物在換氣的過程中被輸入到存儲桶的內側，導致存儲桶內側儲存的飼料中摻雜有較多的雜質，影響飼料的品質。

技術特征：

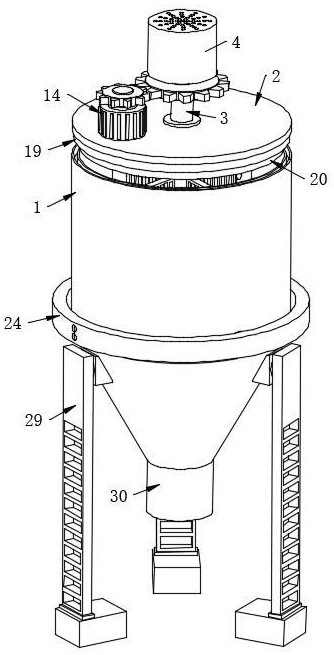

1.一種動物飼料存儲裝置，包括存儲桶（1），其特征在于：所述存儲桶（1）的上方分布有密封蓋（2），且所述密封蓋（2）的頂端中部貫穿有軸管（3），所述軸管（3）的一端連接有通風筒（4），且所述通風筒（4）的頂端開設有通風孔（5），所述通風筒（4）的內腔設置有濾網（6），且所述濾網（6）的下方分布有導流座（7），所述導流座（7）遠離所述濾網（6）的一側分布有風機（8），所述軸管（3）的底部連通有攪拌管（9），且所述攪拌管（9）的內腔設置有內置管道（10），所述內置管道（10）的內側壁開設有分流槽（11），所述內置管道（10）的內腔設置有濾棉墊（12），所述攪拌管（9）的外表面開設有第一出氣孔（13），所述密封蓋（2）的頂端一側設置有驅動結構，所述存儲桶（1）的底部外側套設有環形框（24）。

2.根據權利要求1所述的一種動物飼料存儲裝置，其特征在于：所述驅動結構包括電機（14）、主動齒輪（15）和從動齒輪（16），所述電機（14）固定安裝于所述密封蓋（2）的頂端一側，且所述電機（14）的輸出端連接有主動齒輪（15），所述主動齒輪（15）的一側連接有從動齒輪（16）。

3.根據權利要求1所述的一種動物飼料存儲裝置，其特征在于：所述軸管（3）的底端中部設置有聯動軸（17），且所述聯動軸（17）的外表面設置有攪拌板（18）。

4.根據權利要求1所述的一種動物飼料存儲裝置，其特征在于：所述密封蓋（2）的底部外圍設置有密封環（19），且所述密封環（19）的一側分布有密封座（20），所述存儲桶（1）的頂端外圍開設有環形槽（21），所述存儲桶（1）的底部一側開設有通孔（22）。

5.根據權利要求1所述的一種動物飼料存儲裝置，其特征在于：所述環形框（24）的內側壁連接有連接管（23），所述環形框（24）的內腔開設有通風腔（25），所述環形框（24）的外表面開設有第二出氣孔（26），所述通風腔（25）的內腔設置有吸附濾芯（27），且所述通風腔（25）的一側分布有除臭塞（28）。

6.根據權利要求1所述的一種動物飼料存儲裝置，其特征在于：所述環形框（24）的下方分布有支撐腿（29），所述存儲桶（1）的底端中部設置有排料口（30）。

7.根據權利要求1所述的一種動物飼料存儲裝置，其特征在于：所述第一出氣孔（13）等距分布于所述攪拌管（9）的內側壁，且所述第一出氣孔（13）與所述攪拌管（9）構成一體化結構。

8.根據權利要求2所述的一種動物飼料存儲裝置，其特征在于：所述主動齒輪（15）通過齒牙與所述從動齒輪（16）之間構成嚙合連接，且所述從動齒輪（16）與所述通風筒（4）之間呈平行狀分布。

9.根據權利要求4所述的一種動物飼料存儲裝置，其特征在于：所述密封環（19）外側直徑尺寸與所述環形槽（21）內側直徑尺寸相適配，且所述密封環（19）內部結構由橡膠材質構成。

10.根據權利要求5所述的一種動物飼料存儲裝置，其特征在于：所述環形框（24）通過所述連接管（23）與所述存儲桶（1）相連通，且所述連接管（23）對稱分布于所述環形框（24）的內側。

技術總結
本發明公開了一種動物飼料存儲裝置，屬于動物飼料存儲技術領域，包括存儲桶，存儲桶的上方分布有密封蓋，且密封蓋的頂端中部貫穿有軸管，軸管的一端連接有通風筒，且通風筒的頂端開設有通風孔；結合設置的通風筒、風機、攪拌管和第一出氣孔等結構，方便后續對飼料進行存儲處理時起到通風的目的，從而確保存儲桶內部結構的干燥，防止儲存的飼料出現受潮的情況，風機的工作會將外界的空氣抽入到通風筒的內側，并通過其內部的結構進行除濕過濾處理，隨后經過處理后的空氣則會被輸入到攪拌管中，并通過第一出氣孔進行排出，而后配合設置的環形框即可起到換氣的目的，以此來確保存儲桶內部環境的干燥性。

技術研發人員：馮汝祥,孟維光,馬慶元,鄭少飛
受保護的技術使用者：山東珠峰動物營養有限公司
技術研發日：
技術公布日：2025/4/28
