本發明是一種雙絕緣轉子bmc一體成型機，屬于注塑成型機領域。

背景技術：

雙重絕緣指同時具備工作絕緣和保護絕緣的絕緣，前者是帶電體與不可觸及的導體之間的絕緣，后者是不可觸及的導體與可觸及的導體之間的絕緣，是當工作絕緣損壞后用于防止電擊的絕緣。

現有技術公開了申請?zhí)枮椋?2121855.2的一種用于電機的雙絕緣轉子，它包括：一個軸；一疊堆沖壓成形的疊片結構，其形成轉子鐵芯，該轉子鐵芯具有多個凸極及一個用于容納軸的中心孔；一個安裝在軸上的換向器；以及繞組，其圍繞凸極纏繞直至換向器的末端為止，其特征在于：所述軸具有被注模在該軸上的絕緣套筒；該絕緣套筒具有中心部件，該中心部件具有多邊形的外部橫截面，該轉子鐵芯中的孔具有一個相應的多邊形的輪廓，以適于與中心部件壓配合。本發明還提供一種用于制造電機上的雙絕緣轉子的方法。但是其不足之處在于傳統轉子注塑模具注塑出的產品芯片與軸枝同心度差，生產效率和加工難度低。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種雙絕緣轉子bmc一體成型機，以解決現有的雙絕緣轉子成型機傳統轉子注塑模具注塑出的產品芯片與軸枝同心度差，生產效率和加工難度低的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種雙絕緣轉子bmc一體成型機，其結構包括下成型模芯、上成型模芯、下合模部分、上合模部分、成品轉子，所述下成型模芯放入下合模部分內，所述上成型模芯放入上合模部分內，所述下成型模芯上方設有上成型模芯，所述上成型模芯套在上合模部分內，所述上合模部分貼緊下成型模芯，所述下成型模芯與上成型模芯內注塑出成品轉子。

進一步地，所述下成型模芯內置有芯片和軸枝。

進一步地，所述上成型模芯外圓通過將其放入上合模部分內定住。

進一步地，所述下合模部分套住下成型模芯內才能定住其外圓。

進一步地，所述上合模部分內孔套住下成型模芯卡位外圓。

進一步地，所述成品轉子通過下成型模芯與上成型模芯的貼合由模芯內注塑出來。

本發明的有益效果為能夠?qū)⑥D(zhuǎn)子芯片與軸枝的同心度從0.10mm左右降到了0.05mm左右，提高了產品的精度。同心度提高，在轉子做動平衡時所需時間減少，提高了整體的生產效率和加工難度。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

圖1為本發明的整體結構示意圖；

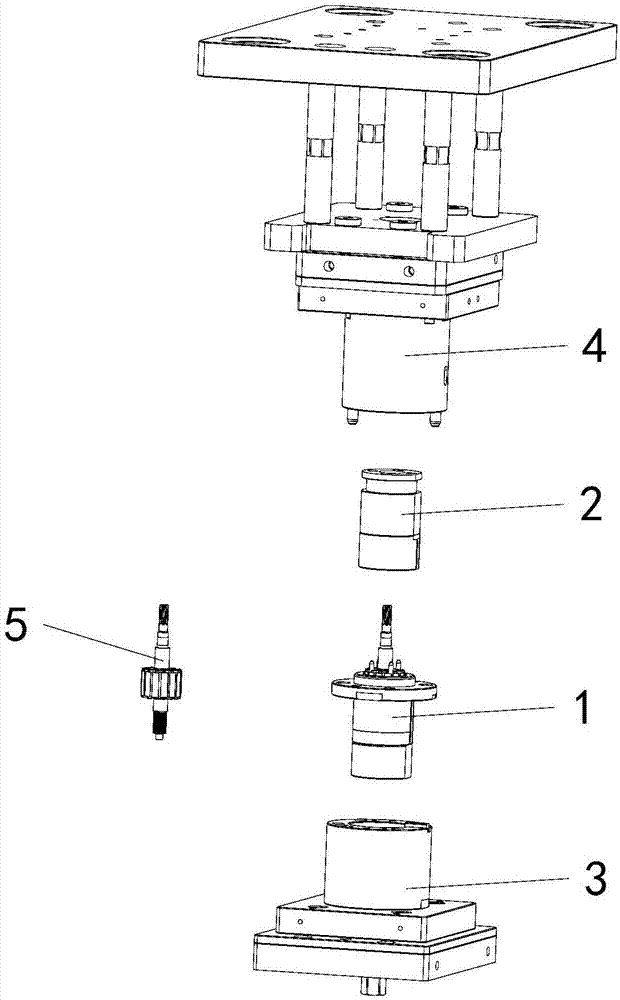

圖2為本發明的結構分解示意圖。

圖3為本發明的工作原理示意圖。

圖中：下成型模芯-1、上成型模芯-2、下合模部分-3、上合模部分-4、成品轉子-5。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-圖2，本發明提供一種技術方案：一種雙絕緣轉子bmc一體成型機，其結構包括下成型模芯1、上成型模芯2、下合模部分3、上合模部分4、成品轉子5，所述下成型模芯1放入下合模部分3內，所述上成型模芯2放入上合模部分4內，所述下成型模芯1上方設有上成型模芯2，所述上成型模芯2套在上合模部分4內，所述上合模部分4貼緊下成型模芯1，所述下成型模芯1與上成型模芯2內注塑出成品轉子5，所述下成型模芯1內置有芯片和軸枝，所述上成型模芯2外圓通過將其放入上合模部分4內定住，所述下合模部分3套住下成型模芯1內才能定住其外圓，所述上合模部分4內孔套住下成型模芯1卡位外圓，所述成品轉子5通過下成型模芯1與上成型模芯2的貼合由模芯內注塑出來。

在進行使用時，參閱圖3，將下成型模芯1放入下合模部分3內，定住下成型模芯1的外圓，保證下成型模芯1和下合模部分3的同心度和垂直度。將上成型模芯2放入上合模部分4內，定住上成型模芯2的外圓，保證上成型模芯2和上合模部分4的同心度和垂直度。將芯片和軸枝放入下成型模芯1內，上合模部分4帶著上成型模芯2一起下壓與下成型模芯1合攏，上合模部分4內孔套住下成型模芯1卡位的外圓，上合模部分4端面貼死下成型模芯1卡位下的端面，保證下成型模芯1和上成型模芯2的同心度和垂直度，從而保證模芯內注塑出來的成品轉子5的芯片和軸枝的同心度。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種雙絕緣轉子BMC一體成型機，其結構包括下成型模芯、上成型模芯、下合模部分、上合模部分、成品轉子，所述下成型模芯放入下合模部分內，所述上成型模芯放入上合模部分內，所述下成型模芯上方設有上成型模芯，所述上成型模芯套在上合模部分內，所述上合模部分貼緊下成型模芯，所述下成型模芯與上成型模芯內注塑出成品轉子。本發明的有益效果為能夠?qū)⑥D(zhuǎn)子芯片與軸枝的同心度從0.10mm左右降到了0.05mm左右，提高了產品的精度。同心度提高，在轉子做動平衡時所需時間減少，提高了整體的生產效率和加工難度。

技術研發人員：黃林松;陶小溪
受保護的技術使用者：深圳市華冠五金模具有限公司
技術研發日：2016.12.02
技術公布日：2017.08.18
