本發明涉及一種泡沫塑料，尤其涉及一種泡沫塑料回收用可調節式粉碎設備。

背景技術：

泡沫塑料由大量氣體微孔分散于固體塑料中而形成的一類高分子材料，具有質輕、隔熱、吸音、減震等特性，且介電性能優于基體樹脂，用途很廣。幾乎各種塑料均可做成泡沫塑料，發泡成型已成為塑料加工中一個重要領域。

聚苯乙烯泡沫塑料有用可發生聚苯乙烯珠粒模塑成型。用于家用電器等包裝或冷凍食品包裝的泡沫塑料；也有少數方便面碗采用可發性聚苯乙烯珠粒注塑而成。這些塑料制品體積龐大，學雜費量大，其回收利用在中國受到特別重視。

聚苯乙烯泡沫塑料回收利用主要途徑有：減容后造粒，粉碎后用作各種填充材料，裂解制油或回收苯乙烯和其他。

目前泡沫塑料存在人類社會的各個地方，比如各種泡沫塑料板包裝塊等等，但是在使用后如果不加以回收的話就會造成資源的浪費，并且對環境的污染也較為嚴重，但是目前在回收的過程中，泡沫塑料體積較大，需要進行破碎才能對其進行回收，但是目前的破碎設備不能對泡沫塑料破碎的顆粒程度進行控制，只能破碎成一定大小的顆粒，這樣會造成對后續的回收造成一定的不便，而且目前的破碎設備對泡沫塑料的破碎也較不完全。

技術實現要素：

（1）要解決的技術問題

本發明為了克服目前的泡沫塑料破碎設備無法控制破碎程度的缺點，本發明要解決的技術問題是提供一種破碎程度可調節的泡沫塑料回收用可調節式粉碎設備。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種泡沫塑料回收用可調節式粉碎設備，包括有回收箱、蓋板、把手、第一支撐板、氣缸、第一移動桿、第一移動板、第一刀片、第一擋板、滑軌、滑塊、第二移動桿、第二擋板、連桿、支桿、第二支撐板、插桿、拉桿和拉把，回收箱上端左側通過合頁連接的方式安裝有蓋板，蓋板上端右側通過焊接的方式安裝有把手，回收箱左側中部通過焊接的方式安裝有第一支撐板，第一支撐板上端安裝有氣缸，氣缸的伸縮桿上連接有第一移動桿，回收箱左壁中部開有第一通孔，第一移動桿右端穿過第一通孔，第一移動桿右端通過焊接的方式安裝有第一移動板，第一移動板右端安裝有排布均勻的第一刀片，第一移動板上端通過焊接的方式安裝有擋板，回收箱左壁上方開有一字孔，擋板通過一字孔伸出回收箱，第一支撐板下端通過焊接的方式安裝有滑軌，滑軌上安裝有滑塊，滑塊底部通過焊接的方式安裝有第二移動桿，第二移動桿為L形，第二移動桿另一端通過焊接的方式安裝有第二擋板，回收箱下端開有第二通孔，第二擋板位于第二通孔下側，第二擋板右側開有第三通孔，回收箱右端下側通過焊接的方式安裝有連桿，連桿右端下側安裝有支桿，支桿下端通過焊接的方式安裝有第二支撐板，第二支撐板上端開有凹槽，凹槽位于第三通孔下側，凹槽內放置有插桿，插桿通過第三通孔，滑塊左端通過焊接的方式安裝有拉桿，拉桿左端通過焊接的方式安裝有拉把。

優選地，還包括有橡膠套，橡膠套安裝在拉把四周。

優選地，還包括有軸承座、轉桿、繞線輪、鋼絲繩、定滑輪、第二移動板、第二刀片、彈簧、固定板、螺桿和蝶形螺母，第一移動板內上側板下端安裝有軸承座，軸承座內連接有轉桿，轉桿上下兩端分別安裝有繞線輪，繞線輪上繞有鋼絲繩，第一移動板上下兩側后壁右部對稱安裝有定滑輪，鋼絲繩通過定滑輪，鋼絲繩另一端連接有第二移動板，第二移動板右端均布有第二刀片，第一移動板右側壁上均勻開有第四通孔，第四通孔與第二刀片在同一水平線上，第二刀片和第一刀片錯位分布，第二移動板右壁通過焊接的方式安裝有彈簧，彈簧位于第二刀片之間，彈簧另一端連接在第一移動板內右壁上，第一移動板底部右側通過焊接的方式安裝有固定板，固定板中部開有第六通孔，第一移動板底部開有小孔，轉桿下端穿過第一移動板底部開有的小孔，轉桿下端開有第五通孔，第五通孔和第六通孔內放置有螺桿，螺桿左端旋有蝶形螺母。

優選地，第一擋板的長度大于或等于回收箱的長度。

優選地，第二擋板的長度大于第二通孔的長度。

優選地，滑軌的長度大于第二擋板的長度。

工作原理：當需要對泡沫塑料進行破碎處理以便回收時，用戶可以拉動把手，使蓋板打開，然后將廢棄的泡沫塑料放入回收箱內，然后在把蓋板蓋回。

控制氣缸伸長，氣缸伸縮桿將推動第一移動桿向右移動，第一移動桿向右移動推動第一移動板向右移動，從而對泡沫塑料進行破碎，第一移動板移動的同時帶動第一擋板向右移動，從而使在回收箱內的泡沫塑料不會落到第一移動板的左側。

當在回收箱內的泡沫塑料破碎完成后，將插桿從凹槽和三通孔中取出，然后拉動拉把向左移動，從而使拉桿拉動滑塊向左移動，滑塊將帶動第二移動桿向左移動，從而使第二擋板向左移動，當擋板移動至第二通孔下方時，破碎后的泡沫塑料將從第二通孔中落下，從而進行收集破碎好的泡沫塑料。

因為還包括有橡膠套，橡膠套安裝在拉把四周，這樣用戶在進行拉動拉把的時候可以避免傷到手。

因為還包括有軸承座、轉桿、繞線輪、鋼絲繩、定滑輪、第二移動板、第二刀片、彈簧、固定板、螺桿和蝶形螺母，第一移動板內上側板下端安裝有軸承座，軸承座內連接有轉桿，轉桿上下兩端分別安裝有繞線輪，繞線輪上繞有鋼絲繩，第一移動板上下兩側后壁右部對稱安裝有定滑輪，鋼絲繩通過定滑輪，鋼絲繩另一端連接有第二移動板，第二移動板右端均布有第二刀片，第一移動板右側壁上均勻開有第四通孔，第四通孔與第二刀片在同一水平線上，第二刀片和第一刀片錯位分布，第二移動板右壁通過焊接的方式安裝有彈簧，彈簧位于第二刀片之間，彈簧另一端連接在第一移動板內右壁上，第一移動板底部右側通過焊接的方式安裝有固定板，固定板中部開有第六通孔，第一移動板底部開有小孔，轉桿下端穿過第一移動板底部開有的小孔，轉桿下端開有第五通孔，第五通孔和第六通孔內放置有螺桿，螺桿左端旋有蝶形螺母。當用戶需要對泡沫塑料破碎成具有更小顆粒的泡沫塑料時，可以逆時針旋轉轉桿下端，轉桿逆時針旋轉帶動繞線輪逆時針旋轉，繞線輪將收鋼絲繩，彈簧被壓縮，第二移動板拉動，使其向右移動，從而使第二刀片通過第四通孔向第一移動板右端外側伸出，這樣也就有了多排第二刀片，檔刀片伸出后，旋轉蝶形螺母，使螺桿和蝶形螺母接觸到固定板和轉桿，從而固定住轉桿，使其不再旋轉，這樣就可以方便的增加刀片的數量。

因為第一擋板的長度大于或等于回收箱的長度，這樣就可以使在回收箱里的泡沫塑料不會因為第一擋板過短而落到第一移動板左側。

因為第二擋板的長度大于第二通孔的長度，這樣就可以在第二擋板擋住第二通孔時，不會因為第二擋板長度過短而使在回收箱里的泡沫塑料落下去。

因為滑軌的長度大于第二擋板的長度，這樣可以在滑塊移動時有足夠的距離使第二擋板完全脫離第二通孔，使回收箱內的泡沫塑料速度更快的落下，增加工作效率。

（3）有益效果

本發明達到了破碎程度可調節，破碎較為完全的效果，通過采用氣缸推動第一移動桿和與其連接的第一刀片來破碎泡沫塑料的方式，不但能夠使泡沫塑料在回收箱內較為完全的破碎，還能夠在泡沫塑料破碎的時候減少用戶的工作量，通過采用拉動拉把使第二擋板移動的方式，能夠在泡沫破碎的過程中，不會使回收箱內泡沫塑料散出，通過采用旋轉轉桿使第二刀片伸出的方式，能夠有效的控制刀片的數量，從而起到對破碎程度可調的目的。

附圖說明

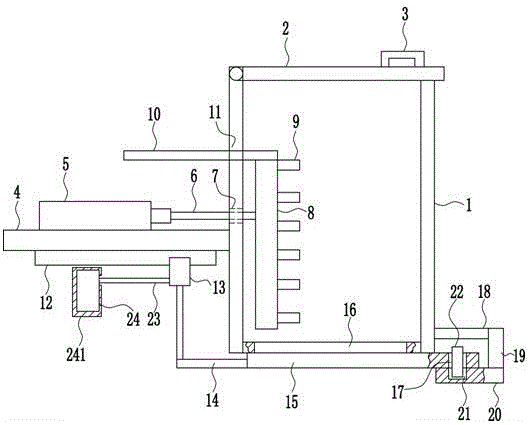

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明第一移動板的主視結構示意圖。

附圖中的標記為：1-回收箱，2-蓋板，3-把手，4-第一支撐板，5-氣缸，6-第一移動桿，7-第一通孔，8-第一移動板，9-第一刀片，10-第一擋板，11-一字孔，12-滑軌，13-滑塊，14-第二移動桿，15-第二擋板，16-第二通孔，17-第三通孔，18-連桿，19-支桿，20-第二支撐板，21-凹槽，22-插桿，23-拉桿，24-拉把，241-橡膠套，25-軸承座，26-轉桿，27-繞線輪，28-鋼絲繩，29-定滑輪，30-第二移動板，31-第二刀片，32-第四通孔，33-彈簧，34-固定板，35-螺桿，36-蝶形螺母，37-第五通孔，38-第六通孔。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種泡沫塑料回收用可調節式粉碎設備，如圖1-3所示，包括有回收箱1、蓋板2、把手3、第一支撐板4、氣缸5、第一移動桿6、第一移動板8、第一刀片9、第一擋板10、滑軌12、滑塊13、第二移動桿14、第二擋板15、連桿18、支桿19、第二支撐板20、插桿22、拉桿23和拉把24，回收箱1上端左側通過合頁連接的方式安裝有蓋板2，蓋板2上端右側通過焊接的方式安裝有把手3，回收箱1左側中部通過焊接的方式安裝有第一支撐板4，第一支撐板4上端安裝有氣缸5，氣缸5的伸縮桿上連接有第一移動桿6，回收箱1左壁中部開有第一通孔7，第一移動桿6右端穿過第一通孔7，第一移動桿6右端通過焊接的方式安裝有第一移動板8，第一移動板8右端安裝有排布均勻的第一刀片9，第一移動板8上端通過焊接的方式安裝有擋板，回收箱1左壁上方開有一字孔11，擋板通過一字孔11伸出回收箱1，第一支撐板4下端通過焊接的方式安裝有滑軌12，滑軌12上安裝有滑塊13，滑塊13底部通過焊接的方式安裝有第二移動桿14，第二移動桿14為L形，第二移動桿14另一端通過焊接的方式安裝有第二擋板15，回收箱1下端開有第二通孔16，第二擋板15位于第二通孔16下側，第二擋板15右側開有第三通孔17，回收箱1右端下側通過焊接的方式安裝有連桿18，連桿18右端下側安裝有支桿19，支桿19下端通過焊接的方式安裝有第二支撐板20，第二支撐板20上端開有凹槽21，凹槽21位于第三通孔17下側，凹槽21內放置有插桿22，插桿22通過第三通孔17，滑塊13左端通過焊接的方式安裝有拉桿23，拉桿23左端通過焊接的方式安裝有拉把24。

還包括有橡膠套241，橡膠套241安裝在拉把24四周。

還包括有軸承座25、轉桿26、繞線輪27、鋼絲繩28、定滑輪29、第二移動板30、第二刀片31、彈簧33、固定板34、螺桿35和蝶形螺母36，第一移動板8內上側板下端安裝有軸承座25，軸承座25內連接有轉桿26，轉桿26上下兩端分別安裝有繞線輪27，繞線輪27上繞有鋼絲繩28，第一移動板8上下兩側后壁右部對稱安裝有定滑輪29，鋼絲繩28通過定滑輪29，鋼絲繩28另一端連接有第二移動板30，第二移動板30右端均布有第二刀片31，第一移動板8右側壁上均勻開有第四通孔32，第四通孔32與第二刀片31在同一水平線上，第二刀片31和第一刀片9錯位分布，第二移動板30右壁通過焊接的方式安裝有彈簧33，彈簧33位于第二刀片31之間，彈簧33另一端連接在第一移動板8內右壁上，第一移動板8底部右側通過焊接的方式安裝有固定板34，固定板34中部開有第六通孔38，第一移動板8底部開有小孔，轉桿26下端穿過第一移動板8底部開有的小孔，轉桿26下端開有第五通孔37，第五通孔37和第六通孔38內放置有螺桿35，螺桿35左端旋有蝶形螺母36。

第一擋板10的長度大于或等于回收箱1的長度。

第二擋板15的長度大于第二通孔16的長度。

滑軌12的長度大于第二擋板15的長度。

工作原理：當需要對泡沫塑料進行破碎處理以便回收時，用戶可以拉動把手3，使蓋板2打開，然后將廢棄的泡沫塑料放入回收箱1內，然后在把蓋板2蓋回。

控制氣缸5伸長，氣缸5伸縮桿將推動第一移動桿6向右移動，第一移動桿6向右移動推動第一移動板8向右移動，從而對泡沫塑料進行破碎，第一移動板8移動的同時帶動第一擋板10向右移動，從而使在回收箱1內的泡沫塑料不會落到第一移動板8的左側。

當在回收箱1內的泡沫塑料破碎完成后，將插桿22從凹槽21和三通孔中取出，然后拉動拉把24向左移動，從而使拉桿23拉動滑塊13向左移動，滑塊13將帶動第二移動桿14向左移動，從而使第二擋板15向左移動，當擋板移動至第二通孔16下方時，破碎后的泡沫塑料將從第二通孔16中落下，從而進行收集破碎好的泡沫塑料。

因為還包括有橡膠套241，橡膠套241安裝在拉把24四周，這樣用戶在進行拉動拉把24的時候可以避免傷到手。

因為還包括有軸承座25、轉桿26、繞線輪27、鋼絲繩28、定滑輪29、第二移動板30、第二刀片31、彈簧33、固定板34、螺桿35和蝶形螺母36，第一移動板8內上側板下端安裝有軸承座25，軸承座25內連接有轉桿26，轉桿26上下兩端分別安裝有繞線輪27，繞線輪27上繞有鋼絲繩28，第一移動板8上下兩側后壁右部對稱安裝有定滑輪29，鋼絲繩28通過定滑輪29，鋼絲繩28另一端連接有第二移動板30，第二移動板30右端均布有第二刀片31，第一移動板8右側壁上均勻開有第四通孔32，第四通孔32與第二刀片31在同一水平線上，第二刀片31和第一刀片9錯位分布，第二移動板30右壁通過焊接的方式安裝有彈簧33，彈簧33位于第二刀片31之間，彈簧33另一端連接在第一移動板8內右壁上，第一移動板8底部右側通過焊接的方式安裝有固定板34，固定板34中部開有第六通孔38，第一移動板8底部開有小孔，轉桿26下端穿過第一移動板8底部開有的小孔，轉桿26下端開有第五通孔37，第五通孔37和第六通孔38內放置有螺桿35，螺桿35左端旋有蝶形螺母36。當用戶需要對泡沫塑料破碎成具有更小顆粒的泡沫塑料時，可以逆時針旋轉轉桿26下端，轉桿26逆時針旋轉帶動繞線輪27逆時針旋轉，繞線輪27將收鋼絲繩28，彈簧33被壓縮，第二移動板30拉動，使其向右移動，從而使第二刀片31通過第四通孔32向第一移動板8右端外側伸出，這樣也就有了多排第二刀片31，檔刀片伸出后，旋轉蝶形螺母36，使螺桿35和蝶形螺母36接觸到固定板34和轉桿26，從而固定住轉桿26，使其不再旋轉，這樣就可以方便的增加刀片的數量。

因為第一擋板10的長度大于或等于回收箱1的長度，這樣就可以使在回收箱1里的泡沫塑料不會因為第一擋板10過短而落到第一移動板8左側。

因為第二擋板15的長度大于第二通孔16的長度，這樣就可以在第二擋板15擋住第二通孔16時，不會因為第二擋板15長度過短而使在回收箱1里的泡沫塑料落下去。

因為滑軌12的長度大于第二擋板15的長度，這樣可以在滑塊13移動時有足夠的距離使第二擋板15完全脫離第二通孔16，使回收箱1內的泡沫塑料速度更快的落下，增加工作效率。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
