本發明涉及保溫板技術領域，具體為一種復合芯層添加無機纖維砂漿布不燃保溫板。

背景技術：

保溫板說的通俗易懂就是給樓房保溫用的板子，保溫板是以聚苯乙烯樹脂為原料加上其他的原輔料與聚含物，通過加熱混合同時注入催化劑，然后擠塑壓出成型而制造的硬質泡沫塑料板，具有防潮和防水性能，可使減少建筑物外圍護結構厚度，從而增加室內使用面積。

目前市場上的保溫板主要針對保溫板的保溫效果進行改進，如中國專利CN 203939148 U提供的一種保溫板，但該保溫板在使用時，無法為用戶提供穩定的結構，且保溫板主體的構成和使用材料會造成保溫板的主體重量加大，造成安裝與搬運的不便。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種復合芯層添加無機纖維砂漿布不燃保溫板，具備結構穩定，安裝方便，搬運方便等優點，解決了該保溫板在使用時，無法為用戶提供穩定的結構，且保溫板主體的構成和使用材料會造成保溫板的主體重量加大，造成安裝與搬運的不便的問題。

(二)技術方案

為實現上述結構穩定，安裝方便，搬運方便目的，本發明提供如下技術方案：一種復合芯層添加無機纖維砂漿布不燃保溫板，包括輕質墻體，所述輕質墻體的底部固定安裝有無機纖維砂漿布，無機纖維砂漿布的底部固定安裝有鋼絲網層。

所述輕質墻體包括有墻面，墻面的頂部固定安裝有外飾墻磚層，外飾墻磚層的頂部固定安裝有防護層，防護層的頂部通過粘結劑與保溫層的底部固定安裝。

所述無機纖維砂漿布包括有無機纖維保溫層，無機纖維保溫層的內腔通過玻璃絲線與玻璃纖維網格布的內腔固定連接在一起，玻璃纖維網格布的內腔通過縫合部與玻璃絲線的軸心處固定連接，所述玻璃纖維網格布的頂部和底部均固定安裝有耐火層。

所述鋼絲網層包括有網面層，網面層的頂部固定安裝有緩沖層，緩沖層的內腔固定安裝有拉絲。

優選的，所述外飾墻磚層包括有輕質墻磚，輕質墻磚的內腔通過數量不少于三個的勾縫劑粘連在一起。

優選的，所述防護層包括有抹面砂漿，抹面砂漿的內腔鑲嵌有數量不少于六個的纖維布。

優選的，所述墻面為羥基丙烯酸樹脂涂料。

優選的，所述玻璃絲線通過縫合部串聯在一起。

優選的，所述耐火層為聚氯乙烯。

優選的，所述網面層的頂部通過拉絲與緩沖層的內腔底部焊接在一起。

(三)有益效果

與現有技術相比，本發明提供了一種復合芯層添加無機纖維砂漿布不燃保溫板，具備以下有益效果：

1、該復合芯層添加無機纖維砂漿布不燃保溫板，通過設置鋼絲網層和鋼絲網層底部的網面，鋼絲網層內腔的拉絲和網面頂部的緩沖層，可以有效為保溫板整體提供穩定的支撐和結構的穩定與牢固性，在使用時可以有效為用戶提供穩定和安全的保溫環境。

2、該復合芯層添加無機纖維砂漿布不燃保溫板，通過設置輕質墻體內腔的墻面、外飾墻磚層、輕質墻磚、勾縫劑、防護層、抹面砂漿、纖維布、粘結劑和保溫層都采用的輕質材料，有效控制了保溫板主體的重量，可以為用戶和安裝工人在安裝與搬運的過程中提供方便與便利，同時材質之間的結構連接與構成也可以為保溫板主體提供很好的保溫效果。

附圖說明

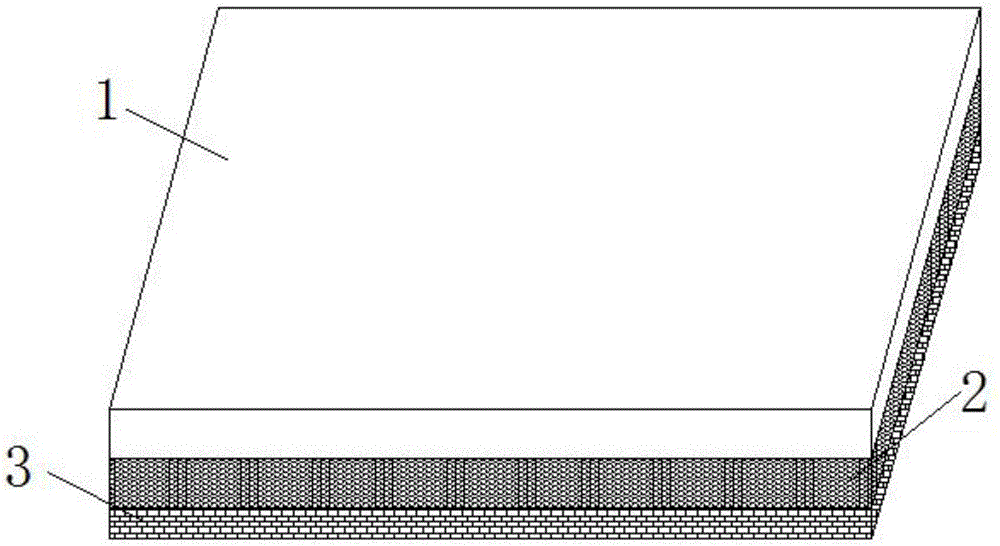

圖1為本發明結構示意圖；

圖2為本發明結構輕質墻體示意圖；

圖3為本發明結構無機纖維砂漿布示意圖；

圖4為本發明結構鋼絲網層示意圖。

圖中：1輕質墻體、11墻面、12外飾墻磚層、121輕質墻磚、122勾縫劑、13防護層、131抹面砂漿、132纖維布、14粘結劑、15保溫層、2無機纖維砂漿布、21無機纖維保溫層、22玻璃絲線、23玻璃纖維網格布、24縫合部、25耐火層、3鋼絲網層、31網面層、32緩沖層、33拉絲。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，一種復合芯層添加無機纖維砂漿布不燃保溫板，包括輕質墻體1，輕質墻體1的底部固定安裝有無機纖維砂漿布2，無機纖維砂漿布2的底部固定安裝有鋼絲網層3。

輕質墻體1包括有墻面11，墻面11為羥基丙烯酸樹脂涂料，墻面11的頂部固定安裝有外飾墻磚層12，外飾墻磚層12包括有輕質墻磚121，輕質墻磚121的內腔通過數量不少于三個的勾縫劑122粘連在一起，外飾墻磚層12的頂部固定安裝有防護層13，防護層13包括有抹面砂漿131，抹面砂漿131的內腔鑲嵌有數量不少于六個的纖維布132，防護層13的頂部通過粘結劑14與保溫層15的底部固定安裝，通過設置輕質墻體1內腔的墻面11、外飾墻磚層12、輕質墻磚121、勾縫劑122、防護層13、抹面砂漿131、纖維布132、粘結劑14和保溫層15都采用的輕質材料，有效控制了保溫板主體的重量，可以為用戶和安裝工人在安裝與搬運的過程中提供方便與便利，同時材質之間的結構連接與構成也可以為保溫板主體提供很好的保溫效果。

無機纖維砂漿布2包括有無機纖維保溫層21，無機纖維保溫層21的內腔通過玻璃絲線22與玻璃纖維網格布23的內腔固定連接在一起，玻璃絲線22通過縫合部24串聯在一起，玻璃纖維網格布23的內腔通過縫合部24與玻璃絲線22的軸心處固定連接，玻璃纖維網格布23的頂部和底部均固定安裝有耐火層25，耐火層25為聚氯乙烯。

鋼絲網層3包括有網面層31，網面層31的頂部通過拉絲33與緩沖層32的內腔底部焊接在一起，網面層31的頂部固定安裝有緩沖層32，緩沖層32的內腔固定安裝有拉絲33，通過設置鋼絲網層3和鋼絲網層3底部的網面，鋼絲網層3內腔的拉絲33和網面頂部的緩沖層32，可以有效為保溫板整體提供穩定的支撐和結構的穩定與牢固性，在使用時可以有效為用戶提供穩定和安全的保溫環境。

綜上所述，該復合芯層添加無機纖維砂漿布不燃保溫板，通過設置鋼絲網層3和鋼絲網層3底部的網面，鋼絲網層3內腔的拉絲33和網面頂部的緩沖層32，可以有效為保溫板整體提供穩定的支撐和結構的穩定與牢固性，在使用時可以有效為用戶提供穩定和安全的保溫環境，通過設置輕質墻體1內腔的墻面11、外飾墻磚層12、輕質墻磚121、勾縫劑122、防護層13、抹面砂漿131、纖維布132、粘結劑14和保溫層15都采用的輕質材料，有效控制了保溫板主體的重量，可以為用戶和安裝工人在安裝與搬運的過程中提供方便與便利，同時材質之間的結構連接與構成也可以為保溫板主體提供很好的保溫效果，解決了該保溫板在使用時，無法為用戶提供穩定的結構，且保溫板主體的構成和使用材料會造成保溫板的主體重量加大，造成安裝與搬運的不便的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
