本實用新型涉及折彎?rùn)C(jī)技術領域，具體涉及一種數控多機頭熱彎?rùn)C(jī)。

背景技術：

塑料型材已經涉及到建筑、汽車、機械、家電等廣大領域。在塑料型材的生產工藝中，型材折彎是關鍵工序之一，現有設備折彎多存在折彎角度不均，折彎易復位，甚至出現型材折斷、破損現象，操作繁瑣，靈活性差等問題，本實用新型利用加熱折彎裝置對熱彎?rùn)C(jī)進行改進設計，具有折彎角度穩定，對型材表面結構無損壞，折彎速度快，可連續折彎等優點，是一種新形式的塑料型材熱彎?rùn)C(jī)，能夠更好地服務于塑料行業的發展，更好地適應國內外市場的需求，因此具有良好的市場前景。

技術實現要素：

為解決上述技術問題，我們提出了一種數控多機頭熱彎?rùn)C(jī)，解決了現有折彎?rùn)C(jī)折彎角度不均，折彎易復位，甚至出現型材折斷、破損現象，操作繁瑣，靈活性差的問題。

為解決上述問題，本實用新型的技術方案如下：

一種數控多機頭熱彎?rùn)C(jī)，包括機架、控制箱、溫控箱、型材固定板、折彎裝置和電磁控制閥，所述機架為框架結構，所述溫控箱、電磁控制閥和折彎裝置分別設置有兩個，兩個所述溫控箱均固定安裝于所述機架內，所述型材固定板固定安裝于所述機架頂面的中部，兩個所述折彎裝置分別固定安裝于所述型材固定板左右兩端的所述機架的頂面，所述折彎裝置包括氣缸、固定擠壓板、固定加熱工裝、活動擠壓板和推拉機構，所述固定加熱工裝和推拉機構分別固定安裝于所述型材固定板左右兩端的后側和前側，所述活動擠壓板固定安裝于所述推拉機構的后端，所述氣缸固定安裝于所述型材固定板左右兩端的左右兩側，所述固定擠壓板固定安裝于兩個所述氣缸相對側的活塞桿的內端；兩個所述氣缸分別與兩個所述溫控箱電聯接，兩個所述電磁控制閥分別與所述控制箱電連接，所述控制箱分別與兩個所述固定加熱工裝的熱傳感器電連接，所述電磁控制閥分別與兩個所述折彎裝置的氣缸通過氣管連接。

優選的，所述推拉機構包括安裝板、支撐架、推拉桿和把手，所述安裝板固定安裝于所述型材固定板的前側，所述安裝板的頂面固定安裝有所述支撐架，所述推拉桿插接于所述支撐架的后部，所述把手鉸接于所述支撐架的前部，所述推拉桿與所述把手鉸接。

優選的，所述固定擠壓板的底面安裝有導軌。

通過上述技術方案，本實用新型提出的一種數控多機頭熱彎?rùn)C(jī)，利用加熱折彎裝置對熱彎?rùn)C(jī)進行改進設計，具有折彎角度穩定，對型材表面結構無損壞，折彎速度快，可連續折彎等優點，是一種新形式的塑料型材熱彎?rùn)C(jī)，能夠更好地服務于塑料行業的發展，更好地適應國內外市場的需求，因此具有良好的市場前景。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例所公開的一種數控多機頭熱彎?rùn)C(jī)的立體結構示意圖；

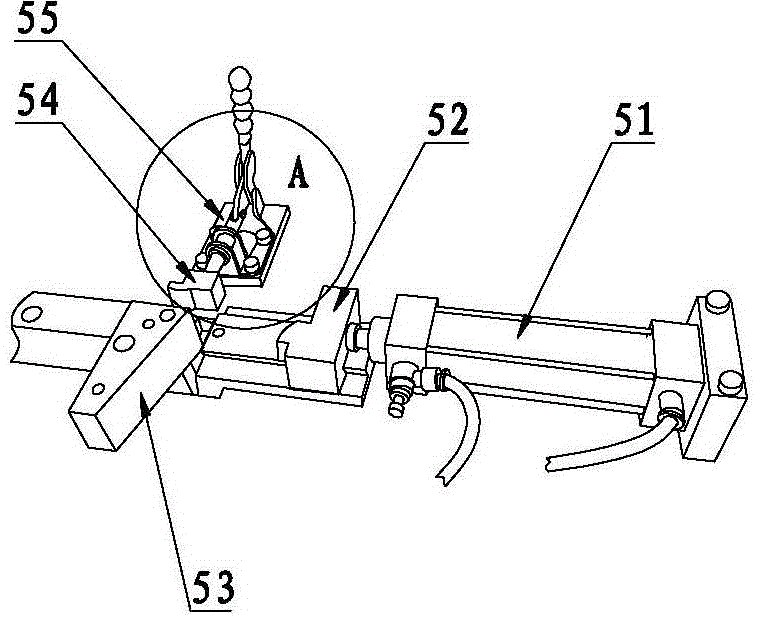

圖2為本實用新型實施例所公開的一種數控多機頭熱彎?rùn)C(jī)的局部立體結構示意圖;

圖3為本實用新型實施例所公開的一種數控多機頭熱彎?rùn)C(jī)的圖2中A處的局部立體放大示意圖。

圖中數字和字母所表示的相應部件名稱：1. 機架2. 控制箱3. 型材固定板4. 折彎裝置5. 電磁控制閥6. 電磁控制閥51.氣缸52.固定擠壓板53.固定加熱工裝54.活動擠壓板55.推拉機構551.安裝板552.支撐架553.推拉桿554.把手。

具體實施方式

下面將結合附圖1-附圖3，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

下面結合實施例和具體實施方式對本實用新型作進一步詳細的說明。

實施例

如圖1-3所示，一種數控多機頭熱彎?rùn)C(jī)，包括機架1、控制箱2、溫控箱3、型材固定板4、折彎裝置5和電磁控制閥6，所述機架1為框架結構，所述溫控箱3、電磁控制閥6和折彎裝置5分別設置有兩個，兩個所述溫控箱3均固定安裝于所述機架1內，所述型材固定板4固定安裝于所述機架1頂面的中部，兩個所述折彎裝置5分別固定安裝于所述型材固定板4左右兩端的所述機架1的頂面，所述折彎裝置5包括氣缸51、固定擠壓板52、固定加熱工裝53、活動擠壓板54和推拉機構55，所述固定加熱工裝53和推拉機構55分別固定安裝于所述型材固定板4左右兩端的后側和前側，所述活動擠壓板54固定安裝于所述推拉機構55的后端，所述氣缸51固定安裝于所述型材固定板4左右兩端的左右兩側，所述固定擠壓板52固定安裝于兩個所述氣缸51相對側的活塞桿的內端；兩個所述氣缸51分別與兩個所述溫控箱3電聯接，兩個所述電磁控制閥6分別與所述控制箱2電連接，所述控制箱2分別與兩個所述固定加熱工裝53的熱傳感器電連接，所述電磁控制閥6分別與兩個所述折彎裝置5的氣缸51通過氣管連接。

所述推拉機構55包括安裝板551、支撐架552、推拉桿553和把手554，所述安裝板551固定安裝于所述型材固定板4的前側，所述安裝板551的頂面固定安裝有所述支撐架552，所述推拉桿553插接于所述支撐架552的后部，所述把手554鉸接于所述支撐架552的前部，所述推拉桿553與所述把手554鉸接。所述固定擠壓板52的底面安裝有導軌53。

通過上述技術方案，本實用新型提出的一種數控多機頭熱彎?rùn)C(jī)，利用加熱折彎裝置5對熱彎?rùn)C(jī)進行改進設計，具有折彎角度穩定，對型材表面結構無損壞，折彎速度快，可連續折彎等優點，是一種新形式的塑料型材熱彎?rùn)C(jī)，能夠更好地服務于塑料行業的發展，更好地適應國內外市場的需求，因此具有良好的市場前景。

以上所述的僅是本實用新型一種數控多機頭熱彎?rùn)C(jī)的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
