本實用新型涉及支架設計領域，尤其是涉及一種擠出機的機筒支架。

背景技術：

擠出加工是一種常用的材料加工方式，而在擠出加工過程中，為了讓材料更容易地擠出，往往需要對材料進行加熱，通常是通過對裝載材料的機筒進行加熱以達到對材料進行加熱，而為了防止受熱的機筒直接與地面等物品接觸而造成損害，一般會將機筒安裝在支架上，使得機筒懸空。

但是，傳統的支架一般與機筒是采用固定連接，這樣由于機筒會受熱膨脹，使得機筒內各個方向會產生應力，由于機筒的大小有限，因此其在上下和左右方向產生的應力有限，一般可以忽略，但是機筒的軸心方向，尤其是機筒的長度較長時，機筒在軸心方向產生應力則難以忽略，其軸心方向的應力如果無法釋放會積蓄在機筒內，長時間的應力作用會大大減少機筒的使用壽命，嚴重時，還可能會破壞機筒或者支架，造成事故。

技術實現要素：

本實用新型的目的在于提供一種結構簡單，能消除機筒受熱膨脹時的軸向應力，保證機筒的使用壽命和安全性的一種擠出機的機筒支架。

根據本實用新型的一個方面，提供了一種擠出機的機筒支架，包括支架體、連接塊、鎖緊塊和滑塊，其中支架體與滑塊固定連接，鎖緊塊與連接塊相連接，滑塊一側與連接塊相接觸，另一側與鎖緊塊相接觸。

本實用新型的有益效果是：本實用新型利用連接塊來機筒連接，并利用鎖緊塊和連接塊夾住滑塊兩側，且滑塊連接在支架體上，使得支架體垂直方向上能支撐住機筒，而機筒在軸心方向上，能沿滑塊作一定的滑動，這樣當機筒受熱膨脹時，機筒軸心方向的膨脹力能使連接塊在滑塊上作一定的滑動，以此消除其內應力。本實用新型的結構簡單，能好地消除機筒受熱時的內應力，保證機筒的使用壽命和安全性，工作可靠性高，實用性強。

在一些實施方式中，本實用新型還包括銷軸，其中支架體與滑塊通過銷軸固定連接。銷軸能保證支架體與滑塊的連接可靠性，且其拆卸方便，能便于各組件的更換。

在一些實施方式中，本實用新型還包括連接螺栓，其中連接螺栓安裝在支架體底部。連接螺栓的設置能方便本實用新型與地面等穩定建筑連接，保證其連接可靠性。

在一些實施方式中，支架體設有加強板。加強板的設置能增加支架體的強度，保證其工作可靠性。

在一些實施方式中，鎖緊塊呈“L”狀。由此，鎖緊塊能更好地與滑塊的兩個側邊貼合，防止其輕易從滑塊上脫落，保證本實用新型的安全性。

附圖說明

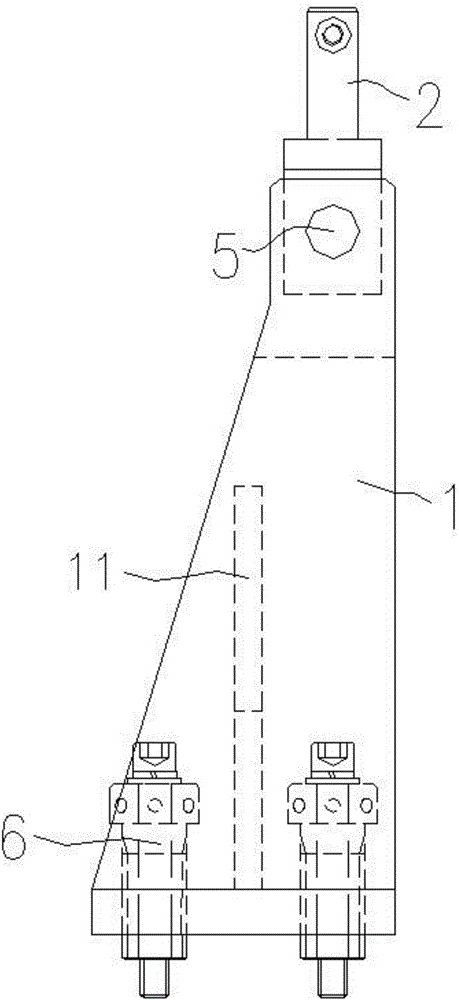

圖1為本實用新型的一種實施方式的一種擠出機的機筒支架的結構示意圖的正視圖。

圖2為圖1所示的一種擠出機的機筒支架的左視圖。

圖3為圖1所示的一種擠出機的機筒支架的工作示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步詳細的說明。

參考圖1-圖3，本實用新型的一種擠出機的機筒支架，包括支架體1、連接塊2、鎖緊塊3、滑塊4、銷軸5和連接螺栓6。

支架體1與滑塊4通過銷軸5固定連接，鎖緊塊3呈“L”狀，且鎖緊塊3的內側大小與滑塊4相匹配，使得鎖緊塊3能貼合在滑塊4上，連接塊2還通過螺栓與鎖緊塊3相連接，并且使得連接塊2與滑塊4一側相接觸，鎖緊塊3與滑塊4的另一側相接觸，即連接塊2和鎖緊塊3夾住滑塊4。另外，支架體1中部還設有加強板11，而連接螺栓6安裝在支架體1底部。

本實用新型工作時，本實用新型將連接螺栓6與地面連接，使得支架體1固定在地面上，連接塊3通過螺栓與機筒7連接，此時，支架體1支撐住機筒7。另外，當機筒7的長度較長時，可以在機筒7各處連接多個本實用新型。

當機筒7進行工作時，機筒7受熱膨脹，機筒7軸心方向的膨脹應力會使推動連接塊2在滑塊4上滑動些微距離，這樣，通過做功的方式即能消除機筒7軸心方向的膨脹應力。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
