本實用新型涉及模溫機防燙技術領域。更具體地說，本實用新型涉及一種應用于模溫機的防燙傷系統。

背景技術：

模溫機又叫模具溫度控制機，涉及加熱系統，其用于換熱的通道由于外置于模溫機殼體外部，常常導致工作人員工作過程中意外誤觸，導致高溫燙傷，因此，設計一種應用于模溫機的防燙傷系統具有積極的意義。

技術實現要素：

本實用新型的一個目的是解決至少上述問題，并提供至少后面將說明的優點。

本實用新型還有一個目的是提供一種應用于模溫機的防燙傷系統，通過架設在模溫機的換熱通道外部進行隔熱防燙處理，以防止工作人員發生燙傷意外。

為了實現根據本實用新型的這些目的和其它優點，提供了一種應用于模溫機的防燙傷系統，架設于模溫機換熱通道的外部，包括：

罩體，其為一體成型的三個面板層構成的倒U形結構，所述面板層由兩層板壁組成的內部具有夾層空間的空心結構，三個面板層的空心結構連通，位于所述罩體中部的一個面板層的頂部設有進水支管，另一個面板層的下部設有出水支管和關閉或打開所述出水支管的出水蓋；

多個隔熱條，其等間隔水平設置在每一個面板層的外壁上，彼此平行設置，所述隔熱條延伸出面板層外壁的厚度為1.5-3cm。

優選的是，所述的應用于模溫機的防燙傷系統，還包括：

溫度傳感器，其設置在罩體表層；

報警器，其電連接所述溫度傳感器，所述報警器設置為，所述溫度傳感器的溫度大于預設溫度時，發生報警；

水泵，所述水泵的出水端連通所述進水支管。

優選的是，所述的應用于模溫機的防燙傷系統，還包括若干個換熱通孔，所述換熱通孔為貫通面板層的兩層板壁形成的圓柱形結構，其設置于隔熱條以外的部位。

優選的是，所述的應用于模溫機的防燙傷系統，位于同一根隔熱條兩側的換熱通孔錯位設置。

優選的是，所述的應用于模溫機的防燙傷系統，所述隔熱條為內部中空的結構。

優選的是，所述的應用于模溫機的防燙傷系統，所述隔熱條由位于內側的泡沫材料層和位于外側的氣凝膠氈層組成。

本實用新型至少包括以下有益效果：

本實用新型的應用于模溫機的防燙傷系統結構簡單，使用方便，可以適用于不同類型的模溫機的熱交換通道防燙使用，生產成本低廉，實用性強；

本實用新型的罩體內部中空，具有一定隔熱作用，加之設有隔熱條阻擋，可以避免工作人員接觸罩體本身，而避免罩體因模溫機熱交換通道超高溫工作環境而升溫；

本實用新型設置的溫度傳感器和報警器可以對過高溫度引起罩體升溫進行報警提醒，從而采取罩體注水降溫，進一步預防高溫燙傷。

本實用新型的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。

附圖說明

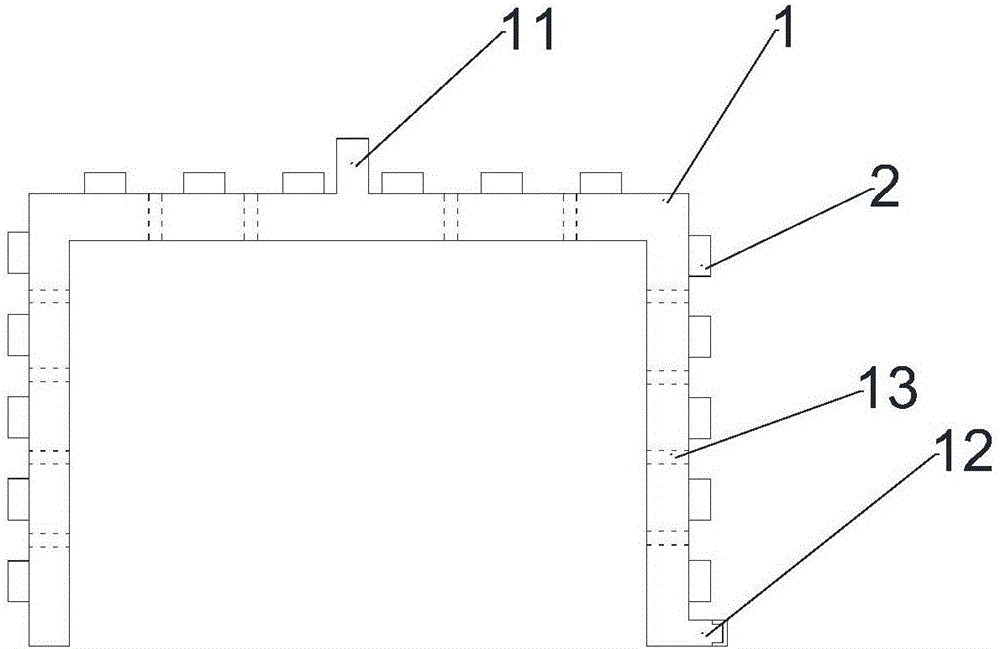

圖1為本實用新型的應用于模溫機的防燙傷系統的結構示意圖；

圖2為本實用新型的罩體和隔熱條的主視圖。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

需要說明的是，在本實用新型的描述中，術語“橫向”、“縱向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，并不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

如圖1-2所示，本實用新型提供一種應用于模溫機的防燙傷系統，架設于模溫機換熱通道的外部，包括：

罩體1，其為一體成型的三個面板層構成的倒U形結構，所述面板層由兩層板壁組成的內部具有夾層空間的空心結構，三個面板層的空心結構連通，位于所述罩體1中部的一個面板層的頂部設有進水支管11，另一個面板層的下部設有出水支管12和關閉或打開所述出水支管的出水蓋，出水蓋未標出；

多個隔熱條2，其等間隔水平設置在每一個面板層的外壁上，彼此平行設置，所述隔熱條2延伸出面板層外壁的厚度為1.5-3cm。

罩體架設在換熱通道外部，一般換熱通道位于油泵與加熱器之間，罩體沿隔熱條長度方向的長度可以根據實際換熱通道兩端連接的實際距離進行設置，減少外露段。罩體內空心，可以起到一定隔熱作用，而隔熱條的厚度是相對面板層外壁凸出的厚度，這個厚度值過小，不能較好地阻擋工作人員接觸罩體，而過大則占據空間大，且浪費材料和成本，隔熱條就是為了防止換熱通道因為超高溫的工作環境導致罩體升溫而防止罩體燙傷工作人員，從而起到雙重保險。

在另一種技術方案中，所述的應用于模溫機的防燙傷系統，還包括：

溫度傳感器3，其設置在罩體表層；

報警器4，其電連接所述溫度傳感器3，所述報警器4設置為，所述溫度傳感器3的溫度大于預設溫度時，發生報警；這里的預設溫度可以根據實際使用的模溫機的類型，以及其工作的溫度進行適當調整，以防止熱交換通道溫度超高導致罩體溫度升高而燙傷工作人員；

水泵，附圖中未示出，所述水泵的出水端連通所述進水支管11，所述報警器報警時，人工控制所述水泵上水至罩體內部空心結構滿載后停止。

在另一種技術方案中，所述的應用于模溫機的防燙傷系統，還包括若干個換熱通孔13，所述換熱通孔13為貫通面板層的兩層板壁形成的圓柱形結構，其設置于隔熱條2以外的部位。這里的換熱通孔是指貫通面板層的圓柱形孔，其圓柱形內壁連接面板層的兩層板壁，形成一定的阻流，可以增加外部空間與罩體的熱交換作用，增加罩體的散熱而不會導致燙傷。

在另一種技術方案中，所述的應用于模溫機的防燙傷系統，位于同一根隔熱條2兩側的換熱通孔13錯位設置，當罩體中充滿水時，可以起到擾流作用，增加換熱通孔處的散熱作用。

在另一種技術方案中，所述的應用于模溫機的防燙傷系統，所述隔熱條2為內部中空的結構，這樣，由于空氣隔離，可以減少隔熱條的導熱，工作人員在意外碰到罩體時，會優先被隔熱條阻擋，避免燙傷。

在另一種技術方案中，所述的應用于模溫機的防燙傷系統，所述隔熱條2由位于內側的泡沫材料層和位于外側的氣凝膠氈層組成。

盡管本實用新型的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本實用新型的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本實用新型并不限于特定的細節和這里示出與描述的圖例。
