本實用新型涉及斜三通管件注塑模具，特別是涉及斜三通管件注塑模具互換機構。

背景技術：

已有塑料管件的模具大都是一副模具只能制造一個類型的管件，若有些不同類型的塑料管件只是局部略有不同，其它位置都一模一樣，則都要重新再開一副模具，模具的制造成本很高，因此提高了投入的費用，并且不再生產該類型塑料管件時，該副模具也將作廢，從而造成很大的浪費。

技術實現要素：

本實用新型的目的是為了克服已有技術存在的缺點，提供一種一副模具可生產不同大小規格的斜三通管件，降低模具開發成本，節約資源的斜三通管件注塑模具互換機構。

本實用新型斜三通管件注塑模具互換機構的技術方案是：包括上復板和下復板，上復板下設置定模，下復板上設置動模，其特征在于：所述的定模下設置定模鑲塊、直抽芯固定座和斜抽芯固定座，在直抽芯固定座一側設置直抽芯滑槽，直抽芯滑槽中設置直抽芯滑塊和直抽芯油缸，直抽芯滑塊連接直抽芯頭子，在斜抽芯固定座一側設置斜抽芯滑槽，斜抽芯滑槽中設置斜抽芯滑塊和斜抽芯油缸，斜抽芯滑塊連接斜抽芯頭子，在動模上設置動模鑲塊，動模鑲塊與定模鑲塊、直抽芯頭子、斜抽芯頭子之間有注塑成型的斜三通管件。

本實用新型公開了一種斜三通管件注塑模具互換機構，通過在定模下設置定模鑲塊、直抽芯固定座和斜抽芯固定座，直抽芯固定座上設置直抽芯滑槽、直抽芯滑塊、直抽芯油缸以及直抽芯頭子，斜抽芯固定座上設置斜抽芯滑槽、斜抽芯滑塊、斜抽芯油缸以及斜抽芯頭子，在動模上設置動模鑲塊，當要注塑相同形狀但不同大小規格的斜三通管件時，可將定模鑲塊、動模鑲塊、直抽芯固定座、直抽芯頭子、斜抽芯固定座、斜抽芯頭子進行更換，若僅僅是斜三通管件的斜接頭大小規格不同，而直接頭相同，則僅需更換定模鑲塊、動模鑲塊、斜抽芯固定座和斜抽芯頭子，若僅僅是斜三通管件的直接頭大小規格不同，而斜接頭相同，則僅需更換定模鑲塊、動模鑲塊、直抽芯固定座和直抽芯頭子，可根據需要任意更換，可生產出多種不同尺寸規格的斜三通管件，降低模具的開發成本，節約了資源。

附圖說明

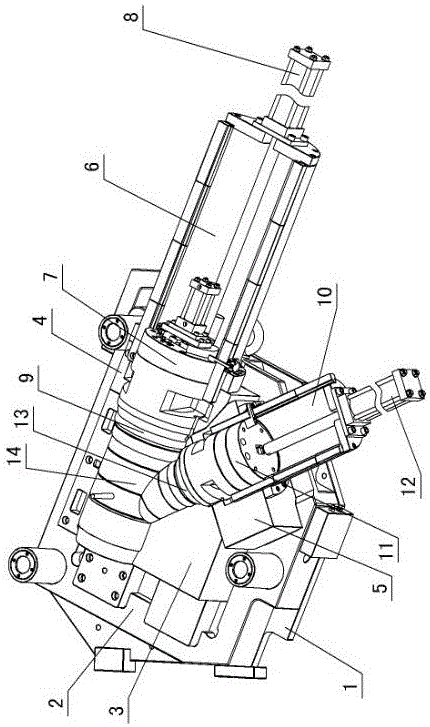

圖1是斜三通管件注塑模具互換機構制造小尺寸斜三通管件的立體示意圖；

圖2是斜三通管件注塑模具互換機構制造大尺寸斜三通管件的立體示意圖。

具體實施方式

本實用新型涉及一種斜三通管件注塑模具互換機構，如圖1—圖2所示，包括上復板1和下復板，上復板下設置定模2，下復板上設置動模，其特征在于：所述的定模2下設置定模鑲塊3、直抽芯固定座4和斜抽芯固定座5，在直抽芯固定座一側設置直抽芯滑槽6，直抽芯滑槽中設置直抽芯滑塊7和直抽芯油缸8，直抽芯滑塊連接直抽芯頭子9，在斜抽芯固定座一側設置斜抽芯滑槽10，斜抽芯滑槽中設置斜抽芯滑塊11和斜抽芯油缸12，斜抽芯滑塊連接斜抽芯頭子13，在動模上設置動模鑲塊，動模鑲塊與定模鑲塊3、直抽芯頭子9、斜抽芯頭子13之間有注塑成型的斜三通管件14。通過在定模2下設置定模鑲塊3、直抽芯固定座4和斜抽芯固定座5，直抽芯固定座上設置直抽芯滑槽6、直抽芯滑塊7、直抽芯油缸8以及直抽芯頭子9，斜抽芯固定座5上設置斜抽芯滑槽10、斜抽芯滑塊11、斜抽芯油缸12以及斜抽芯頭子13，在動模上設置動模鑲塊，當要注塑相同形狀但不同大小規格的斜三通管件14時，可將定模鑲塊3、動模鑲塊、直抽芯固定座4、直抽芯頭子9、斜抽芯固定座5、斜抽芯頭子13進行更換，若僅僅是斜三通管件14的斜接頭大小規格不同，而直接頭相同，則僅需更換定模鑲塊3、動模鑲塊、斜抽芯固定座5和斜抽芯頭子13，若僅僅是斜三通管件14的直接頭大小規格不同，而斜接頭相同，則僅需更換定模鑲塊3、動模鑲塊、直抽芯固定座4和直抽芯頭子9，可根據需要任意更換，可生產出多種不同尺寸規格的斜三通管件14，降低模具的開發成本，節約了資源。
