本實用新型涉及到塑料加工設備領域，具體涉及到一種應用于阻燃改性聚烯烴生產中熱切造粒設備。

背景技術：

造粒設備是一種可將物料制造成特定形狀的成型機械。一般分為：輥干法造粒機、 轉鼓式造粒機、干法輥壓造粒機，輥干法造粒機工作原理:各種干粉物料從設備頂部加入，經脫氣、螺旋預壓進入對輥，在對輥極大的擠壓力作用下使物料產生塑性變形而被壓縮成片狀。片狀物料再經過破碎、整粒、篩分等過程，得到顆粒產品。擠壓力的大小可根據造粒操作的需要由液壓油缸的壓力進行調節，傳統的造粒設備的設計往往忽略了送料步驟的考慮，其送料結構生產效率低大大增加了生產過程中的成本。

技術實現要素：

本實用新型，結構簡單，操作方便，制造成本低，與現有的熱切造粒設備相比，其能夠大大簡化送料工藝，不再需要人為的送料，相比于其他的送料結構也較為簡單。

為了實現上述目的，本實用新型提供的技術方案是：

一種應用于阻燃改性聚烯烴生產中熱切造粒設備，包括殼體，所述殼體內固定有第一電機，所述第一電機通過聯軸器連接有刀頭，所述刀頭斜45度上方設有進料口，所述進料口下方設有滾筒，所述滾筒表面設有橡膠層，所述滾筒中心軸處連接有第二電機，所述進料口焊接有三腳架，所述三腳架上設有支撐板，所述支撐板與水平方向成45度，其向下延長線與滾筒相切，所述支撐板上設有擋板，所述擋板通過彈簧與三腳架相連，所述擋板與支撐板相互垂直。

具體的，所述殼體內設有夾層，所述夾層內設有冷卻管，所述夾層內還設有散熱片，所述冷卻管安裝在散熱片上。

具體的，所述第一電機上連接有保險絲。

具體的，所述殼體上設有透視窗，所述透視窗邊緣設有LED燈。

具體的，所述殼體內設有隔音層，所述隔音層內設有海綿。

與現有技術相比，本實用新型的有益效果為：

本實用新型，結構簡單，操作方便，制造成本低，與現有的熱切造粒設備相比，其能夠大大簡化送料工藝，不再需要人為的送料，相比于其他的送料結構也較為簡單。

附圖說明

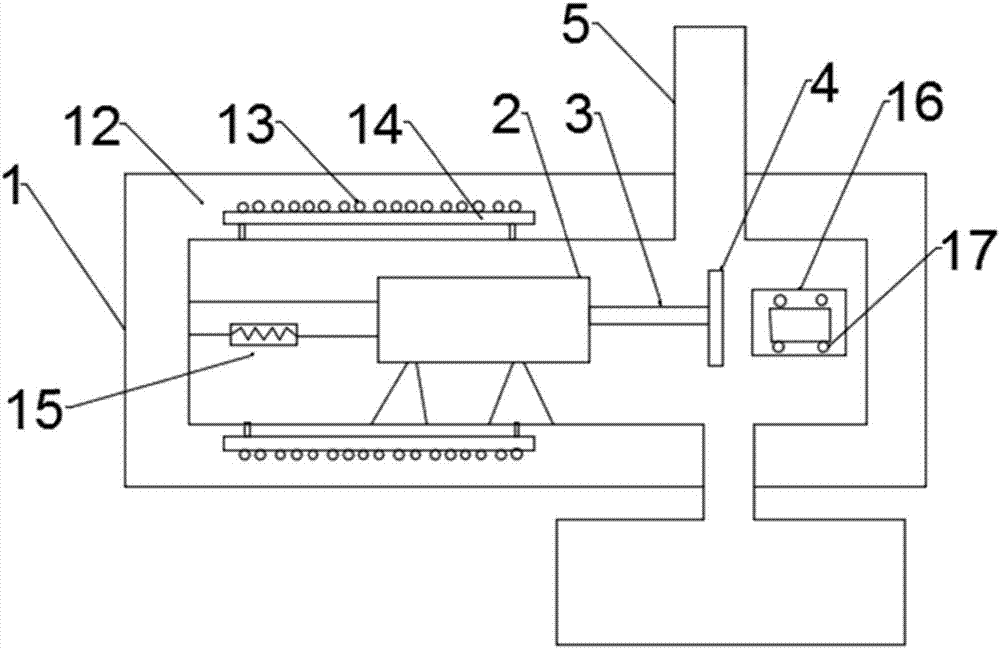

圖1為本實用新型的正視圖。

圖2為本實用新型側視圖。

附圖中的零部件名稱為：

1-殼體，2-第一電機，3-聯軸器，4-刀頭，5-進料口，6-滾筒，7-橡膠層，8-第二電機，9-三腳架，10-支撐板，11-擋板，12-夾層，13-冷卻管，14-散熱片，15-保險絲，16-透視窗，17-LED燈。

具體實施方式

如圖1、2所示，一種應用于阻燃改性聚烯烴生產中熱切造粒設備，包括殼體1，所述殼體1內固定有第一電機2，所述第一電機2通過聯軸器3連接有刀頭4，其特征在于，所述刀頭4斜45度上方設有進料口5，所述進料口5下方設有滾筒6，所述滾筒6表面設有橡膠層7，所述滾筒6中心軸處連接有第二電機8，所述進料口5焊接有三腳架9，所述三腳架9上設有支撐板10，所述支撐板10與水平方向成45度，其向下延長線與滾筒6相切，所述支撐板10上設有擋板11，所述擋板11通過彈簧與三腳架9相連，所述擋板11與支撐板10相互垂直，所述殼體1內設有夾層12，所述夾層12內設有冷卻管13，所述夾層12內還設有散熱片14，所述冷卻管13安裝在散熱片14上，所述第一電機2上連接有保險絲15，所述殼體1上設有透視窗16，所述透視窗16邊緣設有LED燈17，所述殼體1內設有隔音層，所述隔音層內設有海綿。

在使用過程中，放料時首先將擋板11拉開，在支撐板10上放料，放在支撐板10上的料在擋板11和彈簧的擠壓下向下運動，當第一電機2打開后，由于第一電機2的作用，料又受到了一個向上的力，而此時由于支撐板10與滾筒6相切，其正好能夠將料往下帶，并且滾筒6的表面安裝了橡膠層，其能夠增加滾筒6和料之間的摩擦力進而可以使得料能夠始終處于向下運動的趨勢，殼體1內的冷卻管安裝在散熱片14上，可以充分發揮散熱的功效，防止切割過程中溫度過高而導致對料的損壞，保險絲15可以防止電路由于短路而造成的過載，并使其能在在過載時斷開，殼體1內的隔音層可以起到消音的作用。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
