本申請涉及化纖纖維領域，具體而言，涉及一種化纖纖維原材料混合裝置。

背景技術：

1、化學纖維是用天然高分子化合物或人工合成的高分子化合物為原料，經過制備紡絲原液、紡絲和后處理等工序制得的具有紡織性能的纖維。

2、產品的結構可參照中國專利文獻2021103604431中所公開的一種碳纖維材料加工用原材料混合裝置，包括料筒、筒蓋、混料電機、固定座、定位孔、定位柱、連接槽、連接塊、連接螺孔、連接螺釘、連接座、限位槽、限位塊、混料桿、混料葉片、排氣口、鎖緊螺釘、過濾環、活性炭過濾板、出料口、基座和固定孔，所述料筒頂部的外緣與筒蓋底部的外緣固定連接，所述筒蓋頂部的中心固定安裝有混料電機，所述混料電機的輸出端與固定座頂部的中心固定連接；該發明，增設連接結構，從而方便人員對混料部件進行安裝和拆卸，降低了混料部件維修更換難度，降低了裝置的維護成本，且增設過濾結構，對混合過程中產生的廢氣進行了處理，避免了對環境的污染，保障了人員的身體健康。

3、但是該專利中，箱體的進料口高度比較高，工作人員送料會比較麻煩，從而降低了工作效率。

4、現在提供一種化纖纖維原材料混合裝置。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

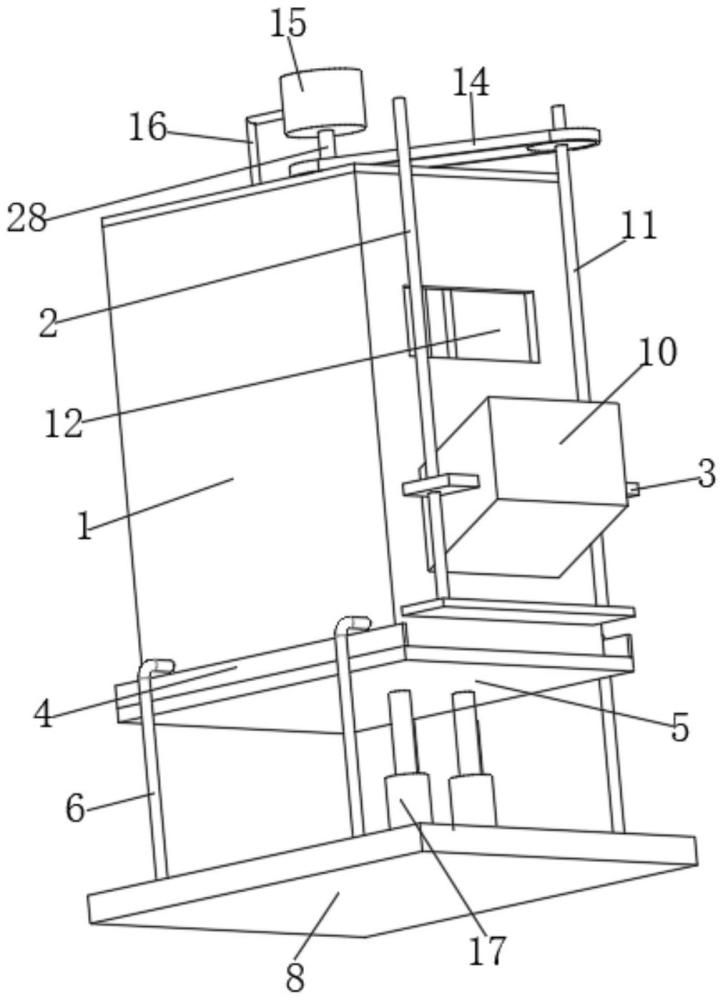

2、為了解決以上背景技術部分提到的技術問題，本申請的一些實施例提供了一種化纖纖維原材料混合裝置，包括：基座；箱體，底部敞口設置，設置在基座的上方；支撐桿，設置在基座和箱體之間；安裝架，固接在箱體的頂板上；伺服電機，與安裝架固接；攪拌桿，轉動安裝在箱體的頂班上，且攪拌桿延伸到箱體內；攪拌板，固接在攪拌桿上；且伺服電機的輸出軸與攪拌桿固接；清潔刷，設置在箱體內，且與箱體對應；升降組件，設置在箱體內，用于清潔刷來回升降；進料口，開設在箱體的側板上；送料組件，設置在箱體上，用于送料；封堵板，活動設置在箱體的底部。

3、當需要攪拌時，可啟動伺服電機，從而使得伺服電機的輸出軸帶動攪拌桿轉動，同時在第一圓盤、第二圓盤、皮帶的作用下，從而使得第二絲桿轉動，從而升降板上升，從而對原料進行輸送，當輸送箱靠近進料口時，且傾斜面和重力的作用下，使得原料通過進料口進入到箱體內，接著可啟動伺服電機，從而使得伺服電機的輸出軸帶動攪拌桿轉動，從而使得攪拌桿的輸出軸帶動攪拌板轉動，從而使得多種原料充分的混合在一起，同時當攪拌桿轉動時，在第一主動錐齒輪和第一從動錐齒輪的作用下，從而使得安裝桿轉動，在第二主動錐齒輪和第二從動錐齒輪的作用下，從而使得第一絲桿來回轉動，從而使得清潔刷進行升降運動，從而清潔箱體的內壁，提高了清潔度，當需要出料時，可啟動氣缸，從而使得攪拌板擺動，使得箱體的底部打開，從而進行出料。

4、進一步地，所述升降組件包括第一絲桿，所述第一絲桿轉動安裝在箱體的頂板上，且第一絲桿與清潔刷螺紋連接，且第一絲桿和攪拌桿之間設置有聯動組件。

5、進一步地，所述聯動組件包括安裝片，所述安裝片固接在箱體的頂板底部，且攪拌桿的上固接有第一主動錐齒輪，所述安裝片上轉動安裝有安裝桿，且安裝桿上固接有第一從動錐齒輪，所述第一主動錐齒輪與第一從動錐齒輪嚙合，所述安裝桿上固接有第二主動錐齒輪，所述第一絲桿上固接有第二從動錐齒輪，所述第二主動錐齒輪與第二從動錐齒輪嚙合，所述箱體的頂板上固接有限位桿，所述限位桿穿過清潔刷，且限位桿與清潔刷滑動安裝。

6、進一步地，所述送料組件包括輸送箱，所述輸送箱的頂部敞口設置，且輸送箱的底部傾斜面，且傾斜方向向著箱體，所述箱體上設置有移動組件。

7、進一步地，所述移動組件包括第二絲桿，所述箱體上固接有安裝板，所述輸送箱上固接有兩個升降板，且第二絲桿與升降板螺紋連接，且第二絲桿與攪拌桿之間設置有驅動組件，所述安裝板上固接有限位條，所述限位條穿過升降板，且限位條與升降板滑動安裝。

8、進一步地，所述驅動組件包括第一圓盤、第二圓盤、皮帶，所述第二圓盤固接在伺服電機的輸出軸上，所述第一圓盤固接在第二絲桿上，所述皮帶傳動安裝在第一圓盤和第二圓盤之間。

9、進一步地，所述封堵板鉸接在箱體的底部，且基座上固接有氣缸，且氣缸的輸出軸與封堵板對應，且封堵板的兩端分別固接有擋板。

10、進一步地，所述基座和封堵板之間設置緩沖組件。

11、進一步地，所述緩沖組件包括緩沖彈簧，所述基座上固接有套筒，且套筒上滑動安裝有套桿，且套桿與封堵板對應，且緩沖彈簧套桿和套筒的內壁之間。

12、進一步地，所述支撐桿設置為兩組，每組設置為兩個，且兩兩分布在箱體的兩端。

13、本申請的有益效果在于：提供了一種化纖纖維原材料混合裝置。

技術特征：

1.一種化纖纖維原材料混合裝置，包括：

2.根據權利要求1所述的化纖纖維原材料混合裝置，其特征在于：

3.根據權利要求2所述的化纖纖維原材料混合裝置，其特征在于：

4.根據權利要求1所述的化纖纖維原材料混合裝置，其特征在于：

5.根據權利要求4所述的化纖纖維原材料混合裝置，其特征在于：

6.根據權利要求5所述的化纖纖維原材料混合裝置，其特征在于：

7.根據權利要求1所述的化纖纖維原材料混合裝置，其特征在于：

8.根據權利要求1所述的化纖纖維原材料混合裝置，其特征在于：

9.根據權利要求8所述的化纖纖維原材料混合裝置，其特征在于：

10.根據權利要求1所述的化纖纖維原材料混合裝置，其特征在于：

技術總結
本申請公開了一種化纖纖維原材料混合裝置，其屬于化纖纖維領域。包括：基座；箱體，底部敞口設置，設置在基座的上方；支撐桿，設置在基座和箱體之間；安裝架，固接在箱體的頂板上；伺服電機，與安裝架固接；攪拌桿，轉動安裝在箱體的頂班上，且攪拌桿延伸到箱體內；攪拌板，固接在攪拌桿上；且伺服電機的輸出軸與攪拌桿固接；清潔刷，設置在箱體內，且與箱體對應；升降組件，設置在箱體內，用于清潔刷來回升降；進料口，開設在箱體的側板上；送料組件，設置在箱體上，用于送料；封堵板，活動設置在箱體的底部。本申請的有益效果在于提供了一種化纖纖維原材料混合裝置。

技術研發人員：杭紅梅,姚慧庭,賈敏,杭彩紅,丁翠華
受保護的技術使用者：東臺市群鑫噴織有限公司
技術研發日：
技術公布日：2025/4/24
