本技術涉及制香，特別涉及一種具有防堵塞組件的制香擠壓出料機構。

背景技術：

1、制香是一種將香料與粘合劑等材料混合后，通過擠壓成型的方式制成香品的工藝，而一種具有防堵塞組件的制香擠壓出料機構是為了確保制香過程中物料能夠順暢地從擠壓出料機構中排出，同時減少因物料特性導致的出料口堵塞問題，提高制香機的效率和可靠性；

2、為此，公開號為cn211843349u的專利公開了一種制香擠壓出料機構及省力型制香機。制香擠壓出料機構包括儲料體、以及擠壓件；儲料體包括內腔、以及出料口；擠壓件位于內腔，且其一端為與內腔過隙配合的小面端，另一端為與內腔緊密配合的大面端，小面端與大面端之間形成始終與內腔表面間隔的容料區。本實用新型中制香擠壓出料機構采用的擠壓面為與內腔形成縫隙的小面端，降低了推動阻力。在小面端與大面端之間形成容料區，更進一步的減少了擠壓件與內腔的阻力。此外，本制香擠壓出料機構中結構簡單，僅在容料區容易產生香料聚集，而該容料區容易進行清理，極大的提高了使用的便利性。擠壓件中僅大面端與內腔接觸，阻力減少，并形成擠壓密封環境，充分發揮擠壓件的作用；

3、上述中的制香擠壓出料機構及省力型制香機在使用過程中香料在使用之前，不具有對香料研磨攪拌的過程，從而降低了制香質量，同時在對香料進行擠壓的過程，香料從成型嘴中擠出，從而完成制香，而成型嘴中香料容易造成堵塞，不便于再次制香。

技術實現思路

1、本實用新型的目的是提供一種具有防堵塞組件的制香擠壓出料機構，用以解決現有的制香擠壓出料機構及省力型制香機不具有研磨攪拌以及容易發生堵塞的缺陷。

2、為了解決上述技術問題，本實用新型提供如下技術方案：一種具有防堵塞組件的制香擠壓出料機構，包括出料筒和密封蓋；

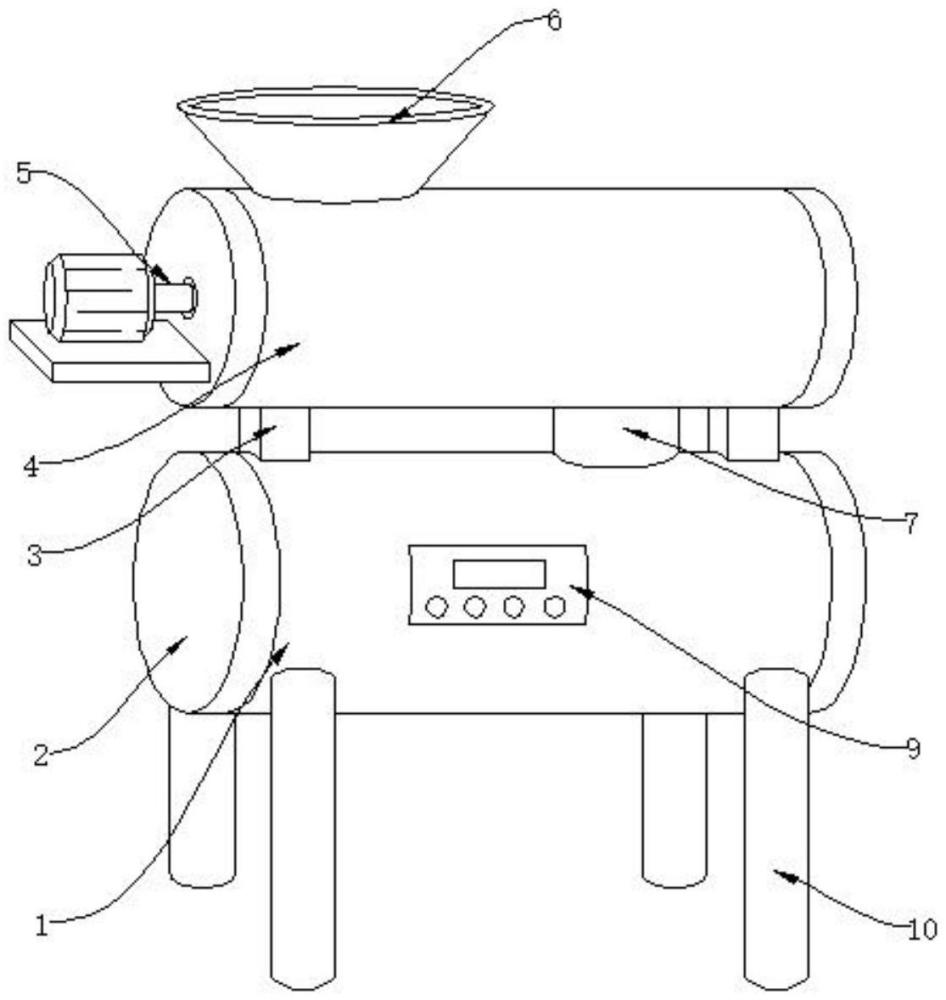

3、所述出料筒的兩端均設置有密封蓋，所述出料筒的頂側固定有支座，所述支座的頂端固定有儲料筒，所述儲料筒的內部設置有排料結構，所述儲料筒頂部的一側固定有進料斗，所述儲料筒底部遠離進料斗的一側固定有排料管；

4、所述出料筒的內部設置有推料結構，所述推料結構包括液壓推桿、推料盤、導料桿以及出料孔，所述液壓推桿設置于出料筒內部密封蓋的一端，所述液壓推桿的輸出端固定有推料盤，所述推料盤的一端均勻固定有導料桿，所述出料筒內部遠離液壓推桿的一端均勻設置有出料孔；

5、所述出料筒的一側設置有操作面板，所述出料筒的底端固定有支腿。

6、優選的，所述密封蓋設置有兩組，所述密封蓋在出料筒的兩端呈對稱分布，所述支座設置有兩組，所述支座在出料筒的頂側呈對稱分布。

7、優選的，所述排料結構包括電機支架、驅動電機、驅動軸、螺旋葉片以及固定塊，所述電機支架固定于儲料筒的一端，所述電機支架的頂端固定有驅動電機，所述儲料筒的內部設置有驅動軸，所述驅動軸的外側固定有螺旋葉片，所述儲料筒內部遠離驅動電機的一端固定有固定塊。

8、優選的，所述驅動軸的一端貫穿儲料筒的一端延伸至儲料筒的外側并與驅動電機的輸出端固定連接，所述驅動軸的另一端與固定塊構成活動連接。

9、優選的，所述進料斗的一端貫穿儲料筒的一側延伸至儲料筒的內部并與儲料筒內部相連通，所述排料管的一端貫穿出料筒的一側延伸至出料筒的內部并與出料筒內部相連通。

10、優選的，所述液壓推桿的一端與密封蓋的一端固定連接，所述推料盤的外壁與出料筒的內壁相抵觸。

11、優選的，所述導料桿和出料孔均設置有若干組，所述導料桿和出料孔分別在推料盤的一端和密封蓋的內部呈等間距分布，所述導料桿的外徑與出料孔的內徑相等，所述導料桿的長度與出料孔的長度相等。

12、本實用新型提供的一種具有防堵塞組件的制香擠壓出料機構，其優點在于：

13、通過設置有排料結構，從進料斗向儲料筒內排入香料，通過啟動驅動電機帶動驅動軸使螺旋葉片在儲料筒內轉動，從而對儲料筒內部的香料進行攪拌混合，提高了制香的質量，在螺旋葉片攪拌的同時，香料通過螺旋葉片的輸送落入排料管的內部，從而完成了對香料的攪拌以及輸送，提高了工作效率；

14、通過設置有推料結構，通過啟動液壓推桿帶動推料盤在出料筒的內部水平推進，從而對從排料管落下的香料進行壓縮，通過設置將導料桿的外徑與出料孔的內徑相等，導料桿的長度與出料孔的長度相等，在強大的壓力下，香料通過導料桿從出料孔內完全擠出，防止了香料在出料孔內發生堵塞從而完成制香，提高制香的效率和可靠性，結構簡單，操作便捷。

技術特征：

1.一種具有防堵塞組件的制香擠壓出料機構，包括出料筒(1)和密封蓋(2)；

2.根據權利要求1所述的一種具有防堵塞組件的制香擠壓出料機構，其特征在于：所述密封蓋(2)設置有兩組，所述密封蓋(2)在出料筒(1)的兩端呈對稱分布，所述支座(3)設置有兩組，所述支座(3)在出料筒(1)的頂側呈對稱分布。

3.根據權利要求1所述的一種具有防堵塞組件的制香擠壓出料機構，其特征在于：所述排料結構(5)包括電機支架(501)、驅動電機(502)、驅動軸(503)、螺旋葉片(504)以及固定塊(505)，所述電機支架(501)固定于儲料筒(4)的一端，所述電機支架(501)的頂端固定有驅動電機(502)，所述儲料筒(4)的內部設置有驅動軸(503)，所述驅動軸(503)的外側固定有螺旋葉片(504)，所述儲料筒(4)內部遠離驅動電機(502)的一端固定有固定塊(505)。

4.根據權利要求3所述的一種具有防堵塞組件的制香擠壓出料機構，其特征在于：所述驅動軸(503)的一端貫穿儲料筒(4)的一端延伸至儲料筒(4)的外側并與驅動電機(502)的輸出端固定連接，所述驅動軸(503)的另一端與固定塊(505)構成活動連接。

5.根據權利要求1所述的一種具有防堵塞組件的制香擠壓出料機構，其特征在于：所述進料斗(6)的一端貫穿儲料筒(4)的一側延伸至儲料筒(4)的內部并與儲料筒(4)內部相連通，所述排料管(7)的一端貫穿出料筒(1)的一側延伸至出料筒(1)的內部并與出料筒(1)內部相連通。

6.根據權利要求1所述的一種具有防堵塞組件的制香擠壓出料機構，其特征在于：所述液壓推桿(801)的一端與密封蓋(2)的一端固定連接，所述推料盤(802)的外壁與出料筒(1)的內壁相抵觸。

7.根據權利要求1所述的一種具有防堵塞組件的制香擠壓出料機構，其特征在于：所述導料桿(803)和出料孔(804)均設置有若干組，所述導料桿(803)和出料孔(804)分別在推料盤(802)的一端和密封蓋(2)的內部呈等間距分布，所述導料桿(803)的外徑與出料孔(804)的內徑相等，所述導料桿(803)的長度與出料孔(804)的長度相等。

技術總結
本技術涉及制香技術領域，提供一種具有防堵塞組件的制香擠壓出料機構，包括出料筒和密封蓋，所述出料筒的兩端均設置有密封蓋，所述出料筒的頂側固定有支座，所述支座的頂端固定有儲料筒，所述儲料筒的內部設置有排料結構，所述儲料筒頂部的一側固定有進料斗。本技術通過設置有推料結構，通過啟動液壓推桿帶動推料盤在出料筒的內部水平推進，從而對從排料管落下的香料進行壓縮，通過設置將導料桿的外徑與出料孔的內徑相等，導料桿的長度與出料孔的長度相等，在強大的壓力下，香料通過導料桿從出料孔內完全擠出，防止了香料在出料孔內發生堵塞從而完成制香，提高制香的效率和可靠性，結構簡單，操作便捷。

技術研發人員：潘華惠
受保護的技術使用者：福建百軒香業有限公司
技術研發日：20240301
技術公布日：2025/4/28
